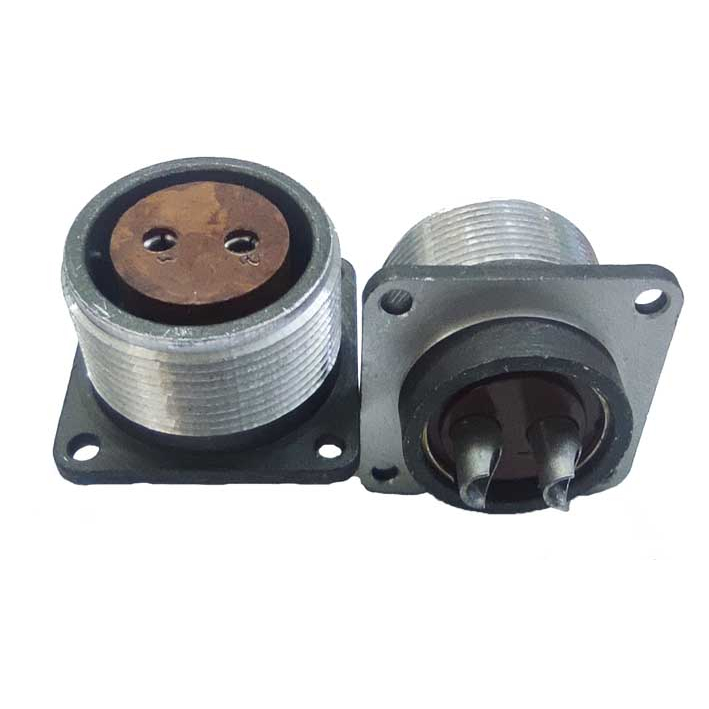

2РТТ28Б2Г9В — это низкочастотный цилиндрический соединитель блочного типа (розетка без патрубка) с резьбовой фиксацией, предназначенный для надежного соединения электрических цепей.

Назначение

Он используется для работы в цепях постоянного, переменного (до 3 МГц) и импульсного токов при напряжении до 850 В (амплитудное значение). Применяется в электро- и радиоаппаратуре, контрольно-измерительных приборах, автомобильной промышленности, энергетике и телекоммуникациях для подключения проводов, кабелей, узлов и блоков. +3

Ключевые характеристики

• Максимальное рабочее напряжение: 850 В.

• Максимальная частота: 3 МГц.

• Рабочая температура: от -60 до +100 °C.

• Климатическое исполнение: всеклиматическое (В), теплостойкий, тропикоустойчивый, негерметичный, пылебрызгозащищенный.

• Количество контактов: 2.

• Условный размер корпуса: 28.

• Монтаж: объемный, внутренний, пайкой.​

• Вибрация: синусоидальная до 5000 Гц с ускорением до 1500 м/с² (150 g).

• Срок службы: наработка не менее 1000 часов, до 500 сочленений-расчленений.​

Структура обозначения

• 2РТТ — тип соединителя.

• 28 — размер корпуса.

• Б — блочный корпус.

• 2 — число контактов.

• Г — розетка.

• 9 — сочетание контактов.

• В — всеклиматическое исполнение.
