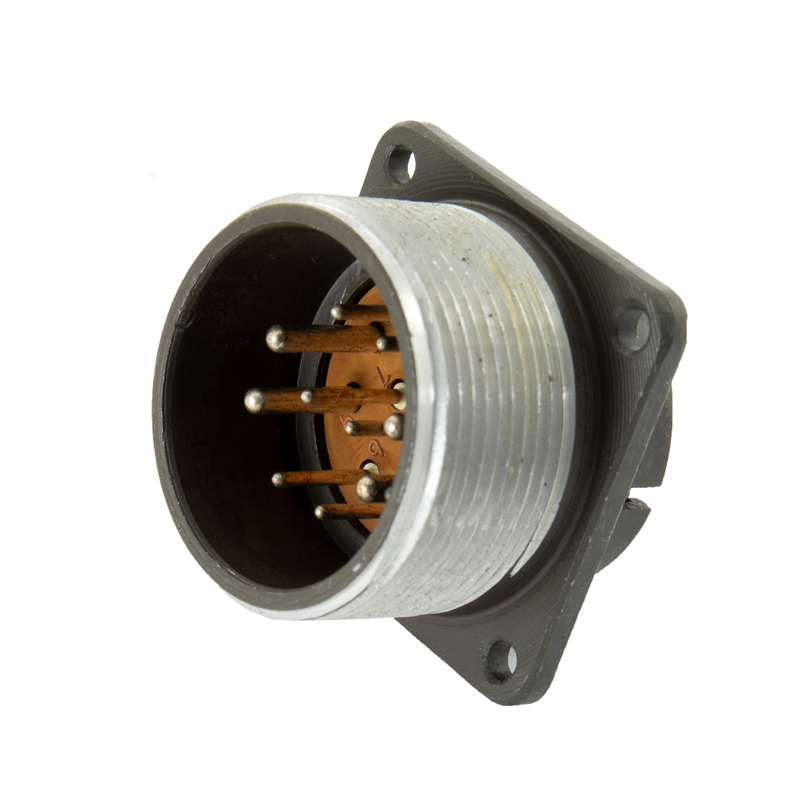

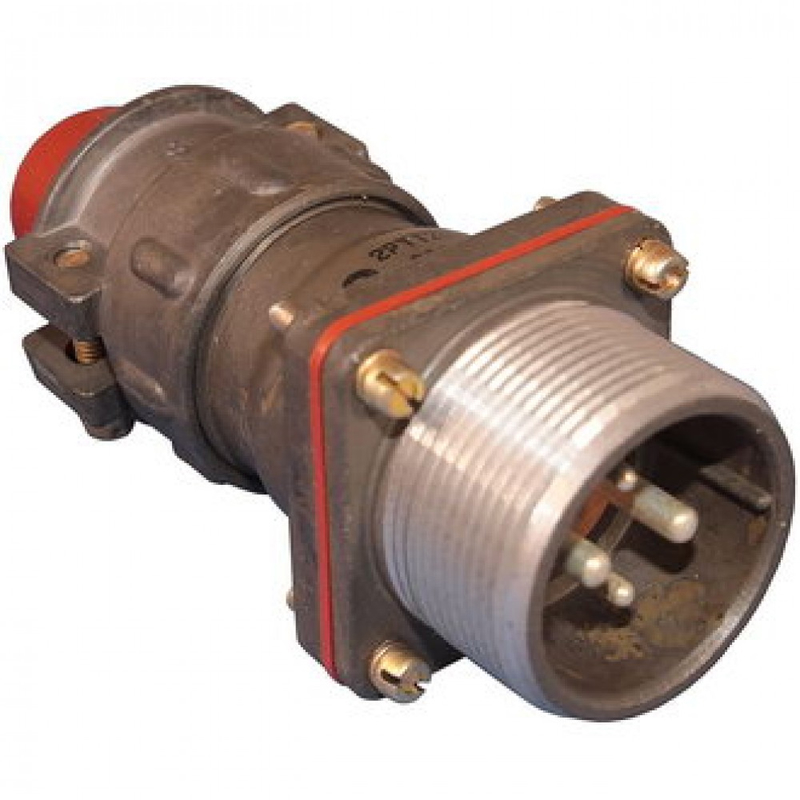

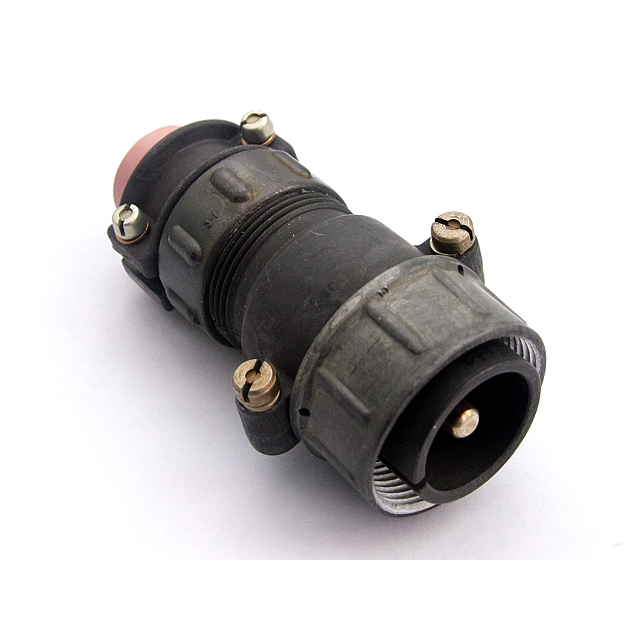

2РТТ28Б1Ш8В — это цилиндрический приборный соединитель (вилка) серии 2РТТ производства завода «Элекон» (Россия), предназначенный для работы в низкочастотных электрических цепях постоянного и переменного тока.

Соединитель относится к низкочастотной цилиндрической серии 2РТТ, предназначен для коммутации токов в электрических цепях с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Его применяют в промышленной аппаратуре, щитах, блоках и приборах, где требуется надежное разъемное соединение с хорошей механической фиксацией.

• Тип соединителя: негерметичный, всеклиматический, приборный;

• Форм‑фактор: цилиндрический, с резьбовой фиксацией сочлененного положения;

• Корпус и изолятор выполнены из материалов, устойчивых к воздействию внешней среды и механическим нагрузкам (в рамках серии 2РТТ).

Расшифровка условного обозначения:

• 2РТТ — серия низкочастотных цилиндрических разъемов.

• 28 — габарит, характеризующий размер корпуса.

• Б — вариант исполнения (блочный, приборный).

• 1 — количество контактов в корпусе (один контакт).

• Ш — тип контактного узла (штырь/штыревой контакт).

• 8 — тип монтажа (обычно относится к монтажу на панель или в корпус).

• В — вариант исполнения/разновидность по техническим условиям.

Для 2РТТ28Б1Ш8В типичными параметрами являются:

• Количество контактов: 1 шт., диаметр около 5,5 мм.

• Максимальная токовая нагрузка на одиночный и общий контакт — до порядка 100 А.

• Сопротивление контакта — не более 0,3 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Рабочее напряжение в цепи — до около 700 В постоянного или переменного тока, амплитудное значение до 850 В.
