Назначение соединителя 2РТТ28Б-7Ш-41В

Соединитель 2РТТ28Б-7Ш-41В представляет собой низкочастотный цилиндрический соединитель блочного типа без патрубка. Его основное назначение — обеспечение надёжного электрического соединения цепей в электро- и радиоаппаратуре. Изделие применяется там, где требуется стабильная передача сигналов и электрической энергии при воздействии неблагоприятных внешних факторов.

Соединитель работает с постоянным и переменным током частотой до 3 МГц при амплитудном напряжении до 850 В. Такие параметры позволяют использовать его в составе силовых и сигнальных цепей различного оборудования.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данной модели соединителя.

• Количество контактов — 7.
• Диаметр контактов — 1,5 мм.
• Покрытие контактов — серебряное.
• Метод монтажа — пайка.
• Сопротивление контактов — не более 2,5 мОм.
• Рабочий ток на контакт — до 10 А.
• Общий рабочий ток — до 70 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая частота — до 3 МГц.
• Амплитудное напряжение — до 850 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации — диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Устойчивость к ударам и повышенной влажности — до 98 процентов.
• Исполнение — всеклиматическое, обозначено индексом В.

Конструкция и расшифровка обозначения

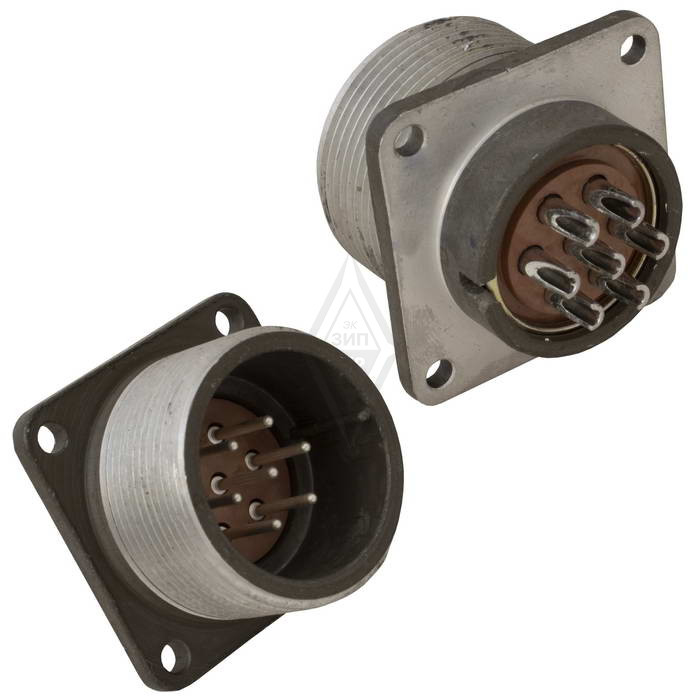

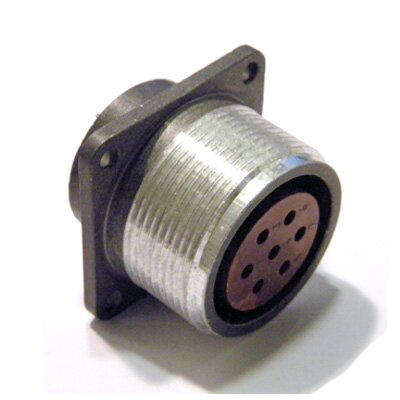

Соединитель состоит из вилки и розетки. Конструкция предусматривает резьбовую фиксацию и одношпоночную поляризацию, что исключает неправильное сочленение. Монтаж выполняется внутренним способом, допускается использование экранированных или неэкранированных кабелей.

Обозначение модели расшифровывается следующим образом: 2РТТ — тип соединителя, 28 — размер корпуса, Б — блочное исполнение, 7Ш — семь контактов, 41В — модификация во всеклиматическом исполнении.

Области применения

Благодаря всеклиматическому исполнению и стойкости к механическим нагрузкам соединитель 2РТТ28Б-7Ш-41В востребован в различных отраслях, включая энергетику и телекоммуникации. Он подходит для передачи сигналов и энергии в условиях вибрации, ударов и повышенной влажности.

Типовые сценарии использования включают внутренний монтаж в электро- и радиоаппаратуре, где требуется разъёмное соединение цепей с возможностью многократного сочленения и расчленения. Резьбовая фиксация обеспечивает механическую стабильность соединения, а поляризация предотвращает ошибки при сборке.

Артикул изделия — 5605, категория — 2РТТ28. Производитель в предоставленных данных не указан.
