Назначение

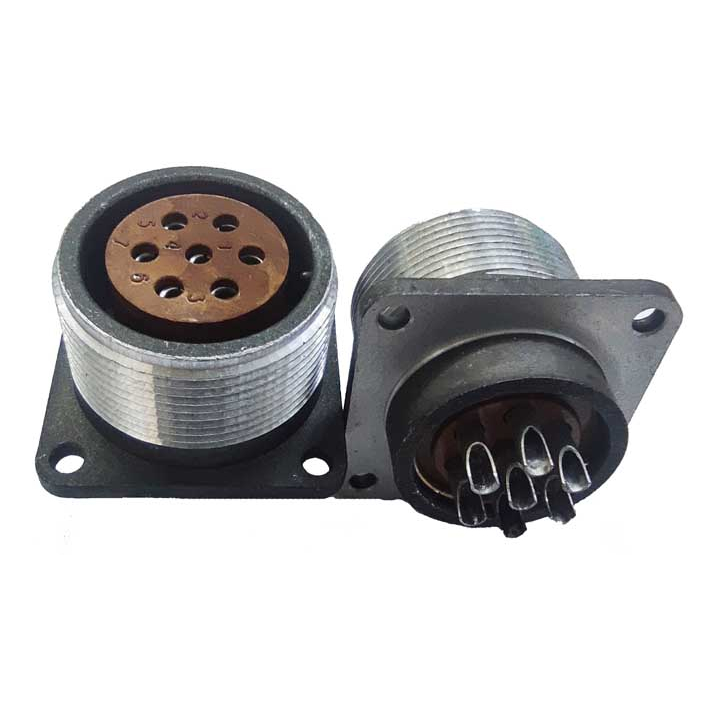

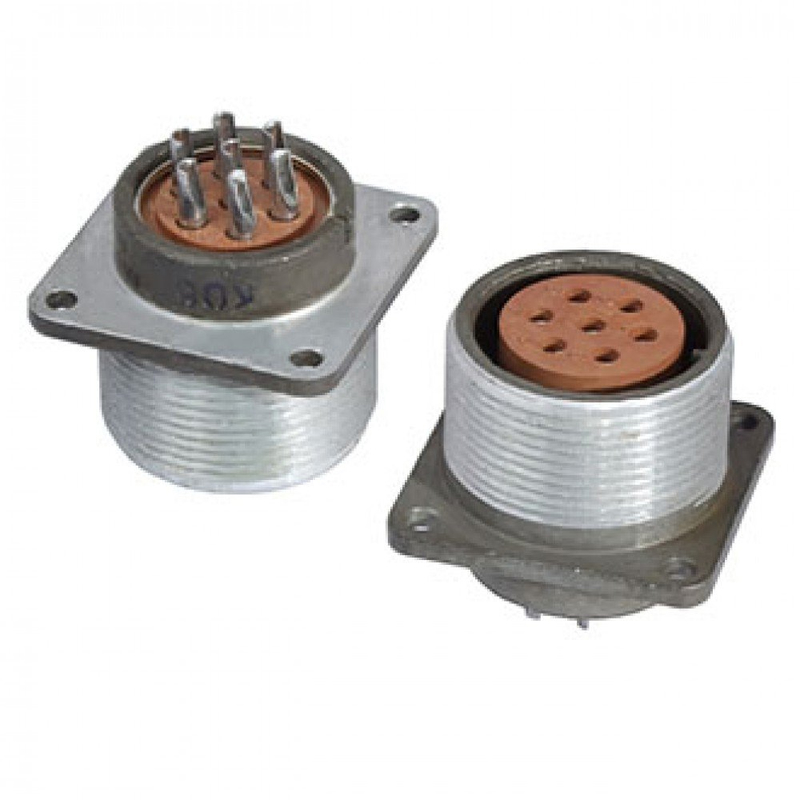

2РТТ28Б-7Г-11В — приборная розетка цилиндрического низкочастотного пылебрызгозащищённого соединителя серии 2РТТ. Она предназначена для использования в радиотехнической и радиоэлектронной аппаратуре как соединитель общего назначения. Изделие работает в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 7 штук диаметром 2,5 мм.
• Рабочий ток на контакт — 25 А, общая нагрузка — до 175 А.
• Максимальное рабочее напряжение — 700–850 В.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.

Конструкция

Сочленение резьбовое, поляризация корпусов — одношпоночная, покрытие контактов — серебро. Габаритные размеры составляют 42 на 38 на 38 мм. Корпус блочного типа, без патрубка, во всеклиматическом исполнении. Такое исполнение сочетает защиту от пыли и брызг с блочным корпусом без патрубка.

Надёжность и условия эксплуатации

• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Рабочие температуры — от минус 60 °C до плюс 100 °C.
• Устойчивость к синусоидальной вибрации — диапазон 1–5000 Гц, ускорение до 300 м/с².
• Устойчивость к механическим ударам — до 10000 м/с² одиночного воздействия.
• Работа при пониженном давлении — до 1,3 на 10 в минус четвёртой степени паскаля.

Применение

Благодаря низкочастотному исполнению, пылебрызгозащищённой конструкции и способности выдерживать указанные токовые нагрузки, 2РТТ28Б-7Г-11В применяется в радиотехнической и радиоэлектронной аппаратуре как соединитель общего назначения. Приборная розетка применяется в составе блоков и устройств, где требуется надёжное электрическое соединение цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В амплитудного значения.

Семь контактов диаметром 2,5 мм позволяют коммутировать силовые и сигнальные цепи. Рабочий ток до 25 А на контакт и общая нагрузка до 175 А делают изделие пригодным для соединений с указанными токовыми нагрузками, а низкое сопротивление контакта — не более 1 мОм — способствует стабильной передаче электрической энергии. Высокое сопротивление изоляции в нормальных условиях подтверждает пригодность для использования в аппаратуре, где важна электрическая прочность и отсутствие утечек.

Данные каталога

Артикул товара — 5603. Категория — 2РТТ28. Производитель в предоставленных данных не указан. Краткое описание из каталога и заполненные характеристики VirtueMart отсутствуют; сведения в этом описании основаны на имеющемся техническом описании товара.
