Назначение

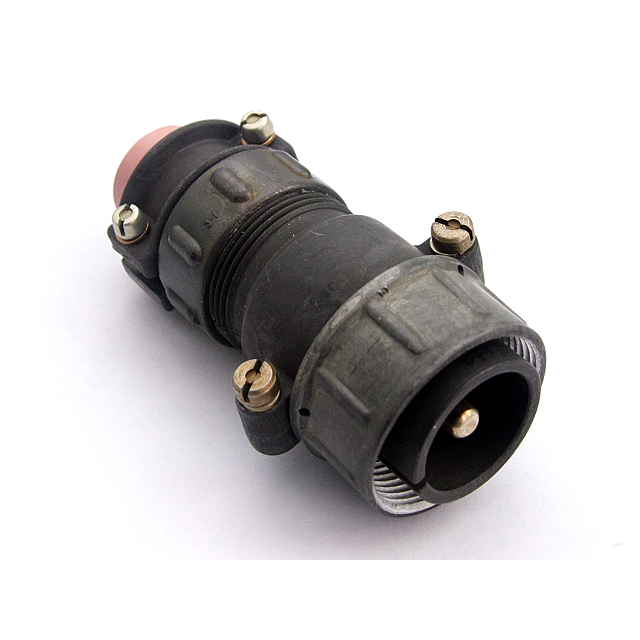

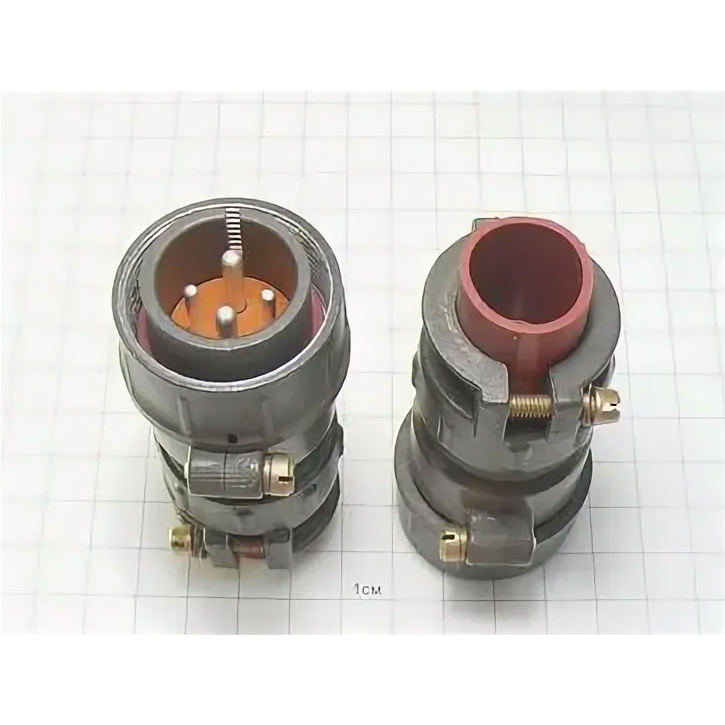

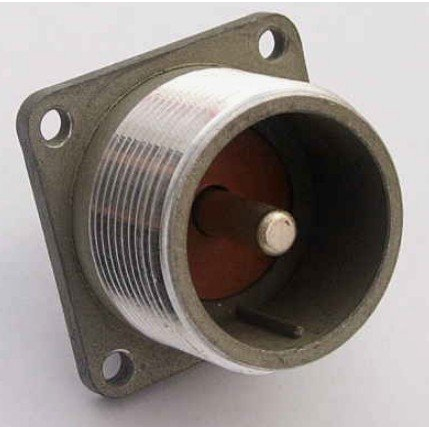

2РТТ28Б-1Ш-8В (артикул 5602, категория 2РТТ28) — низкочастотный цилиндрический электрический разъём-вилка серии 2РТТ. Он предназначен для соединения цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Изделие рассчитано на монтаж в блоки и приборы, применяется в промышленной и радиоэлектронной аппаратуре.

Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует, поэтому ниже приведены только подтверждённые сведения.

Подтверждённые особенности

Расшифровка обозначения

• 2РТТ — тип соединителя: низкочастотный цилиндрический, теплостойкий, тропикоустойчивый.
• 28 — условный размер корпуса разъёма.
• Б — вид корпуса «блочный»; механизм крепится на блоке или приборе.
• 1Ш8 — вилка с одним штыревым контактом; сочетание контактов «8» соответствует одному контакту диаметром около 5,5 мм.
• В — всеклиматическое исполнение, допускающее работу в широком диапазоне режимов.

Электрические параметры

Разъём имеет один штыревой контакт. Максимальный ток через одиночный контакт — до порядка 100 А в зависимости от конкретных технических условий и условий эксплуатации. Сопротивление изоляции в нормальных условиях — не менее порядка 5000 МОм. Рабочее амплитудное напряжение — до 850 В, частота — до 3 МГц.

Конструкция

Корпус разъёма металлический, без патрубка. Изолятор, как правило, выполнен из материала типа карболит или аналогичного термостойкого диэлектрика. Сочленение с розеткой резьбовое, с одношпоночной поляризацией корпусов. Это обеспечивает надёжную фиксацию и защиту от неправильного включения.

Разъём рассчитан на внутренний монтаж, в том числе объёмный монтаж с пайкой проводов. Он предназначен для работы в герметизированных или защищённых блоках. Допускается использование с экранированными и неэкранированными кабелями.

Условия эксплуатации

Рабочий диапазон температур окружающей среды — примерно от −60 до +100 °С, что соответствует всеклиматическому исполнению. Соединитель устойчив к воздействию вибрации и ударов.

Применение

2РТТ28Б-1Ш-8В применяется в промышленной и радиоэлектронной аппаратуре для соединения цепей постоянного и переменного тока. Благодаря блочному исполнению он монтируется в блоки и приборы. Разъём подходит для внутреннего объёмного монтажа и пайки проводов, а также для использования в защищённых и герметизированных отсеках. Допускается работа с экранированными и неэкранированными кабелями.

Изделие ориентировано на эксплуатацию в составе оборудования, где требуется один силовой штыревой контакт с возможностью коммутации токов до порядка 100 А и напряжений до 850 В при частоте до 3 МГц. Конкретные параметры зависят от технических условий и условий эксплуатации.

Данные каталога

Артикул: 5602. Категория: 2РТТ28. Производитель: не указан. Краткое описание из каталога: не указано. Заполненные характеристики VirtueMart: отсутствуют.
