Назначение и общая характеристика

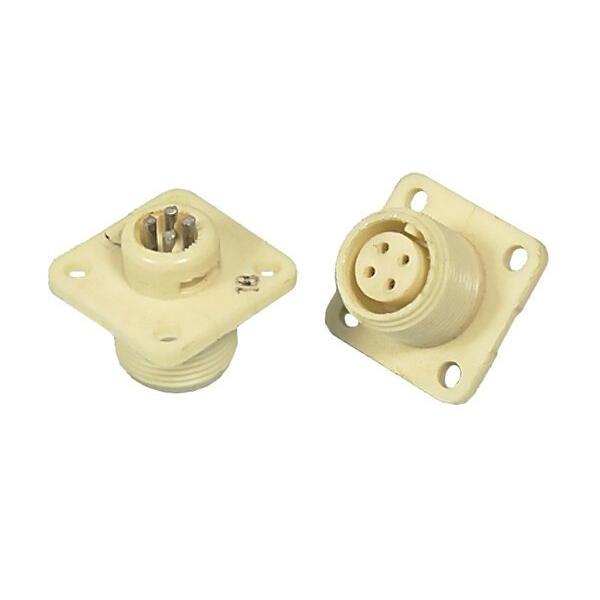

2РТТ28 кожух КУЭ — это конструктивная часть цилиндрического теплостойкого электрического соединителя общего назначения. Изделие с артикулом 40450 относится к категории 2РТТ28. В описании указано, что «кожух КУЭ» представляет собой корпусную или патрубковую часть кабельной либо приборной части соединителя, предназначенного для ручного сочленения и объёмного монтажа.

Такое исполнение применяется в составе соединителей 2РТТ28, где требуется угловое подключение экранированного кабеля и надёжная фиксация контактной группы. Кожух не является самостоятельным электрическим прибором, а выполняет функцию несущего и защитного элемента.

Расшифровка обозначения

Обозначение «2РТТ28 КУЭ» складывается из нескольких позиций, которые поясняют тип, размер и конструктивные особенности изделия.

• 2РТТ — тип соединителя: цилиндрический теплостойкий.
• 28 — условный размер корпуса, соответствующий диаметру резьбовой части.
• К — приборная, или блочная, часть соединителя.
• У — угловая форма кожуха или патрубка.
• Э — вид концевой гайки, предназначенной для экранированного кабеля.

Таким образом, «кожух КУЭ» относится к корпусной части приборного соединителя 2РТТ28 угловой конструкции с обжимом для экранированного кабеля.

Конструкция и выполняемые функции

Кожух 2РТТ28 КУЭ выполняет несколько взаимосвязанных задач в составе соединителя.

• Служит каркасом для фиксации контактных групп и уплотнений.
• Обеспечивает механическую защиту и герметичность приборной части соединителя.
• Через концевую гайку «Э» обеспечивает крепление экрана кабеля и фиксацию оболочки.

Конструктивно изделие рассчитано на резьбовое сочленение с кабельной частью — вилкой или розеткой 2РТТ28. При этом оно выдерживает повышенные вибрационные нагрузки и температурные режимы, характерные для радиоэлектронной и радиотехнической аппаратуры.

Условия применения

Соединители 2РТТ28 в кожухе КУЭ применяют в электрических цепях постоянного тока, переменного тока с частотами до приблизительно 3 МГц, а также в цепях импульсных токов. По данным описания, токовые нагрузки могут достигать порядка 200 А на контакт при напряжении до приблизительно 700 В. Конкретные значения зависят от ревизии контактов и технических условий.

Кожух и остальные элементы рассчитаны на климатическое исполнение «В», то есть на умеренный климат. Учитывается устойчивость к вибрации и повышенным температурам, что типично для бортовой и наземной радиоэлектронной аппаратуры.

Дополнительные сведения

В карточке товара указаны название «2РТТ28 кожух КУЭ», артикул 40450 и категория 2РТТ28. Производитель в предоставленных данных не указан. Заполненные характеристики отсутствуют, поэтому описание построено на имеющихся сведениях о назначении, обозначении и условиях применения изделия.
