2РТТ20КУЭ5Г40В

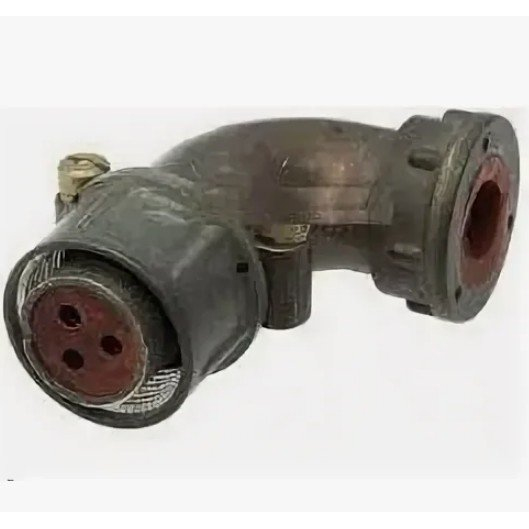

2РТТ20КУЭ5Г40В — это отечественный цилиндрический разъём серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока. По маркировке это кабельная розетка с 5 контактами, предназначенная для всеклиматического исполнения и применения в теплостойких пылебрызгозащищённых соединениях.

Что означает обозначение

• 2РТТ — серия теплостойких пылебрызгозащищённых цилиндрических соединителей.

• 20 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Э — для экранированного кабеля.

• 5 — число контактов.

• Г — розетка, то есть гнездо.

• 40 — сочетание контактов, где это исполнение соответствует 5 контактам диаметром 2,5 мм.

• В — всеклиматическое исполнение.

Основные характеристики

Для этого типоразмера указываются такие параметры: сопротивление контакта не более 1 мОм, сопротивление изоляции не менее 5000 МОм, напряжение цепи до 700 В при амплитудном значении до 850 В, ресурс по сочленениям-расчленениям около 500 циклов. Также для серии приводятся токовые значения до 25 А на одиночный контакт и до 125 А суммарно, а рабочий температурный диапазон — от -60 C до +100 C.

Конструкция и применение

Соединитель имеет резьбовое сочленение, контакты с серебряным покрытием и монтаж пайкой. Его используют для внутреннего монтажа в промышленной аппаратуре, где нужны надёжное многоконтактное соединение, стойкость к вибрации и работа в тяжёлых климатических условиях. По конструкции это не герметичный, а пылебрызгозащищённый соединитель.

На что обратить внимание

В вашей записи есть буква КУЭ , а в типовой расшифровке для этой серии чаще встречается формат КПЭ или аналогичные обозначения, где фиксируются корпус, патрубок и тип гайки. На практике такие расхождения обычно связаны с особенностью каталожной записи, ошибкой перепечатки или отличием в буквенном индексе у конкретного поставщика. Если нужно, я могу отдельно разобрать именно вашу маркировку по символам и показать, где в ней возможна неточность.
