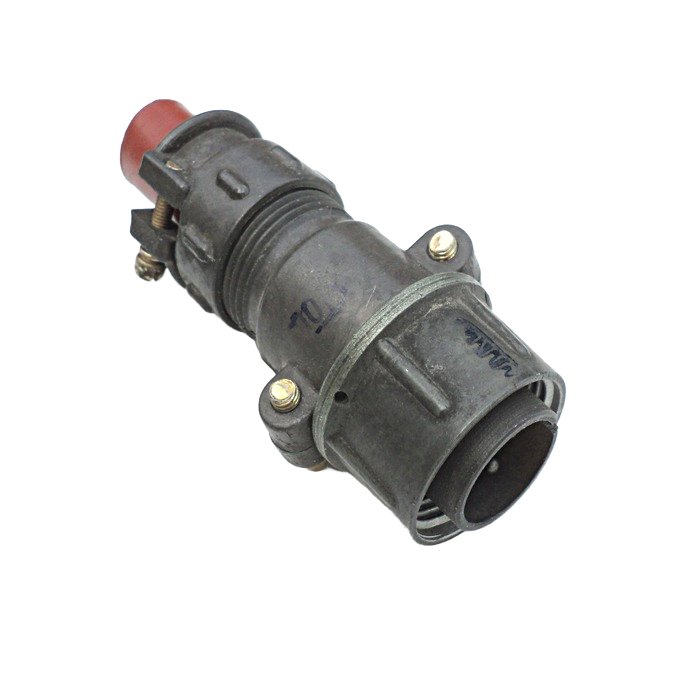

2РТТ20КУЭ4Ш6В ОТК

2РТТ20КУЭ4Ш6В — это кабельная вилка цилиндрического соединителя серии 2РТТ, предназначенная для внутреннего объемного монтажа и работы в цепях постоянного и переменного тока. По каталожным данным, исполнение с индексом ОТК означает, что изделие прошло заводской контроль качества отдела технического контроля.

Что это за изделие

Это разъем серии 2РТТ с условным размером корпуса 20, с 4 контактами, пайкой проводников и угловым кабельным патрубком. Для варианта 2РТТ20КУЭ4Ш6В указывается также исполнение для экранированного кабеля, что важно для помехозащищенных соединений.

Основные характеристики

• Число контактов: 4.

• Тип соединителя: кабельная вилка.

• Присоединение проводников: пайка.

• Вид патрубка: угловой.

• Работа в цепях до 700 В.

• Номинальная частота: до 3000 Гц или до 3 МГц, в зависимости от источника каталога и редакции ТУ.

• Контакты с серебряным покрытием.

• Ресурс: не менее 500 сочленений-расчленений.

Назначение

Такие соединители применяют в промышленной аппаратуре, где нужен надежный разъемный кабельный ввод с пайкой и стойкостью к вибрациям, ударам и перепадам температуры. Для серии 2РТТ обычно указывают повышенную стойкость к пыли и брызгам, а также применение во всеклиматическом исполнении.

Что значит ОТК

Маркировка ОТК обычно означает, что изделие прошло контроль на предприятии-изготовителе перед отгрузкой. Для практики это полезно тем, что такой разъем, как правило, поставляется как проверенная штатная продукция, а не как безымянный или не прошедший финальный контроль аналог.

На что смотреть при подборе

При замене или заказе важно сверить не только обозначение 2РТТ20КУЭ4Ш6В, но и:

• число контактов;

• тип корпуса и патрубка;

• исполнение под экранированный кабель;

• совместимость по шпоночной поляризации;

• тип ответной части, чтобы вилка точно сочленялась с нужной розеткой.
