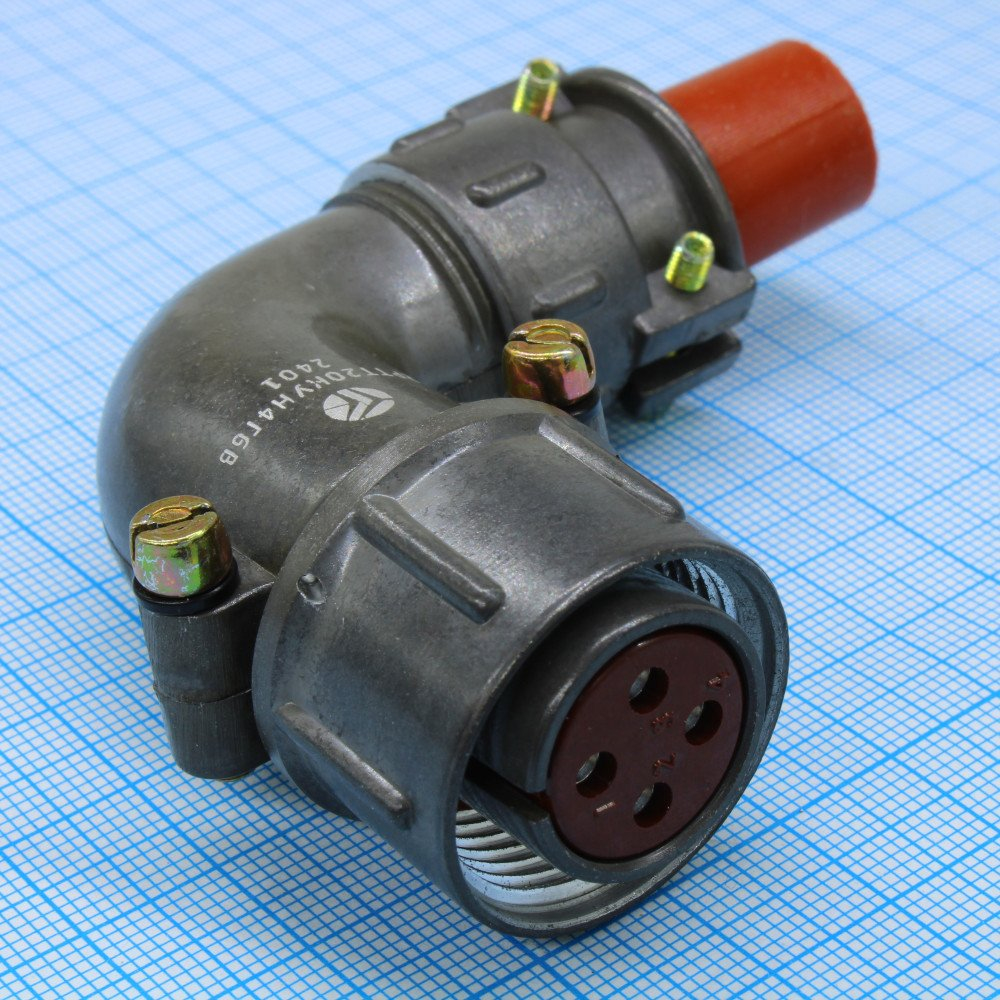

2РТТ20КУЭ4Г6В ОТК

2РТТ20КУЭ4Г6В — это кабельная розетка серии 2РТТ, теплостойкий пылебрызгозащищённый цилиндрический соединитель для внутреннего объёмного монтажа. Обозначение ОТК обычно указывает на отметку отдела технического контроля, то есть изделие прошло заводской контроль качества.

Что означает обозначение

• 2РТТ — серия цилиндрических соединителей ручного сочленения.

• 20 — условный размер корпуса.

• К — кабельное исполнение.

• У — угловой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 4 — количество контактов.

• 6 — сочетание контактов, в этом исполнении это контакты диаметром 2,5 мм.

• В — всеклиматическое исполнение.

Основные характеристики

• Тип: розетка, кабельная.

• Количество контактов: 4.

• Присоединение проводов: пайка.

• Максимальное рабочее напряжение: до 700 В.

• Рабочий ток на контакт: 25 А.

• Частота цепей: до 3 МГц.

• Покрытие контактов: серебро.

Конструкция и применение

Этот соединитель предназначен для силовых и сигнальных цепей в радиотехнической и радиоэлектронной аппаратуре, а также в промышленной аппаратуре, где нужны прочность, вибростойкость и стабильный контакт. Для 2РТТ характерны резьбовое сочленение, одношпоночная поляризация и возможность применения с экранированным кабелем.

Эксплуатационные параметры

Для серии 2РТТ указываются высокие климатические и механические допуски: работа при температурах примерно от -60 до +100 °C, устойчивость к вибрации, ударам и пониженному давлению. Также заявлены высокая изоляция, ресурс на сочленения и длительный срок сохраняемости.

Практический смысл ОТК

Маркировка ОТК на таком изделии обычно означает, что соединитель прошёл приёмку по внешнему виду, электрическим параметрам и комплектности. Для практики это важно, потому что у подобных разъёмов критичны качество пайки, состояние контактов и правильность сборки кабельного ввода.
