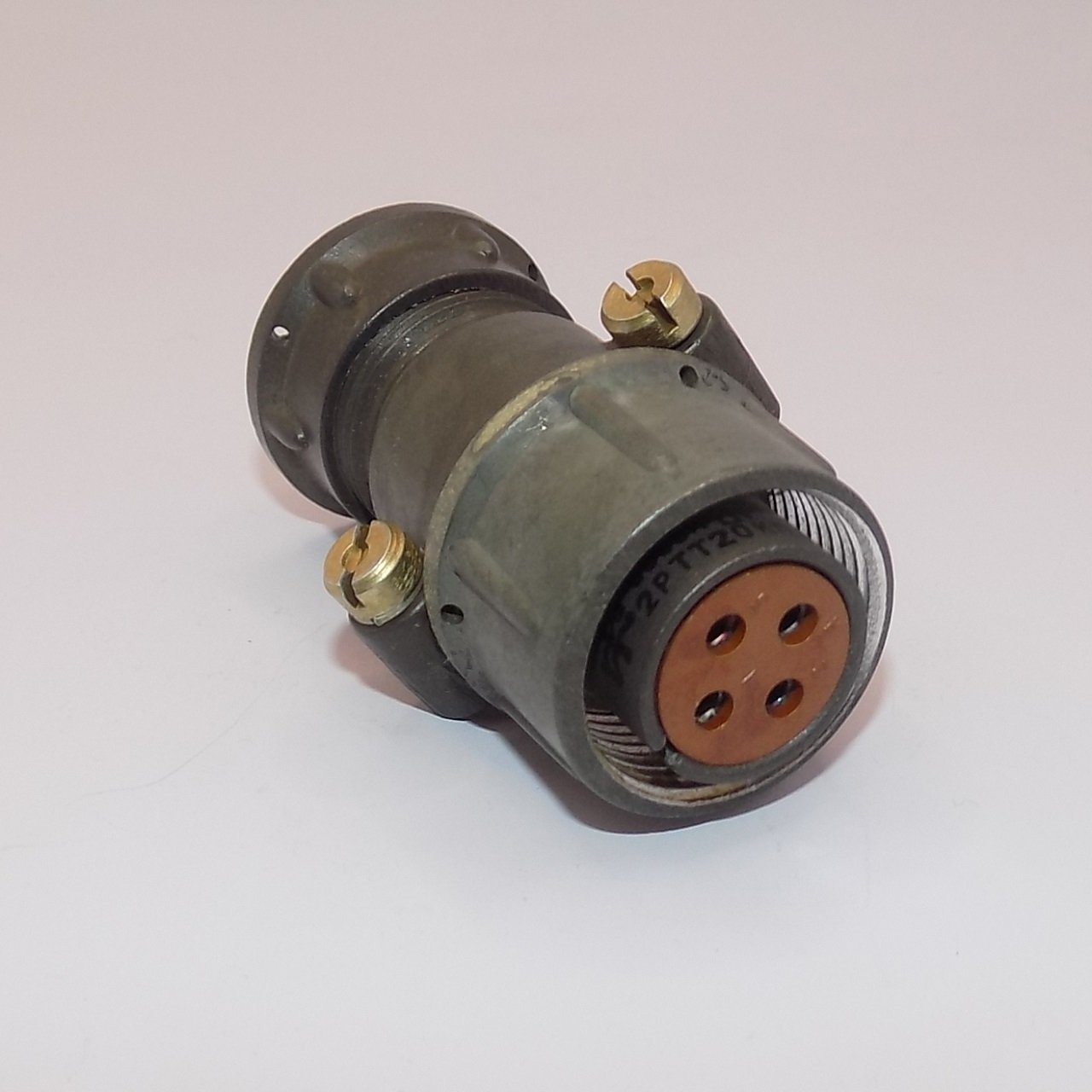

2РТТ20КПЭ5Г7В

2РТТ20КПЭ5Г7В — это цилиндрический низкочастотный пыле- и брызгозащищённый соединитель для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Что означает обозначение

• 2РТТ — тип соединителя.

• 20 — размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — исполнение для экранированного кабеля.

• 5 — количество контактов.

• Г — кабельная розетка, то есть часть соединителя с гнёздами.

• 7 — сочетание контактов.

Основные особенности

• Предназначен для промышленного применения, где нужна надёжная круглая соединительная арматура с защитой от пыли и брызг.

• Имеет всеклиматическое исполнение, то есть рассчитан на эксплуатацию в широком диапазоне условий.

• Встречается как кабельная розетка с прямым выходом под кабель и вариантом для экранированного кабеля.

Практический смысл

Такой разъём обычно ставят там, где важны компактность, механическая прочность и стабильный контакт в полевых или производственных условиях. По описаниям поставщиков, у него также приводятся стойкость к вибрации и удару, что подтверждает промышленное назначение.

Габариты и корпус

В одном из каталогов для этой модели указаны габариты корпуса 60 × 29,5 × 39 мм и диаметр корпуса 29,5 мм. Корпус указывается как карболитовый, что характерно для многих советских и постсоветских круглых соединителей этого семейства.

Где используется

Его применяют в аппаратуре, электрических цепях и кабельных соединениях, где нужен 5-контактный герметичный круглый разъём семейства 2РТТ. Если нужно, можно отдельно разобрать распиновку, ответную часть или расшифровку сочетания контактов 7.
