2РТТ20КПЭ4Ш6В

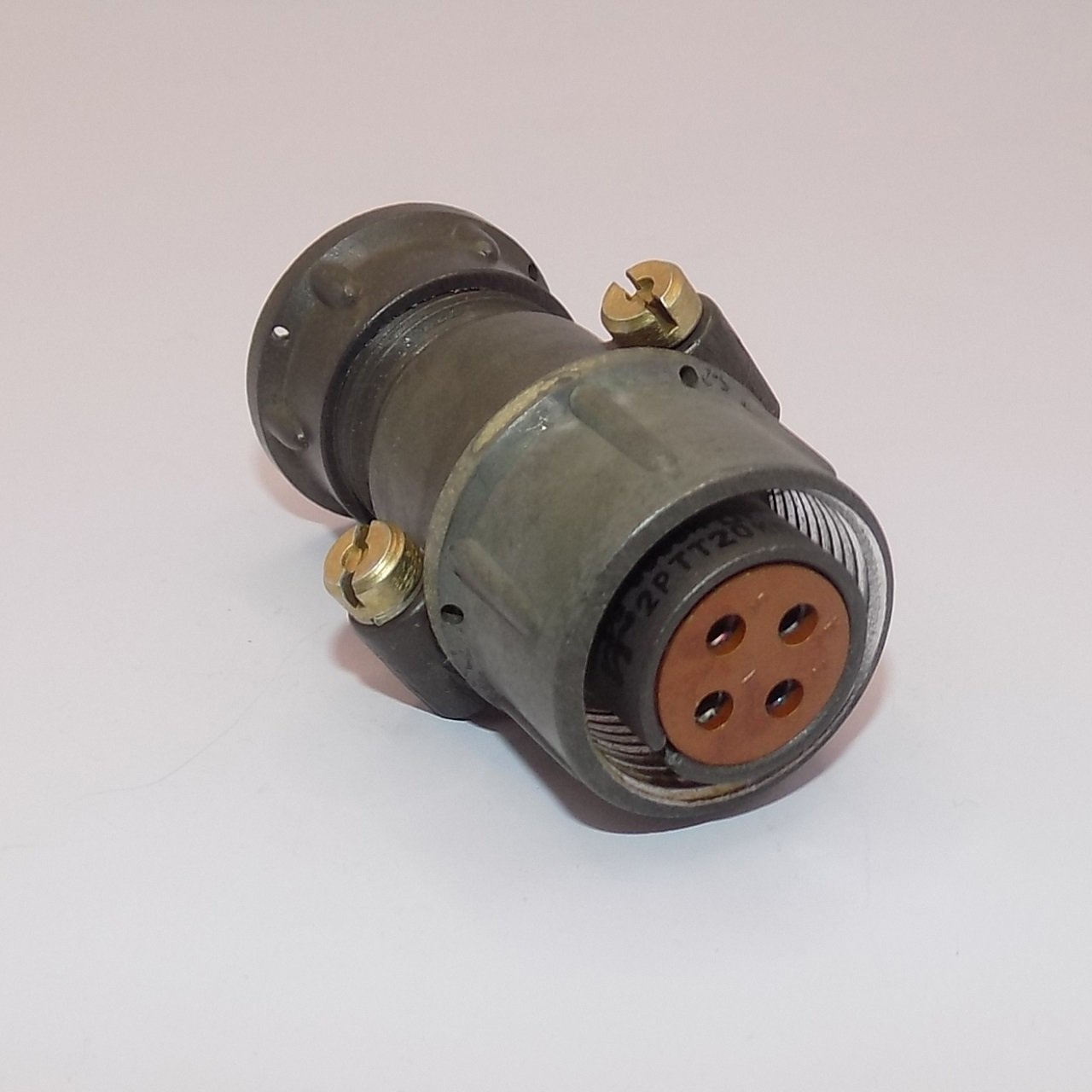

2РТТ20КПЭ4Ш6В — это цилиндрический низкочастотный пылебрызгозащищённый кабельный вилочный разъём серии 2РТТ, условного размера корпуса 20, с четырьмя контактами диаметром 2,5 мм и всеклиматическим исполнением.

Назначение и область применения

• Предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

• Используется в приборо- и кабельной проводке там, где требуется пыле/брызгозащищённый цилиндрический соединитель с резьбовым фиксированием.

Кодировка обозначения (расшифровка)

• 2РТТ — серия цилиндрических низкочастотных разъёмов с повышенной теплостойкостью и тропико-стойкостью.

• 20 — условный размер корпуса (корпус №20).

• К — кабельный корпус (вилка кабельная).

• П — прямой патрубок (вариант исполнения патрубка).

• Э — гайка патрубка для монтажа экранированного кабеля.

• 4 — количество контактов (4 контакта).

• Ш — часть соединителя — штыревой (вилка).

• 6 — обозначение конкретной комбинации контактов (схема «6» — четыре контакта Ø 2,5 мм).

• В — всеклиматическое (высококлиматическое) исполнение.

Электрические характеристики

• Максимальное рабочее (амплитудное) напряжение — до 850 В.

• Частота применения — до 3 МГц.

• Сопротивление контакта (не более) для контактов Ø 2,5 мм — примерно 1 мОм; типично указывают 0,005 Ом в справочных карточках (значения зависят от конкретного производителя и измерений).

• Токовая нагрузка на одиночный контакт для данной серии/диаметра обычно указывают до 25 А (для 2,5 мм контактов — типичная величина).

Механические и эксплуатационные характеристики

• Диапазон рабочих температур: примерно от −60 °C до +100 °C.

• Количество сочленений/расчленений (ресурс): около 500 циклов.

• Минимальная наработка (в часах): около 1000 часов.

• Вибро- и ударная стойкость: выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до ~300 м/s² (≈30 g) и одиночные удары до ~10000 m/s² (≈1000 g) в зависимости от исполнения.

Конструктивные особенности и материалы

• Корпус — металлический; изолятор чаще из карболита или других термостойких материалов.

• Контакты покрытые серебром (для улучшенной электрической проводимости и коррозионной стойкости).

• Соединение — резьбовое, поляризация корпуса — одношпоночная (предотвращает неправильную стыковку).

• Поставляется в вариантах: кабельная (с патрубком) и приборная (без патрубка), патрубки прямые или угловые; гайки патрубков — для экранированного (Э) или неэкранированного (Н) кабеля.

Монтаж и варианты контактов

• Способ монтажа кабельной части — пайка (обычно пайка проводников на штыри контактов).

• Контактные insert’ы доступны в разных сочетаниях и диаметрах: 1,5 mm; 2,5 mm; 3,5 mm; 5,5 mm; 9,0 mm (последние — съемные/массивные контакты). Для 2РТТ20КПЭ4Ш6В конкретно — 4 контакта Ø 2,5 mm.

Совместимость и стандарты

• Разъёмы серии 2РТТ взаимосовместимы с некоторыми другими цилиндрическими разъёмами (вплоть до частичной взаимозаменяемости с сериями ШР и 2РТ-А в зависимости от исполнения).

• Технические условия (ТУ) и конструктивные нормы чаще указываются в сопроводительной документации производителя (например, ТУ ГЕ0.364.120 или аналогичные).

Пример применения (иллюстрация)

• Соединение кабельной линии управления промышленным модулем к приборной панели, где требуется прочный металлический корпус, резьбовая фиксация и возможность экранирования кабеля; четыре линии питания/управления с токовой нагрузкой до ~25 А на контакт.
