2РТТ20КПЭ3Г5В

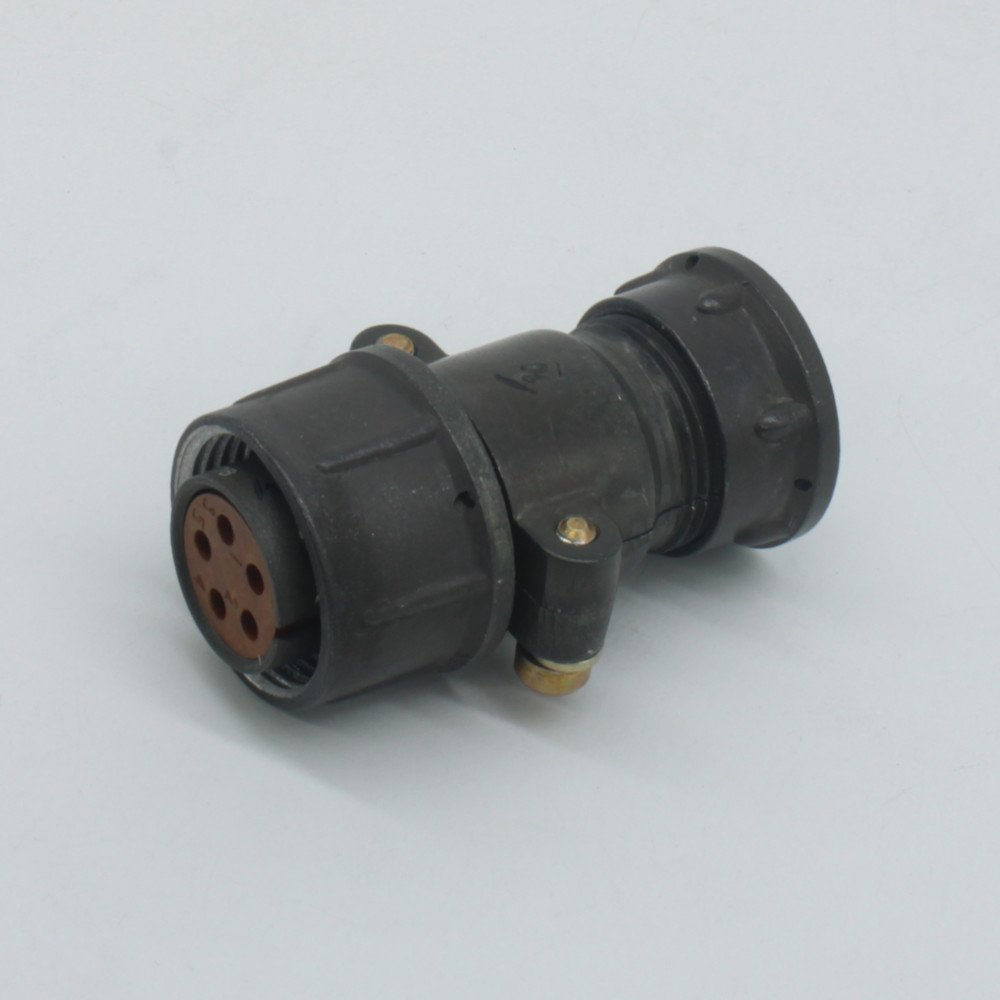

2РТТ20КПЭ3Г5В — цилиндрический низкочастотный разъём (соединитель) серии 2РТТ, кабельная розетка с 3 круглыми гнёздами Ø2,5 мм, предназначенный для работы в тяжёлых климатических и механических условиях.

Назначение и общая конструкция

• Это цилиндрический тёплостойкий низкочастотный соединитель, состоящий из вилки и розетки; в данном обозначении — кабельная розетка (вид корпуса «К» — кабельный).

• Корпус и контактная система рассчитаны на монтаж объёмным (механическим) способом; контакты — съёмные, круглой формы.

Маркировка и разбор кода обозначения

• 2РТТ — серия разъёмов; 20 — условный размер корпуса (типоразмер 20).

• К — кабельный корпус; П — прямой патрубок; Э — гайка для экранированного кабеля; 3 — сочетание контактов (в данном случае 3 контакта); Г5В — исполнение по комплектации/взаимосочленению и материалам (фактическая расшифровка наличествует в техусловиях).

Электрические параметры

• Максимальное рабочее (амплитудное) напряжение — до 700…850 В (в разных источниках указывается 700 В и 850 В, см. примечания ниже).

• Номинальная токовая нагрузка на контакт для контактов Ø2,5 мм — обычно указана 25–35 А в зависимости от источника и конкретной реализации; рабочий ток разъёма в целом указывают до десятков ампер (в спецификации встречается 35 А на контакт и 75 А на разъём как суммарный ориентир).

Механические и климатические характеристики

• Рабочая температура от −60 до +100 °C; всеклиматическое исполнение.

• Ресурс сочленений — порядка 500 циклов «сочленение/расчленение» и минимальная наработка около 1000 часов; срок хранения — до 15 лет по ТУ.

• Высокая вибро- и ударная стойкость (частотный диапазон вибраций 1–5000 Гц, амплитуда ускорения до 30 g; одиночные и многократные удары с пиковыми ускорениями по ТУ).

Материалы и геометрия

• Контакты — латунь с серебряным покрытием; материал изолятора — карболит (коричневого цвета).

• Корпус — алюминиевый сплав с оксидированным покрытием (серый цвет). Габариты корпуса примерно 60×29.5×39 мм, диаметр корпуса ≈29,5 мм.

Конфигурация контактов и подключения

• В данной модификации — 3 контакта, диаметр контактов Ø2,5 мм, контакты — гнезда (приёмные).

• Накидная гайка патрубка — резьба M24×1,5; возможны варианты с прямым или угловым патрубком, с резиновым кожухом или без него.

Совместимость и стандарты

• Разъёмы 2РТТ разработаны с учётом взаимосочленения с другими типами (2РТ-А, ШР и т.п.) согласно соответствующим ТУ (ГЕ0.364.120 ТУ и смежные).

• Применяются для внутреннего объёмного монтажа и рассчитаны на эксплуатацию в условиях, описанных в ТУ производителя.

Практическое применение (коротко)

• Используются в электрических цепях постоянного и переменного тока (низкая частота, до нескольких МГц в отдельных описаниях) в промышленных и бортовых системах, где требуются прочные цилиндрические соединения с высокими механическими и климатическими допусками.

Иллюстрация (пример)

• Представьте классический цилиндрический разъём с резьбовым соединением, трёхконтактной вставкой и металлическим корпусом: такой же принцип электро-механической сборки и герметизации (но в этой конкретной исполнении герметичность как «герметичность» не декларируется).

Замечания по данным

• Встречаются небольшие расхождения в отдельных цифрах (например, 700 В против 850 В по рабочему напряжению и 25 А против 35 А по току на контакт) в разных каталожных карточках и у разных поставщиков; ориентируйтесь на официальные ТУ производителя или паспорт конкретной партии при проектировании и выборе.
