2РТТ20КПЭ2Ш4В

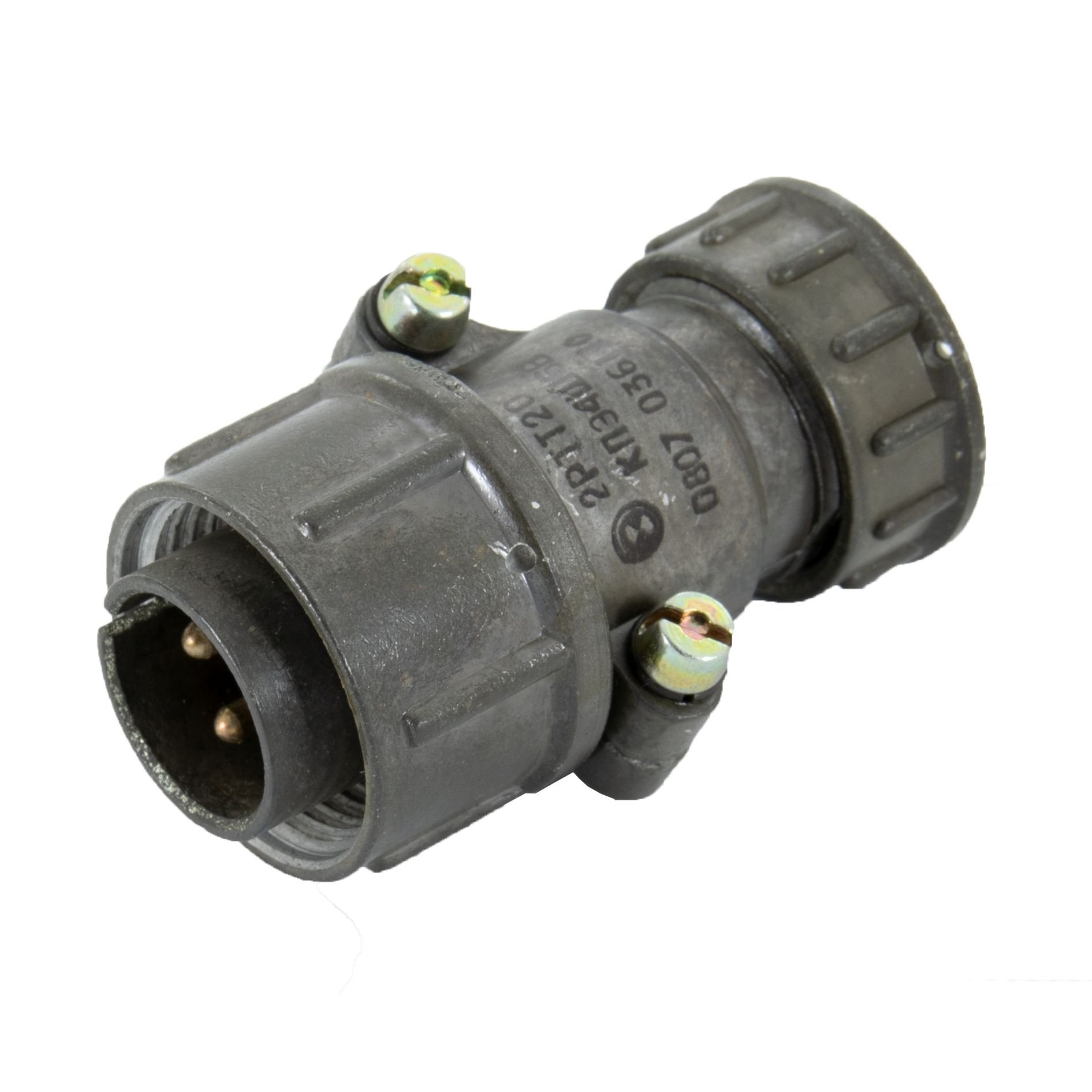

2РТТ20КПЭ2Ш4В — это цилиндрический низкочастотный разъём серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока и относящийся к пылебрызгозащищённым соединителям. Это кабельная вилка в корпусе размера 20, с 2 контактами и всеклиматическим исполнением В.

Основные признаки

• Тип соединителя: 2РТТ.

• Исполнение: кабельная вилка.

• Размер корпуса: 20.

• Количество контактов: 2.

• Климатическое исполнение: В.

Что означает маркировка

Обозначение «2РТТ» указывает на семейство цилиндрических соединителей ручного сочленения, а суффикс в маркировке задаёт конкретное конструктивное исполнение, число контактов и климатическое исполнение. Для этой позиции в каталогах также указывается пылебрызгозащищённость и применение в общем и промышленном электрическом монтаже.

Технические свойства серии

Для соединителей 2РТТ в целом указывают максимальное рабочее напряжение до 850 В и максимальную рабочую частоту до 3 МГц. Контакты обычно имеют серебряное покрытие, а соединение выполняется резьбовым способом; серия разработана как унифицированная и совместимая с рядом родственных разъёмов того же семейства.

Практическое применение

Такой разъём обычно применяют там, где нужен компактный и надёжный кабельный ввод с защитой от пыли и брызг. Из-за небольшого числа контактов он подходит для простых цепей управления, питания отдельных узлов или сигнальных соединений.
