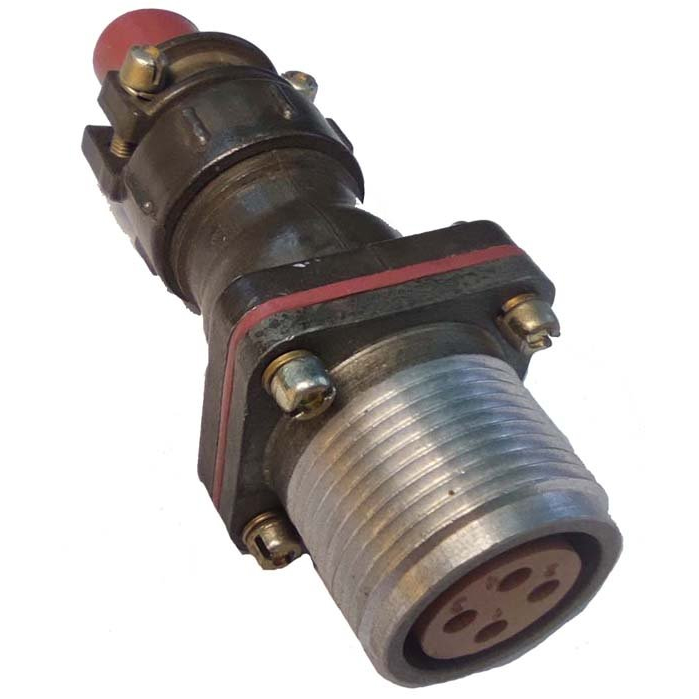

2РТТ20К5Ш7В головы

Коротко: 2РТТ20К5Ш7В — это кабельная часть цилиндрического пылевлагозащищённого разъёма серии 2РТТ (условный размер корпуса 20) с прямым патрубком для неэкранированного кабеля, на 5 контактных гнезд (контакты типа «Ш») и серебряным покрытием контактов; применяется в радиоэлектронной и радиотехнической аппаратуре для цепей до частоты ~3 МГц и напряжения до 700 В (амплитудно — до ~850 В).

Конструкция и обозначение

• 2РТТ — серия цилиндрических разъёмов пылевлагозащищённого типа; корпус резьбовой сочленённый.

• 20 — условный размер корпуса (типоразмер).

• К — кабельная часть корпуса (наличие патрубка для ввода кабеля).

• 5 — количество контактов (пять).

• Ш — тип контактных гнёзд/штырей (обозначение конструкции контактов).

• 7 — исполнение патрубка/крепления (частное обозначение в номенклатуре серий 2РТТ).

• В — вариант покрытия контактов (серебрение) и/или материальное исполнение корпуса согласно ТУ.

Электрические характеристики

• Номинальное рабочее напряжение до 700 В постоянного/переменного тока; амплитудное значение до ~850 В.

• Номинальная частота применения — до 3 МГц (типичное значение для этих разъёмов).

• Токовая нагрузка на один контакт для диаметра контакта 1.5 мм — порядка 10 А (в зависимости от конкретного диаметра и исполнения контакта). Сопротивление контакта для диаметра 1.5 мм обычно не более 2,5 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 500–1000 МОм (в зависимости от производителя и исполнения).

Механические и климатические характеристики

• Число сочленений/расчленений — не менее 500 циклов.

• Минимальная наработка — порядка 1000 часов.

• Рабочий температурный диапазон — примерно от −60 °C до +100 °C (в ряде ТУ допускается до +125…+180 °C при кратковременном нагреве контактов).

• Вибрационная и ударная стойкость рассчитаны на повышенные нагрузки (диапазоны и ускорения зависят от конкретного ТУ: вибрация 1–10000 Гц, удары до несколько тысяч g в пиковой нагрузке).

Материалы и монтаж

• Контакты покрыты серебром для улучшения проводимости и стойкости к коррозии.

• Присоединение проводов — пайка (в большинстве исполнений этих кабельных частей).

• Корпус металлический, со стандартной поляризацией по шпоночной вставке; возможна поставка с резиновым кожухом для кабеля или без него.

Применение

• Разъём используется в радиоэлектронной, радиотехнической и промышленной аппаратуре общего назначения, где требуется надёжное цилиндрическое соединение с пылевлагозащитой и повышенной механической прочностью; подходит для межмодульных и кабельных соединений в полевых и цеховых условиях.

Документы и соответствия

• Для серии 2РТТ доступны технические условия (ТУ) и сертификаты соответствия у отдельных производителей; у разных поставщиков могут быть свои модификации и обозначения исполнения в рамках серии. Рекомендуется сверять точные ТУ и паспорт изделия у конкретного изготовителя перед применением.
