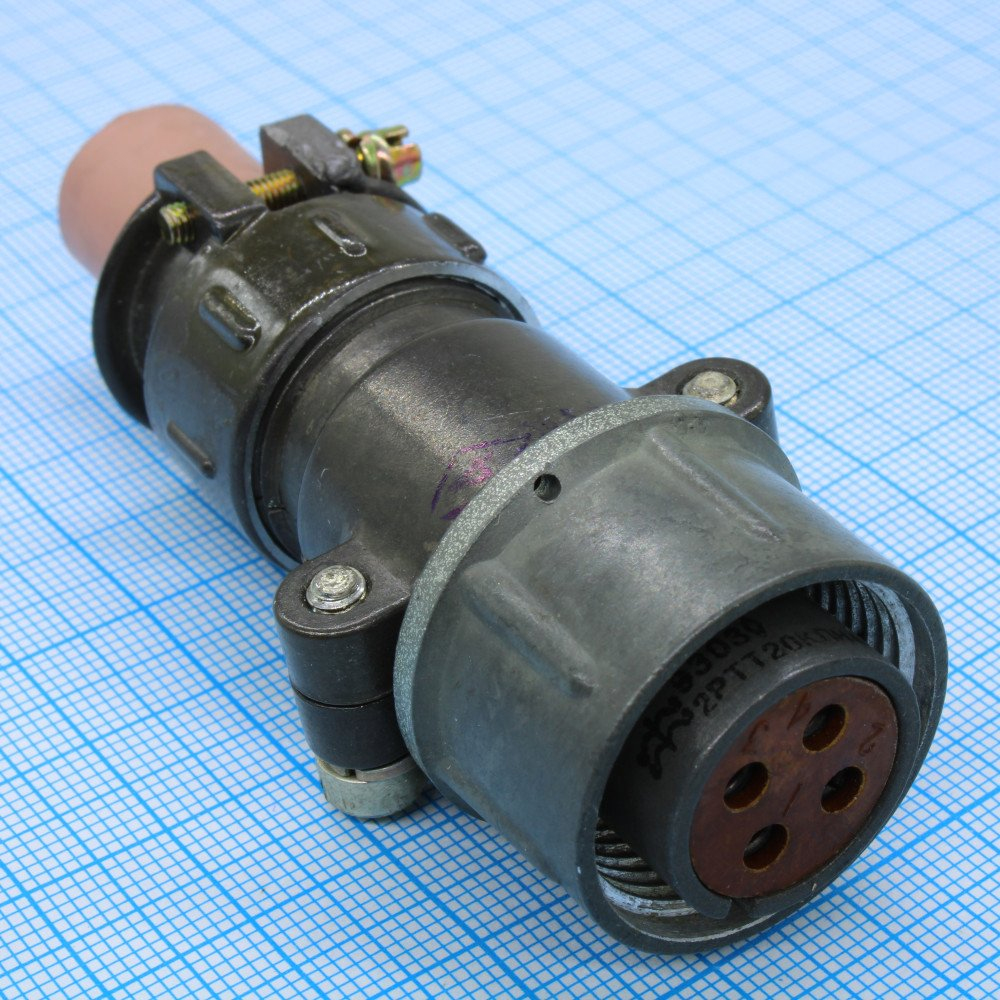

Назначение разъёма 2РТТ20К4Ш6В

Изделие 2РТТ20К4Ш6В относится к круглым низкочастотным цилиндрическим соединителям серии 2РТТ. Основное назначение — коммутация электрических цепей постоянного и переменного тока в радиоэлектронной и электротехнической аппаратуре. Разъём рассчитан на работу в диапазоне частот до 3 МГц при напряжении до 850 В. Конструкция обеспечивает многократное соединение и разъединение цепей без потери качества контакта.

Соединитель применяется в кабельных и приборных соединениях, где требуется стабильный электрический контакт и защита от внешних воздействий. Благодаря пылебрызгозащищённому исполнению он подходит для эксплуатации в условиях повышенной влажности и запылённости. Резьбовое сочленение гарантирует надёжную фиксацию ответных частей и исключает самопроизвольное рассоединение при вибрациях.

Конструктивные особенности

Корпус соединителя выполнен по условному размеру 20, что определяет габаритные и присоединительные параметры. Исполнение К указывает на кабельный вариант монтажа. Разъём имеет четыре контакта, расположенных по схеме Ш6. Покрытие контактов — серебряное, оно снижает переходное сопротивление и повышает коррозионную стойкость. Монтаж контактов производится методом пайки.

Сочленение ответных частей резьбовое, с одношпоночной поляризацией. Это исключает неправильную ориентацию при соединении и защищает контакты от повреждения. Конструкция относится к пыле- и брызгозащищённым, что подтверждается применимостью изделия в аппаратуре, работающей в сложных условиях окружающей среды.

Расшифровка обозначения

• 2РТТ — серия круглых низкочастотных соединителей;
• 20 — условный размер корпуса;
• К — кабельное исполнение;
• 4 — число контактов;
• Ш6 — схема расположения контактов;
• В — вариант исполнения конкретной модификации.

Для близкой модификации 2РТТ20КПН4Ш6В в справочных данных указывается кабельное исполнение с прямым патрубком и монтажом на неэкранированный кабель. Это позволяет рассматривать 2РТТ20К4Ш6В как соединитель с аналогичным принципом построения, отличающийся конкретным исполнением по обозначению В.

Эксплуатационные параметры и область применения

Соединители серии 2РТТ рассчитаны на рабочий температурный диапазон примерно от минус 60 до плюс 100 градусов Цельсия. Допускается эксплуатация при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Изделия обладают вибро- и ударостойкостью, что подтверждается возможностью применения в подвижной и стационарной аппаратуре.

Ресурс соединителя составляет не менее 500 сочленений-расчленений. Сопротивление изоляции для серии находится в пределах от 1000 до 5000 МОм в зависимости от исполнения. Наработка ориентировочно достигает 1000 часов. Эти параметры делают разъём пригодным для длительной эксплуатации в составе ответственных узлов.

Изделие используется в аппаратуре связи, измерительной технике, блоках управления и промышленной электронике. Компактные размеры, серебряное покрытие контактов и защищённая конструкция обеспечивают стабильную коммутацию сигнальных и силовых цепей. Соединитель подходит для замены однотипных разъёмов серии 2РТТ в действующем оборудовании при совпадении схемы расположения контактов и присоединительных размеров.
