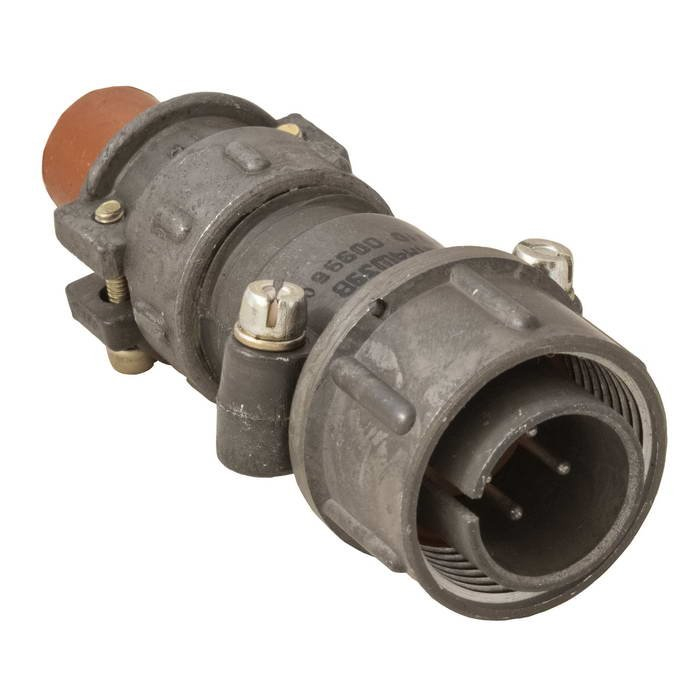

2РТТ20К4Г39В

2РТТ20К4Г39В — это цилиндрический пылевлагозащищённый соединитель серии 2РТТ, рассчитанный на работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В по амплитуде; для серии также указывают сопротивление контакта не более 2,5 мОм, ресурс не менее 500 сочленений и минимальную наработку 1000 часов.

Что означает обозначение

По логике маркировки серии 2РТТ:

• 2РТТ — тип соединителя.

• 20 — условный размер корпуса.

• К — кабельное исполнение.

• 4 — число контактов.

• 39 — сочетание контактов, где это исполнение соответствует 4 контактам диаметром 1,5 мм.

• В — всеклиматическое исполнение.

Основные характеристики

Для исполнения с 4 контактами обычно приводят такие параметры:

• количество контактов: 4.

• диаметр контактов: 1,5 мм.

• допустимый ток на одиночный контакт: до 10 А.

• суммарная токовая нагрузка: до 40 А.

• сопротивление контакта: не более 2,5 мОм.

• сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Также для серии указывают:

• резьбовое сочленение.

• серебряное покрытие контактов.

• рабочую частоту до 3 МГц.

• повышенную стойкость к вибрации и ударам.

Конструктив и применение

Это разъём для внутреннего монтажа, который применяют в силовых и сигнальных цепях промышленной аппаратуры, приборов и блоков, где нужна надёжная разъёмная связь при вибрациях и в сложных климатических условиях. Для кабельного варианта обычно встречается прямой патрубок и исполнение под неэкранированный кабель, а само соединение выполняется пайкой.

На что обратить внимание

В практике важно не только совпадение серии, но и точное исполнение корпуса, тип патрубка и сочетание контактов, потому что у 2РТТ обозначения с близкими индексами могут отличаться по назначению и механике посадки. Если нужен подбор ответной части, стоит сверять именно полное обозначение и таблицу сочленяемости для серии 2РТТ.
