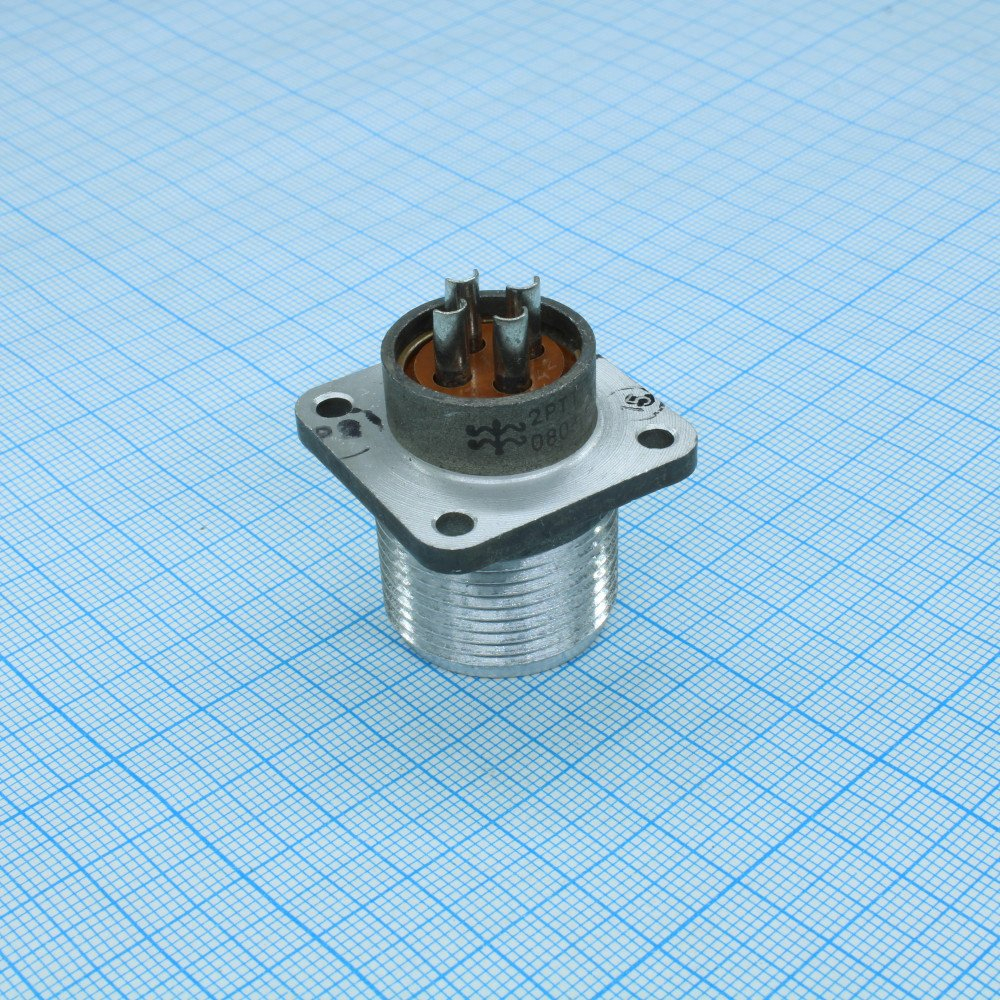

2РТТ20К3Ш5В

Коротко: 2РТТ20К3Ш5В — это цилиндрический блочный низкочастотный соединитель серии 2РТТ с корпусом условного размера 20 и трёхконтактным сочетанием контактов (с контактами-штырями), выполненный во всеклиматическом исполнении (обозначение В).

Описание и назначение

• Серия 2РТТ — теплостойкие цилиндрические разъёмы общего назначения с резьбовым сочленением, применяемые в радио- и радиотехнической аппаратуре и промышленном оборудовании; конструкция рассчитана на механическое сцепление гайкой и корпусом.

• Модель 2РТТ20К3Ш5В — блочная вилка (штырь) с трёхконтактным сочетанием (код «3» — сочетание контактов, «Ш» — штырь/вилка, «5» — вариант расположения контактов с диаметром контактов 2,5 мм, «В» — всеклиматическое исполнение).

Механические характеристики

• Корпус: типичный материал — алюминиевый сплав (оксидированное покрытие) или по документам производителя указан конкретный сплав и обработка; изолятор часто — карболит (коричневый).

• Габариты и монтаж: для исполнения 20 — типовые размеры около 30×30×75 мм, расстояние между монтажными отверстиями ~22 мм, диаметр отверстий ~3,2 мм; метод монтажа — на панель.

• Ресурс и надёжность: ресурс типов изделий этой серии порядка сотен сочленений (например, 500 циклов), рассчитаны на эксплуатацию в любых положениях и выдерживают значительные механические нагрузки и вибрации в рамках ТУ.

Электрические характеристики

• Рабочее напряжение до ~700–850 В в зависимости от конкретного варианта исполнения и документации производителя.

• Рабочий ток на контакт для контактов Ø 2,5 мм — порядка 35 А; суммарно на разъём указывают более высокие значения (в таблицах разных поставщиков — до ~75 А для разъёма в целом).

• Сопротивление контактов и изоляции: контактное сопротивление для Ø 2,5 мм обычно около 1 мОм и ниже, сопротивление изоляции — тысячи МОм (встречаются данные 5000–1000 МОм в зависимости от измерений и условий).

Климатические и эксплуатационные условия

• Диапазон рабочих температур типично от −60 °C до +100 °C; всеклиматическое исполнение допускает высокую влажность и широкий диапазон атмосферного давления.

• Наличие уплотнительной втулки у некоторых исполнений; герметичность у стандартных блочных исполнений обычно не заявляется (не герметичный корпус), но варианты и характеристики могут отличаться у конкретного производителя.

Материалы контактов и обработки

• Контакты обычно латунные с серебряным покрытием (Ag) для лучшей проводимости и коррозионной стойкости.

Типичные монтажные и электротехнические примечания

• Контакты рассчитаны на пайку; существуют варианты с неизвлекаемыми и извлекаемыми контактами.

• Сочленение резьбовое (гайка), поляризация корпуса — однопазовая (обеспечивает правильную ориентацию при соединении).

Документация и стандарты

• Серия имеет ТУ/Нормативы производителя (например, ГЕ0.364.120ТУ для отдельных исполнений у завода-производителя) и общие технические табличные данные в справочниках разъёмов 2РТТ.

Пример применения

• Используется для соединения силовых и низкочастотных линий в радиоэлектронной аппаратуре, телекоммуникационном и промышленном оборудовании, где требуется надёжное резьбовое соединение и работа в широком климатическом диапазоне.
