2РТТ20БПН3Г5В

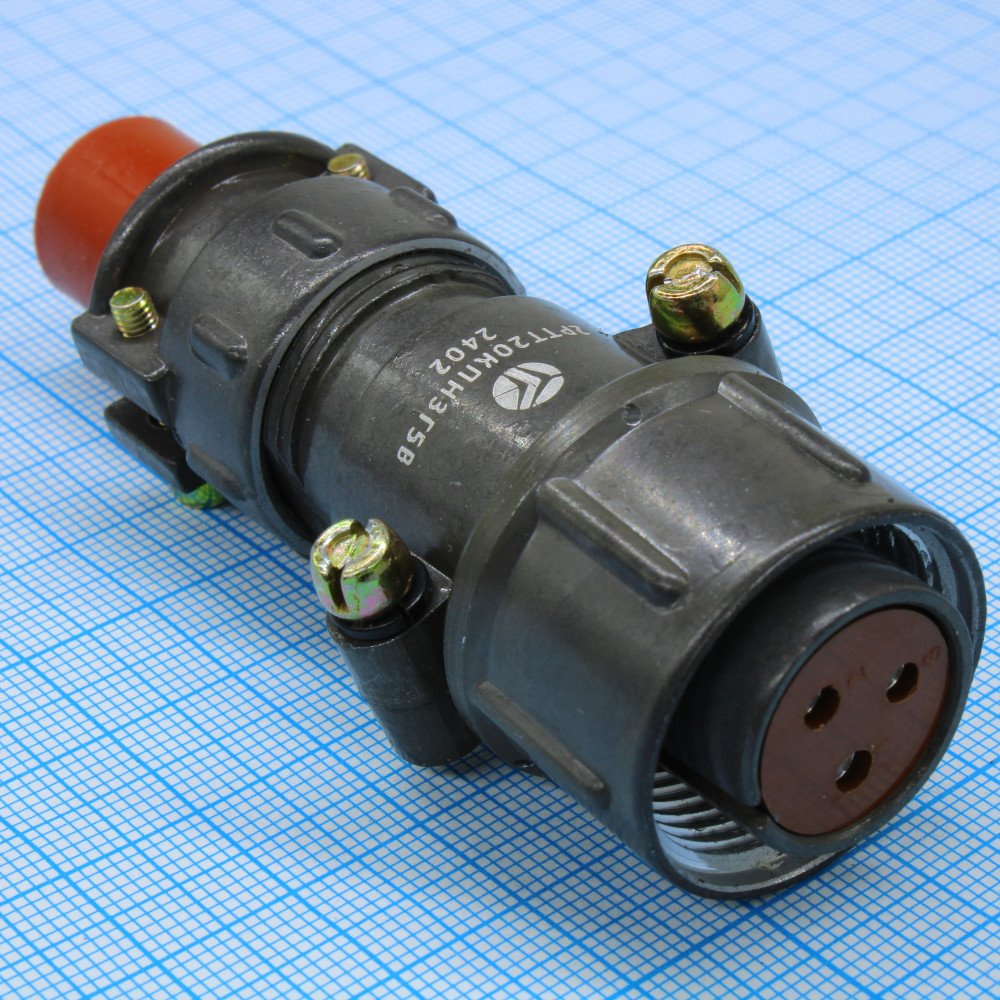

2РТТ20БПН3Г5В — это цилиндрический низкочастотный соединитель серии 2РТТ, обычно в виде розетки приборного или блочного исполнения, с 3 контактами и условным размером корпуса 20.

Назначение

Он предназначен для работы в цепях постоянного и переменного тока, в том числе на частотах до 3 МГц, и применяется в приборном, аппаратурном и общем промышленном монтаже.
Такие соединители рассчитаны на резьбовое сочленение, что дает надежную фиксацию в вибрационных и эксплуатационно жестких условиях.

Основные параметры

• Количество контактов: 3.

• Условный размер корпуса: 20.

• Максимальное рабочее напряжение: до 700 В по одному источнику и до 850 В по другому описанию в карточках поставщиков, поэтому для точного проекта лучше сверять конкретное ТУ и паспорт.

• Сопротивление изоляции: не менее 1000 МОм или 5000 МОм в зависимости от источника и исполнения.

• Минимальная наработка: 1000 ч.

• Ресурс сочленений: не менее 500 циклов.

Условия эксплуатации

Соединитель рассчитан на широкий температурный диапазон, обычно от -60 до +100 °C.
Также указываются стойкость к вибрации, одиночным и многократным ударам, и пониженному атмосферному давлению, что делает его подходящим для ответственных промышленных применений.

Конструктивные признаки

По описаниям поставщиков, это пылебрызгозащищенный соединитель с резьбовой фиксацией, одношпоночной поляризацией корпусов и серебряным покрытием контактов.
Для монтажа могут использоваться варианты с прямым патрубком и гайкой для неэкранированного кабеля; встречаются и исполнения для блочного монтажа.

Что означает индекс

В обозначении 2РТТ20БПН3Г5В обычно читаются следующие признаки: серия 2РТТ, размер корпуса 20, 3 контакта, исполнение розетки, вариант с прямым патрубком и всеклиматическое исполнение по букве «В».
Индекс может немного по-разному трактоваться в каталогах, поэтому для точной расшифровки лучше опираться на конкретный чертеж или ТУ производителя.

Практически важно

Если вы подбираете замену или закладываете его в схему, ключевые проверки — это тип корпуса, число контактов, сочетание контактов, способ монтажа, вид патрубка и климатическое исполнение.
Для взаимозаменяемости стоит отдельно сверить присоединительные размеры и конкретное техническое условие изделия, потому что у поставщиков встречаются разные карточки на одно и то же обозначение.
