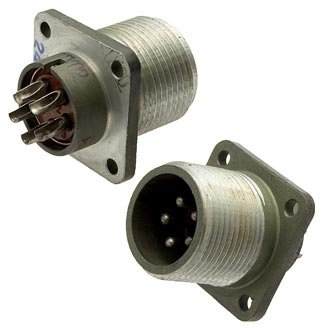

2РТТ20Б5Ш40В

Начинаю поиск информации по запросу. Я загружу доступные публичные источники по маркировке 2РТТ20Б5Ш40В.2РТТ20Б5Ш40В — это цилиндрический низкочастотный приборный (вилочный) соединитель серии 2РТТ, корпусного размера 20 с пятью штырьковыми контактами диаметром 2,5 мм; предназначен для работы в цепях постоянного и переменного тока до частоты ~3 МГц и амплитудного напряжения до 700–850 В, с высокой механической прочностью и широким диапазоном рабочих температур.

Назначение и совместимость

• Предназначен для объемного (панельного/блочного) монтажа как вилочное (приборное) гнездо/вилка; применяется в аппаратуре низкой и средней частоты, измерительных и промышленных установках.

• Совместим с другими разъёмами серии 2РТТ и взаимосочленяем с некоторыми разъёмами ШР/2РТ-А по соответствующим ТУ/ГОСТ (взаимозаменяемость указывается в документации).

Ключевые электрические характеристики

• Количество контактов: 5 контактов, сочетание 40 (5×Ø2,5 мм)..

• Рабочее (амплитудное) напряжение: обычно указывают 700 В (в ряде источников 850 В амплитудное значение — смотреть конкретное ТУ/сертификат производителя)..

• Максимальная частота использования: до примерно 3 МГц (низкочастотный тип)..

• Ток на контакт: для контактов Ø2,5 мм типично 20–35 А (встречаются разные значения по исполнению — проверяйте паспорт изделия)..

• Сопротивление контактов: порядка 1 мОм для Ø2,5 мм (номинальные предельные значения по диаметрам контактов приводятся в ТУ)..

• Сопротивление изоляции: из документации — от 1000 МОм до 5000 МОм в зависимости от источника/условий испытаний..

Механические и эксплуатационные параметры

• Материал контактов: латунь с покрытием серебром (Ag) либо другие сплавы с серебряным покрытием в зависимости от производителя..

• Изолятор: карболит (обычно коричневого цвета) или другой пластик, корпус — алюминиевый сплав с анодированием/оксидированием в зависимости от исполнения..

• Ресурс и прочность: не менее 500 циклов сочленение/расчленение, минимальная наработка порядка 1000 часов; стойкость к вибрациям и ударам (вплоть до сотен g в спецификациях), широкие температурные пределы от −60 до +100 °C (некоторые записи допускают кратковременные перепады до +180 °C)..

• Атмосферные условия: тропическое исполнение/влагозащищённость у отдельных исполнений; рабочее пониженное давление — до 1.3·10^-4 Па (в некоторых ТУ указывают высокую вакуумную стойкость)..

Габариты и монтаж

• Условный размер корпуса 20, тип монтажа — блочный/панельный (вилка блочная); расстояние между монтажными отверстиями примерно 22 мм, диаметр монтажного отверстия ~3,2 мм; размеры корпуса порядка 30×30×42 мм (зависит от исполнения)..

• Резьба крепления (гайка) часто M24×1,5 или другое исполнение в зависимости от варианта патрубка..

Маркировка расшифровка (кратко)

• 2РТТ — серия цилиндрических низкочастотных разъёмов;

• 20 — условный размер корпуса;

• Б — корпус приборный (вилка блочная);

• 5 — количество контактов;

• Ш — штырьковые контакты (вилка);

• 40 — сочетание контактов (типоразмер/расстановка — 5×Ø2,5 мм);

• В — исполнение корпуса/материал (зависит от стандарта производителя)..

Документы и сертификаты

• Для проектирования и официальной приёмки обращайтесь к ТУ/паспортам конкретного производителя (Каскад, Элекон и др.) — параметры в каталогах могут слегка отличаться по показателям изоляции, току и ресурсам; в паспорте указаны точные размеры, схемы подключения и требования по пайке/монтажу..

Пример применения

• Подключение измерительных приборов, коммутационных плат в промышленной электронике, приёмно‑передающей аппаратуры низкой частоты, в условиях повышенных вибраций и экстремальных температур (при соответствующем исполнении)..
