2РТТ20Б3Г5В

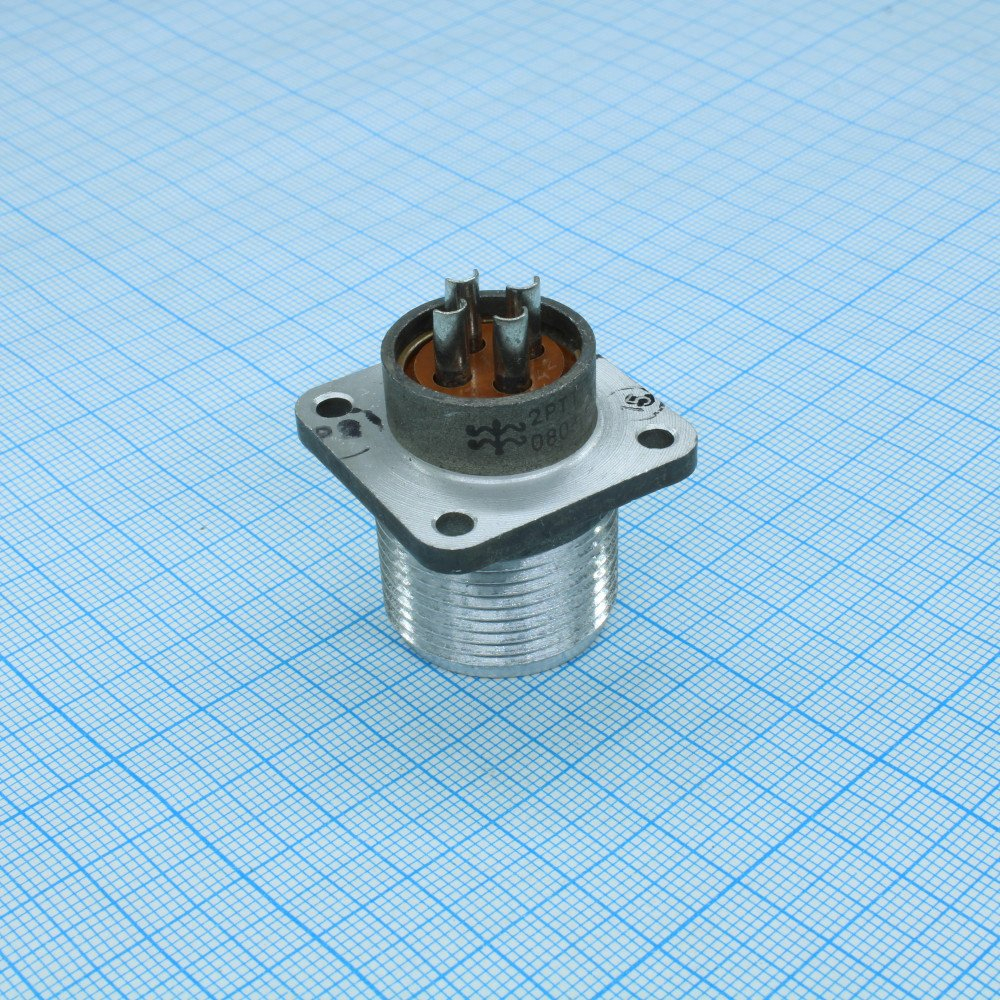

2РТТ20Б3Г5В — это цилиндрическая низкочастотная розетка серии 2РТТ, предназначенная для работы в цепях постоянного и переменного тока в радиоэлектронной и другой аппаратуре. По найденным описаниям, это панельный приборный разъём с 3 контактами Ø 2,5 мм, резьбовым сочленением и пайкой как способом электрического монтажа.

Основные особенности

• Серия: 2РТТ, условный размер корпуса 20.

• Тип: розетка блочная, приборная.

• Контакты: 3 штуки, гнездовые, круглые, извлекаемые.

• Материалы: контакты — латунь с серебряным покрытием, изолятор — карболит, корпус — алюминиевый сплав с оксидированием.

• Сочленение: резьбовое, с одношпоночной поляризацией.

Электрические параметры

• Максимальное рабочее напряжение: до 850 В.

• Рабочий ток на контакт: до 35 А для контактов Ø 2,5 мм.

• Сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции: 1000 МОм.

Конструкция и монтаж

Разъём рассчитан на установку на панель, с пайкой проводов к контактам. Габариты корпуса указаны как 30 × 30 × 42 мм, масса — около 26,8 г. Взаимосочленение заявлено с кабельными вилками 2РТ-А и ШР.

Условия эксплуатации

Из найденных данных следует, что соединитель относится к всеклиматическому исполнению В и работает в диапазоне температур от -60 до +100 °C. Также указывается ресурс не менее 500 циклов сочленения-расчленения и срок сохраняемости до 15 лет.

Кому полезен

Такой разъём обычно выбирают, когда нужен компактный, прочный и сравнительно высокотоковый соединитель для промышленной или приборной аппаратуры, где важны надёжность контакта и резьбовая фиксация. Если нужно, могу отдельно разобрать маркировку 2РТТ20Б3Г5В по символам и объяснить, что означает каждая часть обозначения.
