2РТТ20Б3Г38В

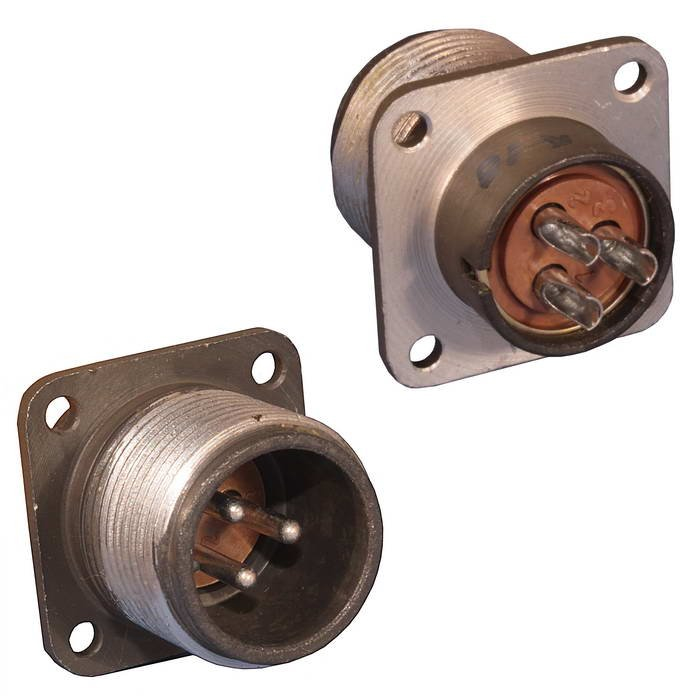

2РТТ20Б3Г38В — это блочная приборная розетка цилиндрического низкочастотного соединителя серии 2РТТ с 3 контактами и резьбовым сочленением. Он предназначен для работы в цепях постоянного, переменного и импульсного тока, а по найденным данным рассчитан на напряжение до 850 В и ток до 35 А.

Что это за изделие

По конструкции это соединитель объемного монтажа, то есть для установки в прибор, панель или блок с пайкой проводов, а не для печатной платы. Корпус выполнен из алюминиевого сплава, изолятор — карболит, контактная часть — гнездо.

Основные характеристики

• Серия: 2РТТ.

• Условный размер корпуса: 20.

• Количество контактов: 3.

• Условный номер контактного набора: 38, 3 контакта Ø 1,5 мм.

• Тип соединителя: розетка блочная, приборная.

• Метод сочленения: резьбовой.

• Метод монтажа: объемный, присоединение проводов — пайка.

• Номинальное напряжение: 850 В.

• Рабочий ток: 35 А.

• Сопротивление контактов: не более 1 мОм.

• Сопротивление изоляции: 5000 МОм.

Условия эксплуатации

Изделие относится к всеклиматическому исполнению «В» и рассчитано на широкий температурный диапазон от -60 до +100 °C. Также заявлены стойкость к вибрации, ударным нагрузкам и высокая влажность до 98% при +20 °C.

Практический смысл маркировки

Маркировка 2РТТ20Б3Г38В обычно читается так: серия 2РТТ, корпус размера 20, 3 контакта, контактный набор 38, климатическое исполнение «В». Для подбора ответной части важно сверять именно количество контактов, размер корпуса и схему расположения контактов.

Где применяют

Такие разъемы ставят в промышленной и приборной аппаратуре, где нужна механически надежная и сравнительно стойкая к вибрации стыковка проводов. Это типичный вариант для силовых и сигнальных цепей в оборудовании, шкафах, блоках и измерительных устройствах.
