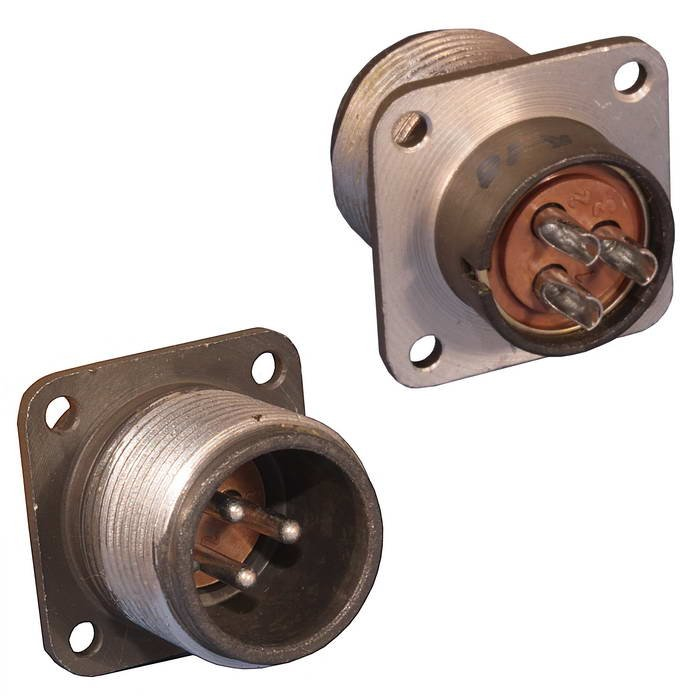

2РТТ20Б2Ш4В

2РТТ20Б2Ш4В — это цилиндрический низкочастотный соединитель серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц. Это вилка блочного исполнения, без патрубка, с 2 контактами и климатическим исполнением В.

Основные признаки

• Условный размер корпуса: 20.

• Часть соединителя: вилка.

• Количество контактов: 2.

• Тип контактов: штырь, сочленение резьбовое.

• Присоединение проводов: пайка.

Конструкция

Корпус обычно приборный, из алюминиевого сплава, с оксидированным покрытием; изолятор выполнен из карболита. Контакты латунные с серебряным покрытием, контактная группа рассчитана на сочленение с кабельными розетками 2РТ-А и ШР.

Электрические параметры

Для этой серии указывают рабочее напряжение до 850 В и рабочий ток до 35 А на контакт для сочетания с контактами диаметром 2,5 мм. Номинальная частота — до 3000 Гц, сопротивление изоляции — 1000 МОм, ресурс — 500 сочленений-расчленений, минимальная наработка — 1000 часов.

Условия эксплуатации

Соединитель рассчитан на температурный диапазон от -60 до +100 °C, при этом для серии 2РТТ также приводится устойчивость к вибрации, ударам и пониженному атмосферному давлению. Это делает его типичным решением для радиоэлектронной и радиотехнической аппаратуры, где нужна прочная низкочастотная цилиндрическая связь.

Как расшифровывается обозначение

• 2РТТ — серия соединителя.

• 20 — размер корпуса.

• Б — блочный корпус.

• 2 — два контакта.

• Ш — вилка.

• 4 — номер сочетания контактов.

• В — всеклиматическое исполнение.
