| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
55322РТТ20КУН5Ш7В |  | ПОД ЗАКАЗ | ||||||
55332РТТ20КУНГ40В | «5» |  | ПОД ЗАКАЗ | 3300 ₽ | ||||
55342РТТ20КУНГ40В | «5» |  | ПОД ЗАКАЗ | 3300 ₽ | ||||
55352РТТ20КУНГ7 | «5» |  | ПОД ЗАКАЗ | 900 ₽ | ||||
55362РТТ20КУНШ40В | «5» |  | ПОД ЗАКАЗ | 1750 ₽ | ||||
55372РТТ20КУНШ7 | «5» |  | ПОД ЗАКАЗ | 900 ₽ | ||||
55382РТТ20КУНШ7В | «5» |  | ПОД ЗАКАЗ | 2400 ₽ | ||||
505662РТТ20КУЭ2Г4ВПроизводитель: Элекон | Год: 2024, «ОТК» |  | > 40 шт. | 3550 ₽ | ||||
505672РТТ20КУЭ2Г4ВПроизводитель: Каскад | Год: 2024, «ОТК» |  | > 40 шт. | 2500 ₽ | ||||
55412РТТ20КУЭ2Г4В |  | ПОД ЗАКАЗ | ||||||
55422РТТ20КУЭ2Г4В |  | ПОД ЗАКАЗ | ||||||
55432РТТ20КУЭ2Ш4ВПроизводитель: Элекон | Год: 2024, «ОТК» |  | > 41 шт. | 3250 ₽ | ||||
55442РТТ20КУЭ2Ш4ВПроизводитель: Каскад | Год: 2024, «ОТК» |  | > 98 шт. | 2500 ₽ | ||||
55452РТТ20КУЭ2Ш4В |  | ПОД ЗАКАЗ | ||||||
55462РТТ20КУЭ2Ш4В |  | ПОД ЗАКАЗ | ||||||
55472РТТ20КУЭ3Г38ВПроизводитель: Элекон | Год: 2024, «ОТК» |  | > 42 шт. | 3550 ₽ | ||||
55482РТТ20КУЭ3Г38ВПроизводитель: Каскад | Год: 2024, «ОТК» |  | > 99 шт. | 2600 ₽ | ||||
55492РТТ20КУЭ3Г5ВПроизводитель: Элекон | Год: 2024, «ОТК» |  | > 43 шт. | 3550 ₽ | ||||
55502РТТ20КУЭ3Г5ВПроизводитель: Каскад | Год: 2024, «ОТК» |  | > 112 шт. | 2500 ₽ | ||||
55512РТТ20КУЭ3ГВПроизводитель: Элекон | «5» |  | ПОД ЗАКАЗ | 1800 ₽ | ||||
55522РТТ20КУЭ3ГВ | «5» |  | ПОД ЗАКАЗ | 1700 ₽ | ||||
55532РТТ20КУЭ3Ш38ВПроизводитель: Элекон | Год: 2024, «ОТК» |  | > 44 шт. | 3550 ₽ | ||||
55542РТТ20КУЭ3Ш38ВПроизводитель: Каскад | Год: 2024, «ОТК» |  | > 113 шт. | 2600 ₽ | ||||
55552РТТ20КУЭ3Ш38В |  | ПОД ЗАКАЗ | ||||||
55562РТТ20КУЭ3Ш5ВПроизводитель: Элекон | Год: 2024, «ОТК» |  | > 45 шт. | 3550 ₽ |

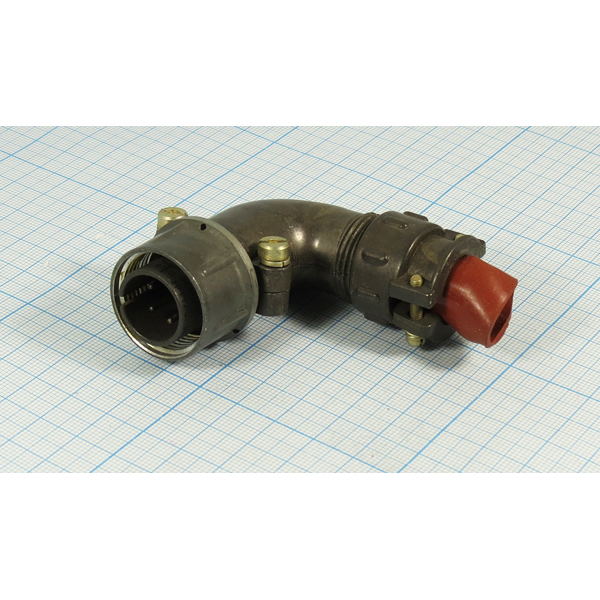

Соединители 2РТТ20 — это теплостойкие цилиндрические коннекторы ручного соединения для внутреннего объемного монтажа, входящие в серию 2РТТ. Они предназначены для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.
Основные характеристики 2РТТ20
| Параметр | Значение |
|---|---|
| Количество контактов | 2, 3, 4 или 5 |
| Рабочее напряжение | до 700 В (амплитудное значение) |
| Максимальный ток на контакт | 20 А или 35 А |
| Частота тока | до 3 МГц (постоянный или переменный ток) |
| Материал контактов | серебро |
| Сопротивление контактов | 0,0025 Ом (для диаметра 1,5 мм); 0,001 Ом (для диаметра 2,5 мм) |
| Климатическое исполнение | В |
| Метод монтажа | пайка |
Конструктивные особенности
Форма : цилиндрические с резьбовой фиксацией сочленённого положения
Поляризация : одношпоночная
Покрытие контактов : серебро
Типы исполнения : вилки и розетки, могут быть блочными (приборными) или кабельными
Устойчивость : высокая стойкость к воздействию влаги и агрессивных сред
Применение
Соединители 2РТТ20 используются в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре как соединители общего назначения. Они подходят для внутреннего монтажа в оборудовании, где требуется надёжное разъёмное соединение с токовой нагрузкой до 35 А на контакт.
Серия 2РТТ в целом включает размеры корпусов 16, 20, 28, 32, 36, 40, 48, 55, 60, где «20» указывает на условный размер корпуса соединителя.
