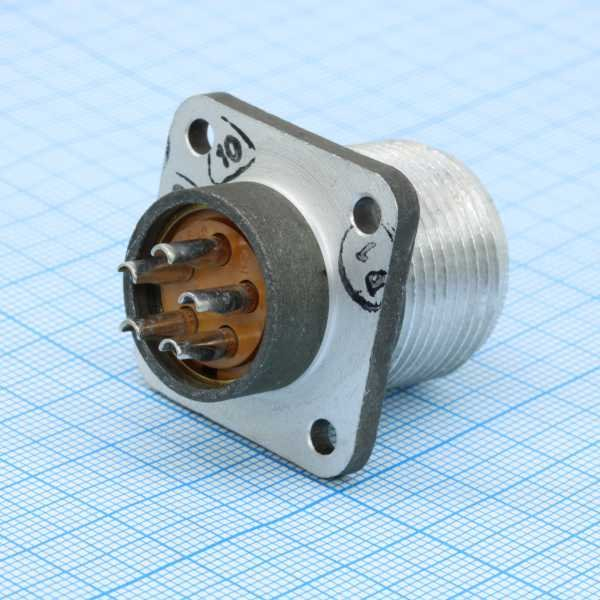

2РТТ205Г7В

2РТТ205Г7В — это советско-российский низкочастотный цилиндрический соединитель серии 2РТТ с резьбовой фиксацией сочленённого положения. По логике обозначения это блочная розетка с 5 контактами, вариантом сочетания контактов 7 и исполнением «В» для всеклиматического применения.

Что означает обозначение

• 2РТТ — серия низкочастотных цилиндрических соединителей.

• 20 — условный размер корпуса.

• 5 — число контактов.

• Г — розетка.

• 7 — сочетание контактов.

• В — всеклиматическое исполнение.

Основные свойства

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц, при напряжении до 850 В амплитудного значения. Для него указывают рабочий диапазон температур примерно от -60 до +100 °C, металлический корпус и карболитовый изолятор. Это делает его типичным решением для аппаратуры, где важны механическая прочность, устойчивость к климату и надёжное фиксированное соединение.

Конструктивно

У этой группы соединителей корпус цилиндрический, сочленение резьбовое, а исполнение может быть блочным или кабельным в зависимости от конкретной модификации. Для версии без патрубка используется блочный монтаж, что удобно в панелях и корпусах оборудования. В похожих исполнениях серии встречаются варианты с прямым патрубком и экранированным кабелем, но это уже относится к другим буквенным индексам внутри семейства.

Где применяют

Такие разъёмы обычно ставят в промышленной и специальной аппаратуре, измерительных приборах, блоках управления и устройствах связи. Их ценят за простую механику, ремонтопригодность и понятную систему обозначений. Если нужно, могу отдельно расшифровать именно 2РТТ205Г7В по всем буквам и цифрам или сравнить его с другими разъёмами серии 2РТТ.
