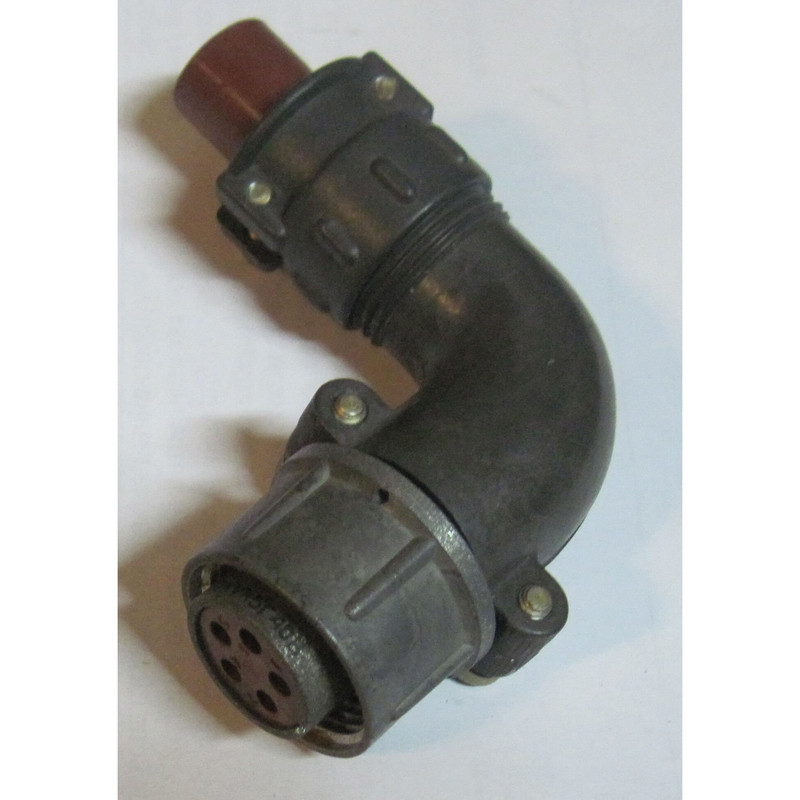

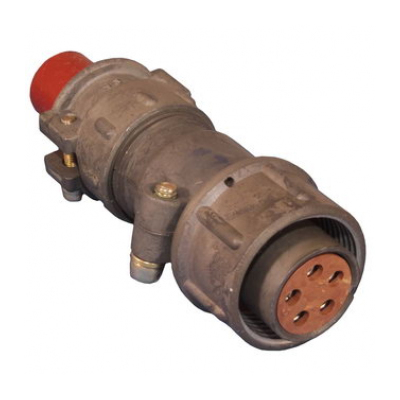

Разъем 2РТТ20КУН5Г40В является частью серии пылебрызгозащищенных соединителей типа 2РТТ, предназначенных для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Эти разъемы используются в различных областях, включая радиоэлектронную и радиотехническую аппаратуру, где требуется надежное соединение.

Основные характеристики

• Тип соединения : Резьбовое
• Размер корпуса : 20
• Количество контактов : 5
• Рабочее напряжение : до 700 В
• Рабочий ток на контакт : не менее 0,2 А
• Сопротивление изоляции : не менее 1000 МОм
• Число сочленений-расчленений : до 500
• Минимальная наработка : 10,000 часов
• Температурный диапазон эксплуатации : от -60°С до +100°С

Условия эксплуатации

Разъемы 2РТТ20КУН5Г40В устойчивы к различным механическим и климатическим воздействиям. Они могут функционировать в условиях синусоидальной вибрации с частотой от 1 Гц до 5000 Гц и амплитудой ускорения до 300 м/с?. Также разъемы выдерживают механические удары с ускорением до 10,000 м/с?.

Конструктивные особенности

Разъем состоит из двух частей: вилки и розетки, которые могут быть как блочными, так и кабельными. Он имеет одношпоночную поляризацию корпусов и может быть взаимосочленяем с другими соединителями серии ШР. Разъемы также имеют различные варианты исполнения в зависимости от условий приемки, включая военную приемку (обозначение ВП).
