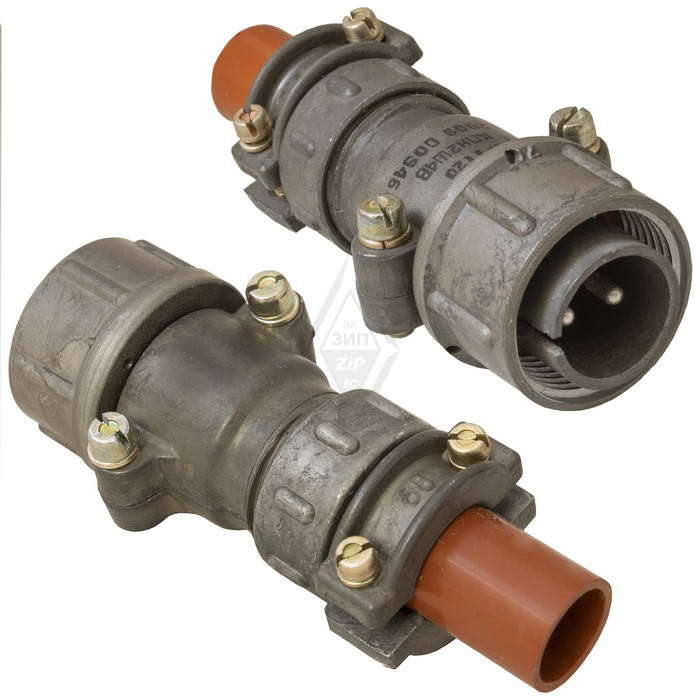

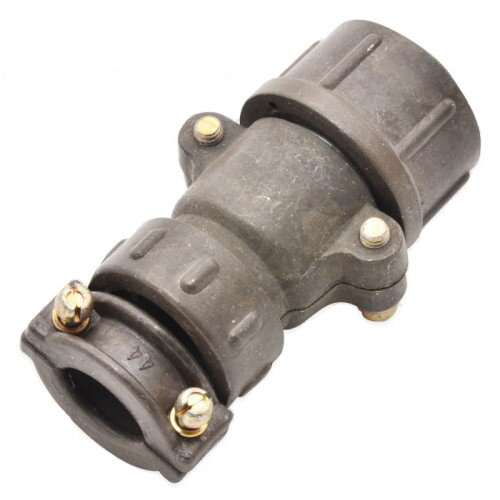

Разъем 2РТТ20КПН2Ш4В представляет собой кабельную вилку с прямым патрубком, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В. Этот соединитель относится к классу низкочастотных цилиндрических разъемов с резьбовой фиксацией, что обеспечивает надежное соединение.

Технические характеристики

• Тип соединителя: Негерметичный, теплостойкий, тропикоустойчивый.
• Количество контактов: 2.
• Сочетание контактов: 4.
• Рабочий ток на контакт: От 20 до 200 А.
• Сопротивление контактов: Не более 1,5 мм - 2,5 мОм; не более 2,5 мм - 1 мОм и так далее.
• Сопротивление изоляции: Не менее 1000 МОм.
• Рабочая температура: От -60 °C до +100 °C.
• Гарантийный срок хранения: Не менее 15 лет со дня изготовления.

Конструкция

Разъем состоит из двух частей: вилки и розетки. вилки и розетки могут быть как приборными, так и кабельными. Конструкция может включать прямые или угловые патрубки, а также гайки для экранированных или неэкранированных кабелей.

Применение

Соединители 2РТТ используются в различных областях электроники и радиотехники для соединения и разъединения электрических цепей. Они находят применение в электро- и радиоаппаратуре специального и общего назначения.

Условия эксплуатации

Разъемы 2РТТ устойчивы к механическим воздействиям, вибрациям и имеют защиту от пыли и брызг. Они могут использоваться в сложных климатических условиях благодаря всеклиматическому исполнению.Таким образом, разъем 2РТТ20КПН2Ш4В является надежным решением для подключения электрических цепей в различных сферах применения.
