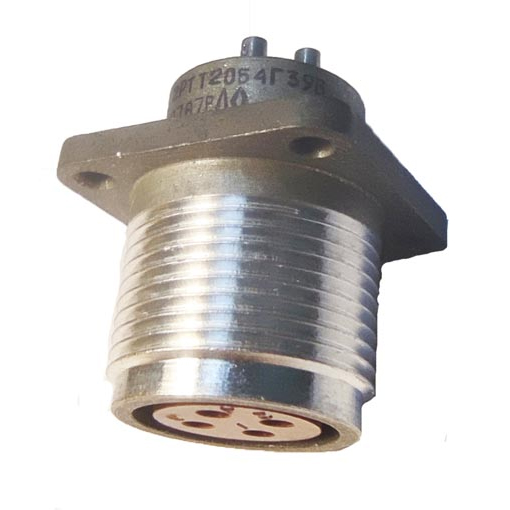

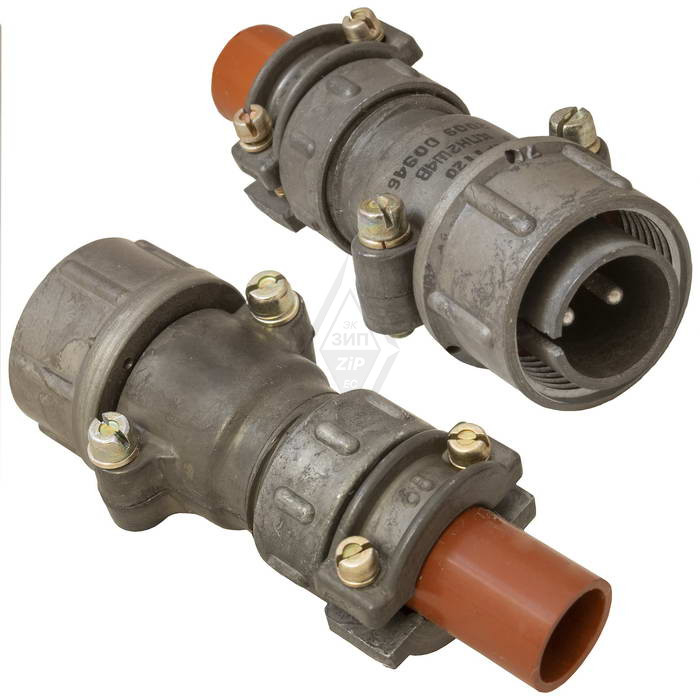

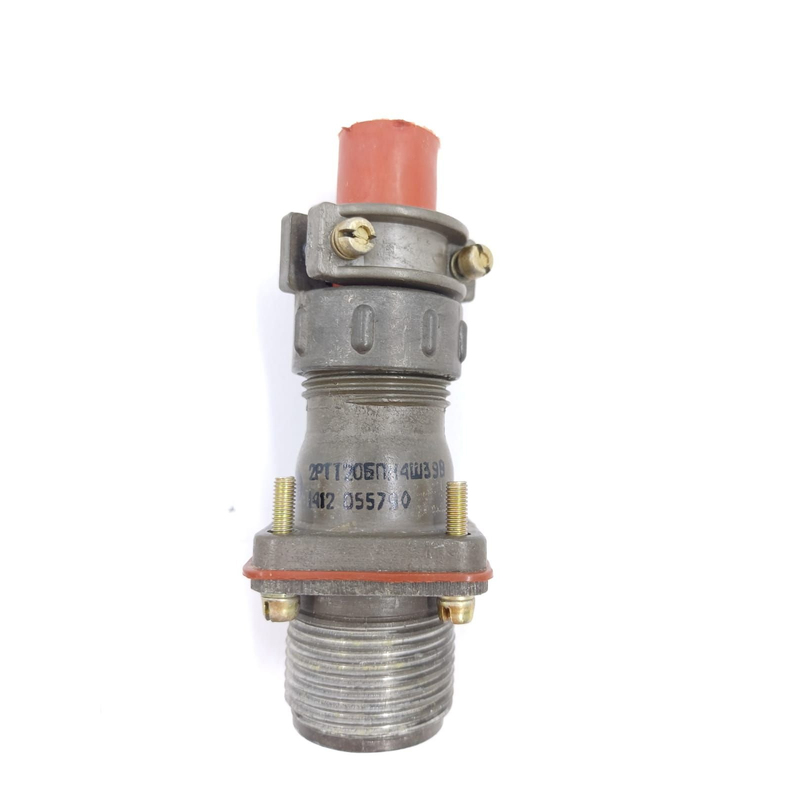

Разъём 2РТТ20БПН4Г39В ВП в заводской упаковке представляет собой низкочастотный цилиндрический соединитель, предназначенный для надёжного соединения электрических цепей.​

Описание

Это розетка блочная (Б) с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н), имеющая 4 контакта. Она используется для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Метод монтажа — пайка, покрытие контактов — серебро, исполнение всеклиматическое (В) для внутреннего монтажа.

Расшифровка обозначения

• 2РТТ — тип соединителя (цилиндрический, резьбовая фиксация).

• 20 — условный размер корпуса.

• Б — блочный корпус.

• ПН — прямой патрубок с гайкой для неэкранированного кабеля.

• 4 — количество контактов.

• Г — розетка.

• 39 — сочетание контактов (диаметр Ø1,5 мм).

• В — всеклиматическое исполнение.​

Применение

Разъём применяется в электро- и радиоаппаратуре для соединения/разъединения проводов, кабелей, узлов и блоков. Соответствует ТУ ГЕ0.364.120ТУ, категории качества ВП (военный приёмка), поставляется в заводской упаковке (ЗАВ. УПАК.). Взаимосочленяем с соединителями ШР и 2РТ-А.
