Назначение и общая характеристика

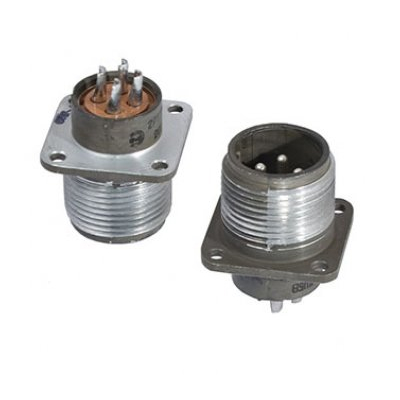

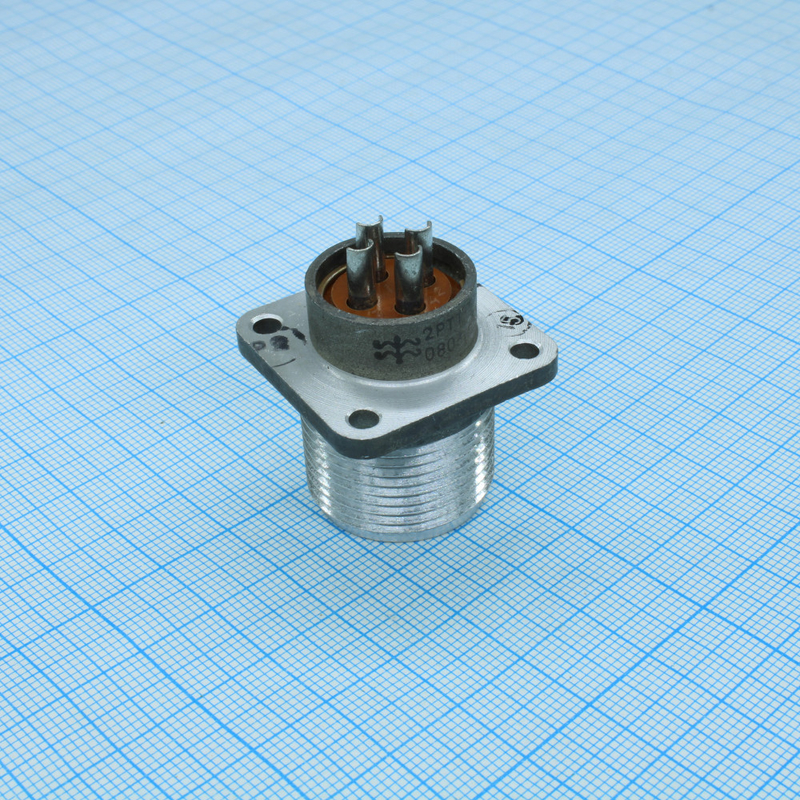

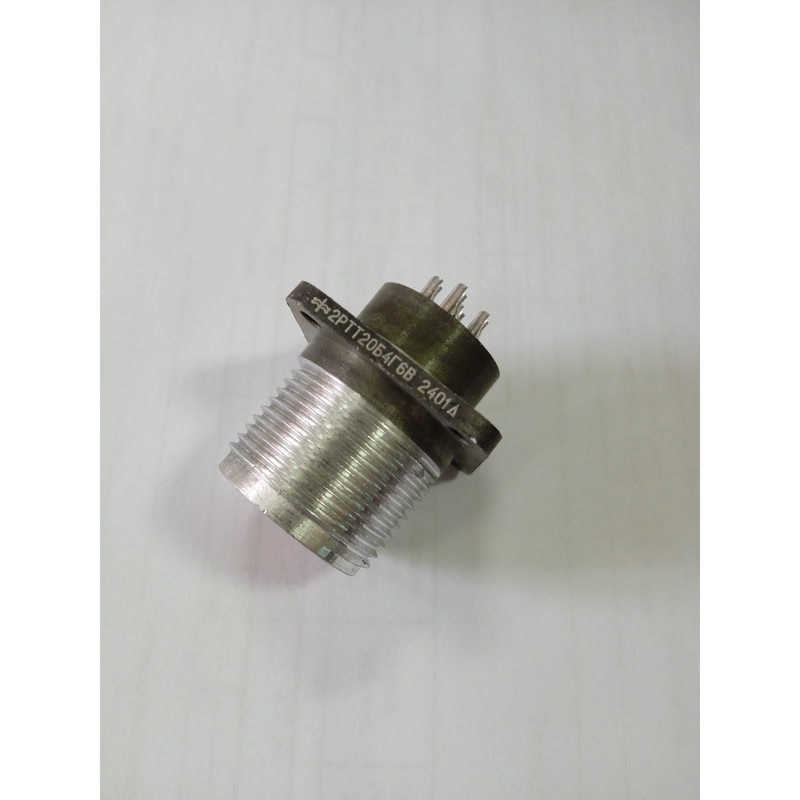

РАЗЪЕМ 2РТТ20Б4Г6В ВП — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РТТ20 и имеет артикул 7570. По данным каталога, соединитель рассчитан на применение при напряжении до 850 В и выпускается в пылебрызгозащищённом исполнении.

Модель относится к соединителям общего назначения. Она может использоваться в радиоэлектронной и радиотехнической аппаратуре, где требуется цилиндрическое разъёмное соединение с четырьмя контактами и блочным корпусом. Исполнение рассчитано на эксплуатацию в различных климатических условиях, поэтому изделие применимо в промышленных и военных приложениях при соблюдении заявленных параметров.

Конструкция и основные характеристики

Обозначение и исполнение

• Тип соединителя: 2РТТ.
• Условный размер корпуса: 20.
• Количество контактов: 4.
• Вид корпуса: блочный (Б).
• Тип патрубка: прямой (П).
• Климатическое исполнение: всеклиматическое (В).
• В наименовании товара указано исполнение «ВП»; в предоставленных данных оно не расшифровывается отдельно.

Соединитель выполнен в цилиндрическом корпусе блочного исполнения. Прямой патрубок (П) указан в составе обозначения. Пылебрызгозащищённая конструкция снижает влияние пыли и брызг на контактную группу при эксплуатации в соответствующих условиях.

Электрические параметры

• Рабочее напряжение: до 850 В.
• Частота: до 3 МГц.
• Рабочий ток на контакт: не менее 0,2 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 10 000 часов.

Перечисленные параметры характеризуют электрическую прочность изоляции и ресурс коммутационных операций. Значение сопротивления изоляции не менее 1000 МОм свидетельствует о пригодности соединителя для цепей, где требуется ограничить утечки. Ресурс в 500 циклов сочленения и расчленения задаёт ориентир по механическому износу контактной пары.

Условия эксплуатации

Температурный диапазон эксплуатации соединителя составляет от -60 °C до +100 °C. Такое исполнение подходит для работы в условиях выраженных температурных перепадов. Пылебрызгозащищённое исполнение дополняет всеклиматическое исполнение и расширяет область применения изделия.

В предоставленных данных указано, что соединитель выдерживает механические нагрузки: одиночные удары с ускорением до 10 000, многократные удары с ускорением до 1 500 и вибрации в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения до 300. Размерность ускорения в предоставленных данных не указана, поэтому значения приведены без единиц измерения.

Устойчивость к ударам и вибрациям важна для аппаратуры, работающей на подвижных объектах или в условиях транспортных нагрузок. При этом конкретные допустимые режимы должны подтверждаться условиями эксплуатации конкретной аппаратуры.

Применение

Соединители 2РТТ применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Модель 2РТТ20Б4Г6В ВП может использоваться в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Благодаря четырём контактам и блочному корпусу соединитель подходит для компактных узлов, где требуется организовать разъёмное соединение с прямым патрубком.

Изделие находит применение в промышленных и военных приложениях, где важны устойчивость к климатическим воздействиям, ударам и вибрациям. Артикул товара — 7570. Производитель в предоставленных данных не указан; сведения о стране производства, сертификатах и комплектации в описании не приводятся, поскольку они отсутствуют в исходной информации.
