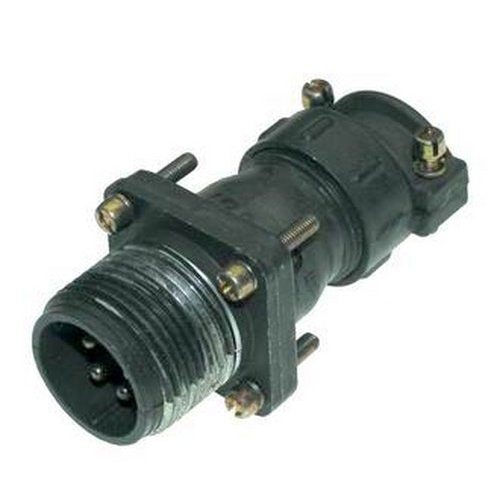

2РТТ20П4НШ8-А

Цена:

1350 ₽

Технические характеристики

2РТТ20П4НШ8-А

2РТ20П4НШ8-А — это кабельная розетка низкочастотного цилиндрического соединителя серии 2РТ, предназначенная для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Условное обозначение 2РТ20П4НШ8-А расшифровывается следующим образом: 2РТ — тип соединителя, 20 — условный размер корпуса, П — конструктивное исполнение приборной части с прямым патрубком, 4 — количество контактов диаметром 2,5 мм, Н — гайка патрубка для неэкранированного кабеля, Ш — розеточные контакты, 8 — сочетание контактов, А — материал изолятора.

Технические характеристики

Соединитель негерметичный, всеклиматического исполнения (УХЛ или аналог), с монтажом пайкой объемного типа и резьбовой фиксацией. +1
Он выдерживает ток до 25 А на контакт (общий до 100 А), сопротивление контакта не более 1 мОм, сопротивление изоляции не менее 5000 МОм. +1
Рабочий диапазон температур — от -60°C до +100°C, количество сочленений-расчленений — 500, наработка — не менее 1000 часов.

Условия эксплуатации

Соединитель устойчив к синусоидальной вибрации (1–5000 Гц, до 300 м/с² или 30 g), механическим ударам (до 5000 м/с² для одиночного), пониженному давлению (1,3·10⁻⁴ Па) и повышенной влажности (98% при +40°C). +2
Покрытие контактов — никель (благодаря букве "Н" в конце).
Применяется в радиоэлектронной и радиотехнической аппаратуре.

Описание

Назначение

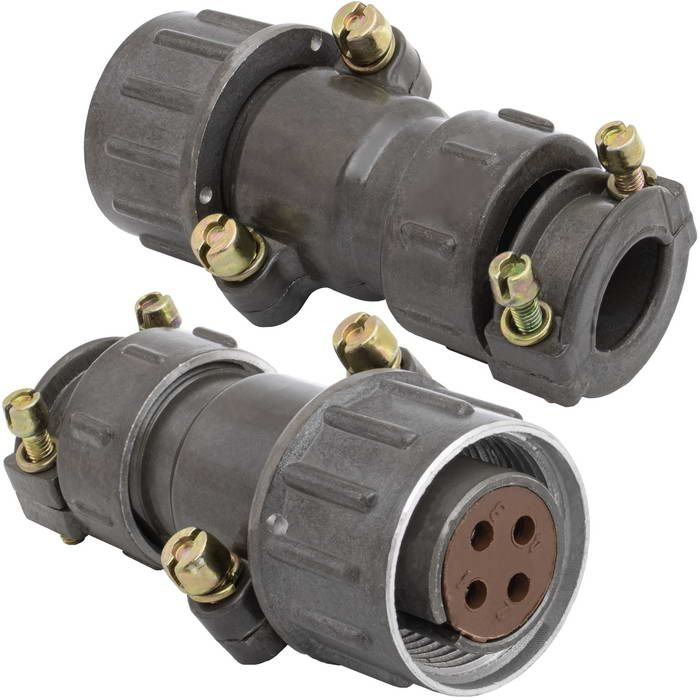

2РТТ20П4НШ8-А — это кабельная розетка низкочастотного цилиндрического соединителя серии 2РТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для электрического соединения и механического сочленения кабельных линий с приборной частью соединителя.

Расшифровка условного обозначения

Условное обозначение 2РТТ20П4НШ8-А построено по стандартной схеме маркировки соединителей серии 2РТ и содержит следующие сведения:

2РТТ — тип соединителя;
20 — условный размер корпуса;
П — конструктивное исполнение приборной части с прямым патрубком;
4 — количество контактов диаметром 2,5 мм;
Н — гайка патрубка для неэкранированного кабеля;
Ш — розеточные контакты;
8 — сочетание контактов;
А — материал изолятора.

Технические характеристики

Соединитель выполнен негерметичным, во всеклиматическом исполнении (УХЛ или аналог), с монтажом пайкой объёмного типа и резьбовой фиксацией. Основные электрические и эксплуатационные параметры приведены ниже:

ток на контакт — до 25 А, общий ток — до 100 А;
сопротивление контакта — не более 1 мОм;
сопротивление изоляции — не менее 5000 МОм;
рабочий диапазон температур — от -60 °C до +100 °C;
количество сочленений-расчленений — 500;
наработка — не менее 1000 часов;
покрытие контактов — никель (буква «Н» в конце обозначения).

Условия эксплуатации

Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Изделие выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате для одиночного удара, а также сохраняет работоспособность при пониженном давлении 1,3 умножить на 10 в минус четвёртой степени Паскаля и при повышенной влажности 98 процентов при температуре +40 °C.

Применение

Розетка 2РТТ20П4НШ8-А применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение при работе с токами до 25 А на контакт. Резьбовая фиксация обеспечивает устойчивость сочленения при вибрационных и ударных нагрузках, а всеклиматическое исполнение позволяет использовать изделие в широком диапазоне температур и при повышенной влажности. Монтаж выполняется пайкой объёмного типа, что делает розетку пригодной для стационарной и подвижной аппаратуры различного назначения.
