Назначение соединителя 2РТТ20П2ЭШ4В

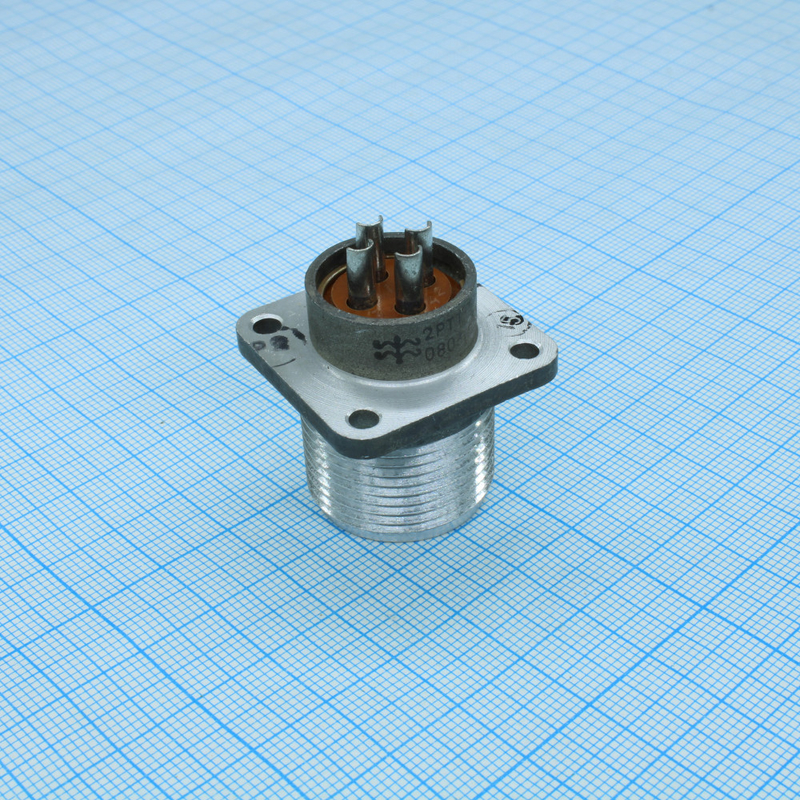

Соединитель 2РТТ20П2ЭШ4В (артикул 5599, категория 2РТТ20) представляет собой низкочастотный цилиндрический соединитель блочного типа. Его основное назначение — надёжное соединение и разъединение электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие предназначено для объёмного монтажа и применяется там, где требуется стабильный электрический контакт при воздействии внешних дестабилизирующих факторов.

Конструктивно соединитель относится к приборному виду корпуса, то есть рассчитан на установку непосредственно на блок, панель или шасси аппаратуры. Резьбовая фиксация обеспечивает механическую прочность сочленения и предотвращает самопроизвольное разъединение под действием вибрации и ударов.

Расшифровка обозначения

Маркировка 2РТТ20П2ЭШ4В построена по стандартной схеме, принятой для данной серии соединителей. Расшифровка элементов обозначения выглядит следующим образом:

• 2РТТ — обозначение серии соединителей;
• 20 — условный размер корпуса;
• П — вид корпуса, а именно приборный;
• 2 — количество контактов;
• Э — особенности исполнения, например экранирование или особое покрытие;
• Ш — штыревые контакты;
• 4 — номер контактного набора, соответствующий диаметру контактов 2,5 мм;
• В — всеклиматическое исполнение.

Такая структура обозначения позволяет однозначно определить основные конструктивные и эксплуатационные параметры изделия без обращения к дополнительной документации.

Подтверждённые технические особенности

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при максимальном напряжении 850 В (амплитудное значение). Изделие сохраняет работоспособность в широком диапазоне условий эксплуатации.

К подтверждённым особенностям относятся:

• устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• стойкость к многократным механическим ударам с ускорением до 1500 метров на секунду в квадрате;
• рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия;
• работоспособность при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия;
• ресурс не менее 500 циклов сочленения и расчленения;
• наработка не менее 1000 часов.

Соединители серии 2РТТ являются пылебрызгозащищёнными, теплостойкими, тропико- и всеклиматическими. Исполнение В подтверждает пригодность изделия для эксплуатации в различных климатических зонах.

Применение и совместимость

Соединитель 2РТТ20П2ЭШ4В применяется в различных электро- и радиоаппаратах для объёмного монтажа с резьбовой фиксацией. Он востребован в составе блоков радиоэлектронной и радиотехнической аппаратуры, где требуется компактное и надёжное соединение цепей с небольшим числом контактов.

Важной эксплуатационной особенностью является взаимосочленяемость соединителей серии 2РТТ с изделиями серий ШР и 2РТ-А. Это расширяет область применения и упрощает замену или комплектование аппаратуры. Благодаря приборному корпусу, штыревым контактам с диаметром 2,5 мм и всеклиматическому исполнению соединитель подходит для использования в аппаратуре, работающей в сложных условиях: при повышенной влажности, значительных перепадах температуры, вибрационных и ударных нагрузках.

Таким образом, 2РТТ20П2ЭШ4В представляет собой надёжный низкочастотный соединитель блочного типа с двумя контактами, предназначенный для ответственных применений в радиоэлектронной и радиотехнической аппаратуре.
