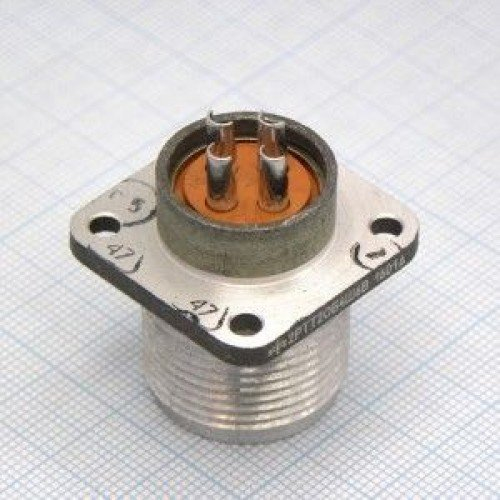

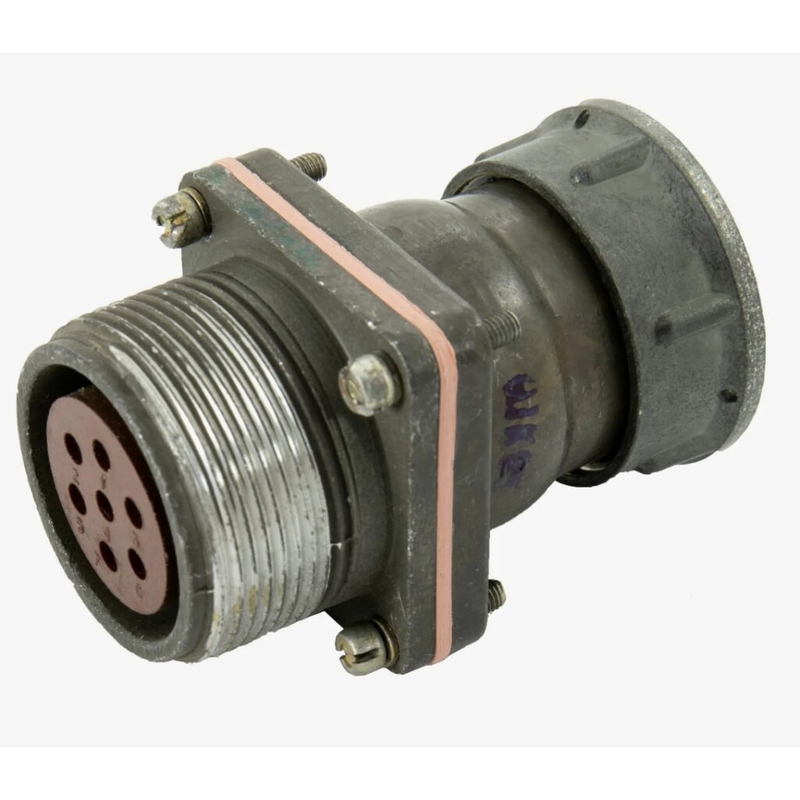

2РТТ20КУНШ7 — это низкочастотный цилиндрический электрический соединитель объемного монтажа с резьбовой фиксацией, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока.

Назначение

Он используется в радиоэлектронной и радиотехнической аппаратуре для работы на частотах до 3 МГц при амплитудном напряжении до 700–850 В. +2
Соединители серии 2РТТ негерметичные, теплостойкие и тропикоустойчивые, подходят для жестких условий эксплуатации.​

Конструкция

Модель 2РТТ20КУНШ7 представляет собой кабельную вилку (КУ) с угловым патрубком (У) и гайкой для неэкранированного кабеля.​
Условный размер корпуса — 20, вид сочленения — резьбовое с одношпоночной поляризацией, покрытие контактов — серебро, монтаж — пайкой. +1
Состоит из вилки и розетки, которые могут быть приборными или кабельными с прямым/угловым патрубком.​

Характеристики

Механические: выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10000 м/с²), линейные нагрузки (до 2000 м/с²); наработка — минимум 1000 ч при 500 сочленениях-расчленениях. +1
Электрические: сопротивление контакта — до 2,5 мОм, изоляции — не менее 1000–5000 МОм; рабочие токи зависят от схемы контактов. +2
Климатические: температура от -60 до +100°C (с перегревом контактов до +180°C), влажность до 98% при +40°C, пониженное давление до 1,3·10⁻⁴ Па.

Расшифровка обозначения

2РТТ — тип соединителя; 20 — размер корпуса; К — кабельный; У — угловой патрубок; Н — неэкранированный кабель; Ш7 — схема контактов (5 шт.); В — всеклиматическое исполнение.​
