Назначение соединителя 2РТТ20КУНГ7

2РТТ20КУНГ7 — это цилиндрический низкочастотный соединитель серии 2РТТ с условным размером корпуса 20, предназначенный для надёжного соединения электрических цепей. Изделие применяется в электро- и радиоаппаратуре, а также в контрольно-измерительных приборах для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

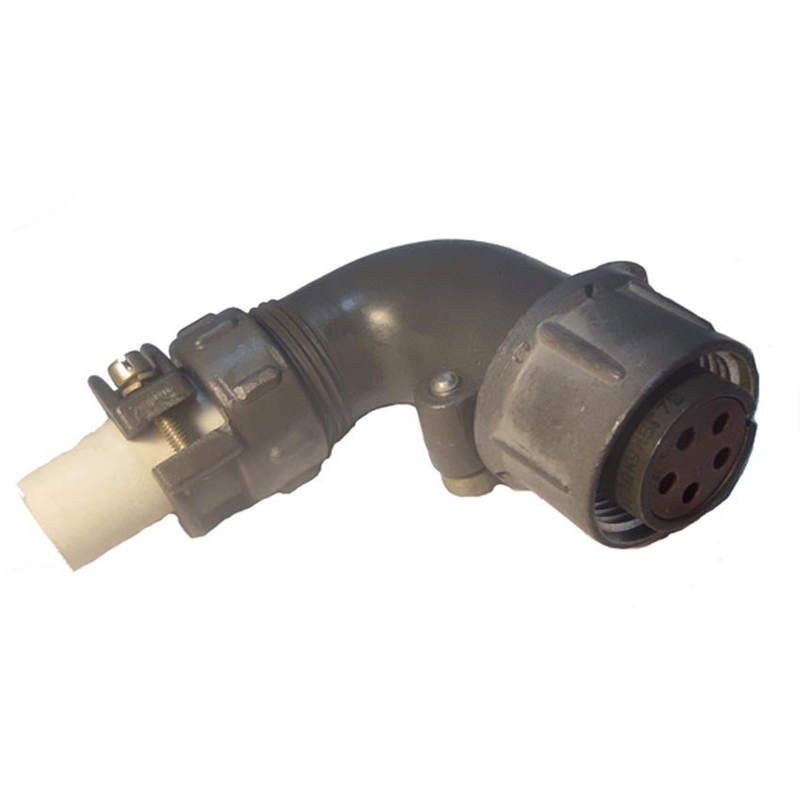

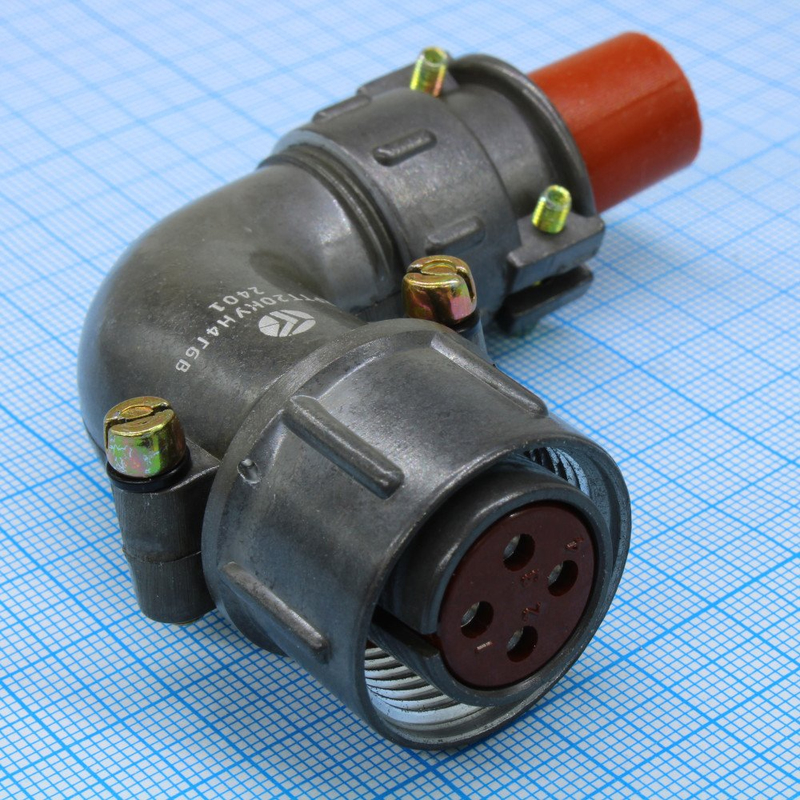

Конструктивно соединитель представляет собой кабельную вилку (обозначение «КУ») с угловым патрубком (обозначение «У») и гайкой для монтажа неэкранированным кабелем. Такое исполнение позволяет подводить кабель под углом к оси соединителя, что удобно при ограниченном пространстве внутри прибора или шкафа.

Модификация оснащена 5 контактами диаметром 1,5 мм, что соответствует расшифровке «5» в составе обозначения. Благодаря пылебрызгозащищённому, теплостойкому и всеклиматическому исполнению соединитель сохраняет работоспособность в разнообразных условиях эксплуатации.

Расшифровка обозначения и исполнение

Маркировка 2РТТ20КУНГ7 «5» несёт информацию о типе, типоразмере и конструкции изделия. Ниже приведены основные элементы обозначения.

• 2РТТ — тип цилиндрического низкочастотного соединителя серии 2РТТ.
• 20 — условный размер корпуса.
• КУ — кабельная вилка с угловым патрубком.
• Н — исполнение с гайкой для монтажа неэкранированным кабелем.
• Г7 — конструктивное исполнение, соответствующее 5 контактам диаметром 1,5 мм.
• «5» — приёмка по категории «5».

Сочетание перечисленных признаков определяет область применения и способы монтажа: соединитель рассчитан на объёмный внутренний монтаж пайкой.

Технические характеристики

Приведённые ниже параметры подтверждены данными о товаре и характеризуют электрические и эксплуатационные возможности соединителя 2РТТ20КУНГ7.

• Максимальное рабочее напряжение: 700–850 В (амплитудное значение).
• Рабочий ток на контакт: до 2,5 А при диаметре контакта 1,5 мм.
• Число контактов: 5.
• Диаметр контактов: 1,5 мм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Наработка: не менее 1000 часов.
• Число сочленений-расчленений: до 500 циклов.
• Рабочая частота: до 3 МГц.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель рассчитан на работу в жёстких условиях, характерных для промышленной, транспортной и полевой аппаратуры. Он выдерживает вибрацию в диапазоне от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате, а также удары с ускорением до 1500 метров на секунду в квадрате.

Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Исполнение — пылебрызгозащищённое, теплостойкое и всеклиматическое.

Срок сохраняемости составляет от 15 до 20 лет, что подтверждает пригодность соединителя для длительного хранения и комплектования резервного оборудования.

Монтаж и применение

Монтаж соединителя — объёмный, внутренний, выполняется пайкой. Кабельная вилка с угловым патрубком и гайкой предназначена для неэкранированного кабеля, что упрощает разделку и крепление кабеля в корпусе прибора.

1. Подготовить неэкранированный кабель к разделке в соответствии с требованиями к монтажу.
2. Закрепить кабель в угловом патрубке с помощью гайки.
3. Выполнить пайку проводников к контактам соединителя.
4. Соединить вилку с ответной частью и обеспечить надёжный контакт цепей.

Типовые области применения — электро- и радиоаппаратура, контрольно-измерительные приборы, цепи постоянного и переменного тока частотой до 3 МГц. Благодаря всеклиматическому исполнению и широкому температурному диапазону соединитель подходит для оборудования, работающего как в помещениях, так и в сложных внешних условиях.

Артикул изделия — 5535, категория — 2РТТ20. Производитель в предоставленных данных не указан.
