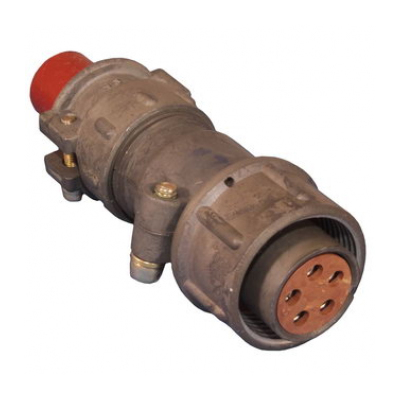

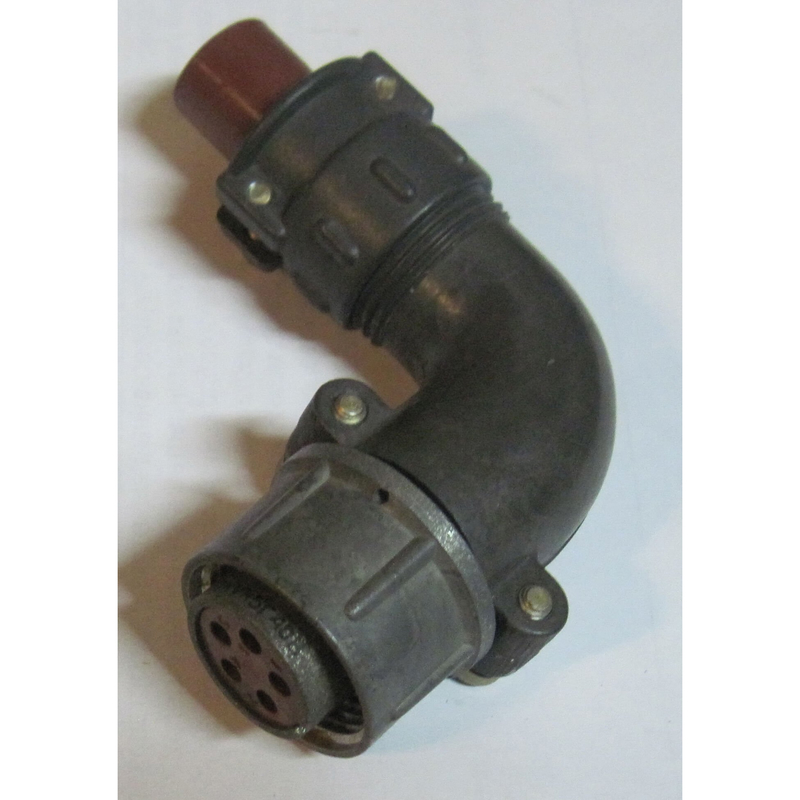

Назначение соединителя 2РТТ20КУНГ40В «5»

2РТТ20КУНГ40В «5» — это электрический цилиндрический соединитель (разъём) серии 2РТТ, предназначенный для работы в цепях переменного и постоянного тока. Изделие применяется для коммутации электрических цепей в составе кабельных сборок и блоков аппаратуры, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Конструктивно соединитель состоит из двух частей — кабельной и блочной. Корпус выполнен пылебрызгозащищённым, соединение частей резьбовое, что обеспечивает механическую фиксацию и защиту контактной группы от пыли и брызг. Исполнение всеклиматическое, обозначенное индексом «В», что подтверждает пригодность изделия к эксплуатации в различных климатических зонах.

Модификация 2РТТ20КУНГ40В «5» относится к категории 2РТТ20 и имеет пять контактов, что отражено в обозначении КУН5Г. Диаметр корпуса составляет около 20 мм.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели соединителя.

• Максимальное рабочее напряжение: от 700 до 850 В.
• Токовая нагрузка на контакт: от 20 до 200 А в зависимости от диаметра и количества контактов.
• Количество контактов в данной модификации: 5 (КУН5Г).
• Диаметр корпуса: около 20 мм.
• Сопротивление изоляции: не менее 1000 МОм.
• Сопротивление контактов: не более 1 мОм.
• Тип соединения частей: резьбовое.
• Степень защиты корпуса: пылебрызгозащищённый.
• Исполнение: всеклиматическое (В).

Указанные электрические параметры определяют область применения соединителя — силовые и сигнальные цепи с повышенными требованиями к стабильности переходного сопротивления и надёжности изоляции.

Климатические параметры

Соединитель работоспособен при температурах от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременный нагрев до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля. Срок сохраняемости — не менее 15 лет.

Механические свойства и устойчивость к нагрузкам

Изделие выдерживает воздействие вибрации в диапазоне от 1 до 1000 Герц с ускорением до 100 метров на секунду в квадрате. Предусмотрена стойкость к одиночным ударам с ускорением до 10000 метров на секунду в квадрате и к многократным ударам с ускорением до 1500 метров на секунду в квадрате, а также к линейным нагрузкам до 2000 метров на секунду в квадрате.

Ресурсные показатели соединителя включают до 500 циклов сочленения-расчленения и наработку не менее 1000 часов.

Применение и соответствие требованиям

Благодаря сочетанию пылебрызгозащищённого корпуса, резьбового соединения и всеклиматического исполнения соединитель 2РТТ20КУНГ40В «5» подходит для эксплуатации в составе аппаратуры, работающей в сложных условиях: при широком диапазоне температур, пониженном давлении, вибрационных и ударных нагрузках. Такие свойства востребованы в приборах и кабельных системах, где требуется сохранять электрическую целостность соединения при механических и климатических воздействиях.

Изделие соответствует техническим условиям ТУ ГЕО.364.120. Приёмка товара — «5», что указывает на соответствующую категорию приёмки в системе характеристик VirtueMart.

Область применения охватывает коммутацию цепей переменного и постоянного тока с рабочим напряжением до 850 В и токовой нагрузкой на контакт вплоть до 200 А. Модификация с пятью контактами (КУН5Г) при диаметре корпуса около 20 мм применяется там, где необходимо компактное многоконтактное соединение с повышенными требованиями к надёжности и защищённости от внешней среды.

Ключевые особенности

1. Электрический цилиндрический соединитель серии 2РТТ.
2. Работа в цепях переменного и постоянного тока.
3. Состав: кабельная и блочная части.
4. Пылебрызгозащищённый корпус с резьбовым соединением.
5. Всеклиматическое исполнение (В).
6. Пять контактов (КУН5Г), диаметр корпуса около 20 мм.
7. Стойкость к вибрации, ударам и линейным нагрузкам.
8. Ресурс: до 500 сочленений-расчленений, наработка не менее 1000 часов.

Артикул изделия — 5534. Производитель в предоставленных данных не указан, страна производства и комплектация поставки не приводятся.
