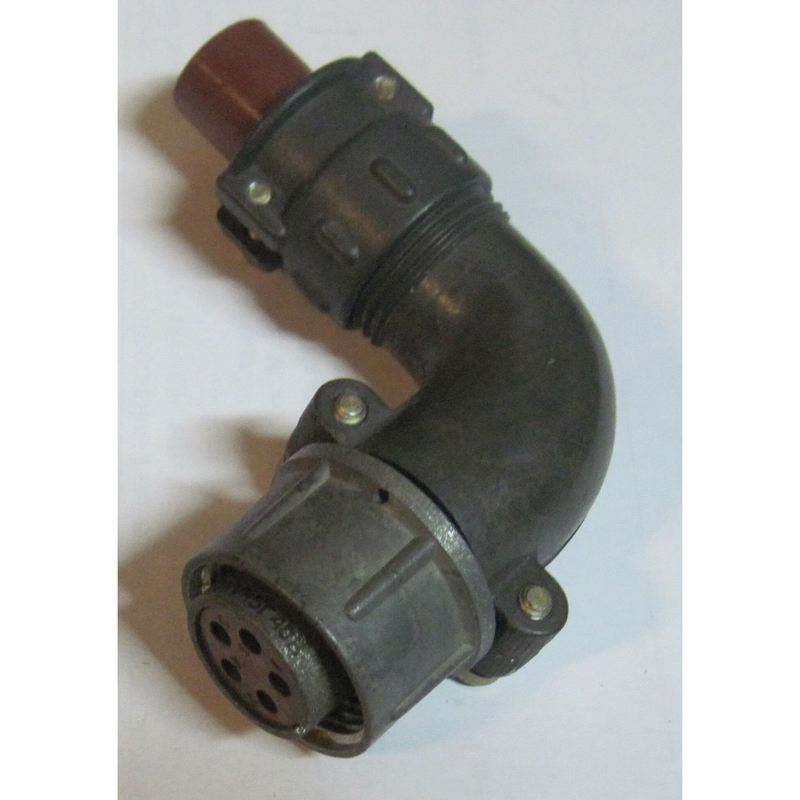

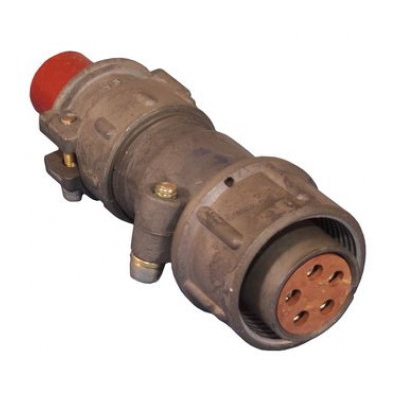

2РТТ20КУНГ40В «5»

Цена:

3300 ₽

Технические характеристики

2РТТ20КУНГ40В

2РТТ20КУНГ40В — это электрический цилиндрический соединитель серии 2РТТ, предназначенный для надежного соединения в цепях переменного и постоянного тока. Он состоит из кабельной (КУНГ) и блочной частей, с пылебрызгозащищенным корпусом и резьбовым соединением.

Основные характеристики

Максимальное рабочее напряжение достигает 700–850 В, токовая нагрузка на контакт — до 20–200 А в зависимости от диаметра и количества контактов (диаметр от 1,5 мм). Сопротивление изоляции — не менее 1000 МОм, сопротивление контактов — не более 1 мОм. Климатическое исполнение В (всеклиматическое), подходит для температур от -60 до +100 °С (смена до +180 °С).

Механические свойства

Выдерживает вибрацию 1–1000 Гц с ускорением до 100 м/с² (10g), одиночные удары до 10000 м/с² (1000g) и многократные до 1500 м/с² (150g). Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет. Работает при пониженном давлении до 1,3×10⁻⁴ Па.

Применение

Используется в радиотехнической и радиоэлектронной аппаратуре общего назначения, включая условия с высокими механическими и климатическими нагрузками. Соответствует ТУ ГЕО.364.120.

Описание

Назначение соединителя

Электрический цилиндрический соединитель 2РТТ20КУНГ40В «5» серии 2РТТ предназначен для надежного соединения электрических цепей переменного и постоянного тока. Изделие применяется там, где требуется стабильная передача электрической энергии и сигналов между отдельными блоками и кабельными линиями. Конструктивно соединитель состоит из двух частей: кабельной части, обозначенной в наименовании как КУНГ, и блочной части. Такое исполнение позволяет быстро сочленять и расчленять линии при монтаже, обслуживании и замене оборудования.

Корпус соединителя выполнен пылебрызгозащищенным, а механическое соединение частей обеспечивается резьбовым креплением. Это делает изделие пригодным для эксплуатации в составе аппаратуры, где важны защита контактной группы от пыли и влаги, а также устойчивость к вибрационным и ударным воздействиям.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной серии соединителей. Максимальное рабочее напряжение достигает 700–850 В. Токовая нагрузка на контакт составляет до 20–200 А и зависит от диаметра и количества контактов, при этом минимальный диаметр контакта — от 1,5 мм. Сопротивление изоляции — не менее 1000 МОм, а сопротивление самих контактов — не более 1 мОм, что обеспечивает минимальные потери при передаче тока.

Климатическое исполнение — В, то есть всеклиматическое. Изделие рассчитано на работу при температурах от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременной смены температуры до плюс 180 градусов Цельсия. Допускается работа при пониженном давлении вплоть до 1,3 на 10 в минус четвертой степени Паскаля.

Механические свойства соединителя подтверждаются следующими данными:

устойчивость к вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, что соответствует 10g;
стойкость к одиночным ударам с ускорением до 10000 метров на секунду в квадрате, то есть до 1000g;
стойкость к многократным ударам с ускорением до 1500 метров на секунду в квадрате, то есть до 150g;
минимальная наработка — 1000 часов;
число сочленений и расчленений — 500 циклов;
срок сохраняемости — 15 лет.

Область применения и приемка

Соединитель 2РТТ20КУНГ40В «5» используется в радиотехнической и радиоэлектронной аппаратуре общего назначения. Он подходит для условий с высокими механическими и климатическими нагрузками, включая воздействие вибрации, ударов, широкого диапазона температур и пониженного давления. Соответствие требованиям подтверждается техническими условиями ТУ ГЕО.364.120.

Для данной позиции указана приемка «5». Это означает, что изделие относится к категории с соответствующей приемкой, что важно учитывать при подборе соединителей для ответственных узлов и при проверке совместимости с требованиями конкретного проекта. Артикул позиции — 5533, категория — 2РТТ20.

Ключевые преимущества конструкции

Резьбовое соединение частей обеспечивает надежный механический контакт и препятствует самопроизвольному расчленению под действием вибрации. Пылебрызгозащищенный корпус ограничивает попадание пыли и брызг внутрь соединителя. Сочетание кабельной части КУНГ и блочной части упрощает компоновку аппаратуры: одна часть монтируется на корпусе прибора, вторая — на кабеле.

Низкое сопротивление контактов — не более 1 мОм — снижает нагрев и потери мощности. Высокое сопротивление изоляции — не менее 1000 МОм — повышает электрическую безопасность и уменьшает утечки. Диапазон рабочих температур и стойкость к ударам и вибрации делают соединитель пригодным для аппаратуры, эксплуатируемой в жестких условиях.

Эксплуатационные ограничения

При подборе соединителя следует учитывать зависимость токовой нагрузки от диаметра и количества контактов. Максимальные значения напряжения и тока являются предельными для серии и не должны превышаться в конкретном режиме работы. Число циклов сочленения и расчленения ограничено значением 500, а минимальная наработка составляет 1000 часов. Срок сохраняемости — 15 лет — относится к условиям хранения, установленным техническими условиями.

Изделие соответствует ТУ ГЕО.364.120 и предназначено для применения в радиотехнической и радиоэлектронной аппаратуре общего назначения. Данные о производителе, комплектации, гарантии, стране производства и сертификатах в предоставленной информации отсутствуют, поэтому не приводятся.
