Назначение

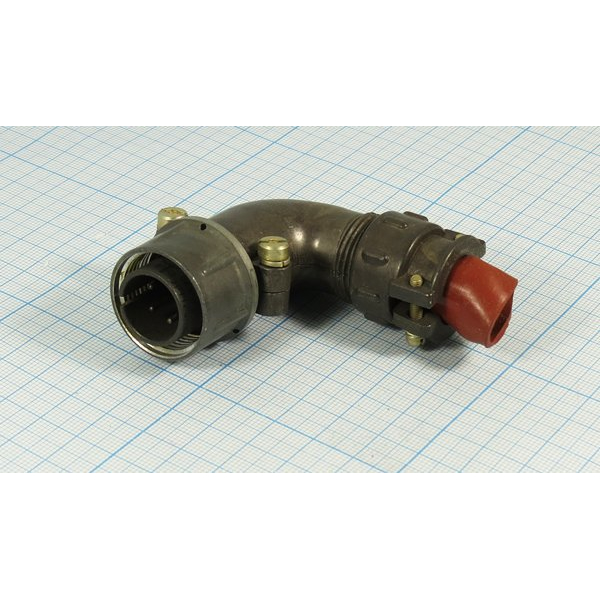

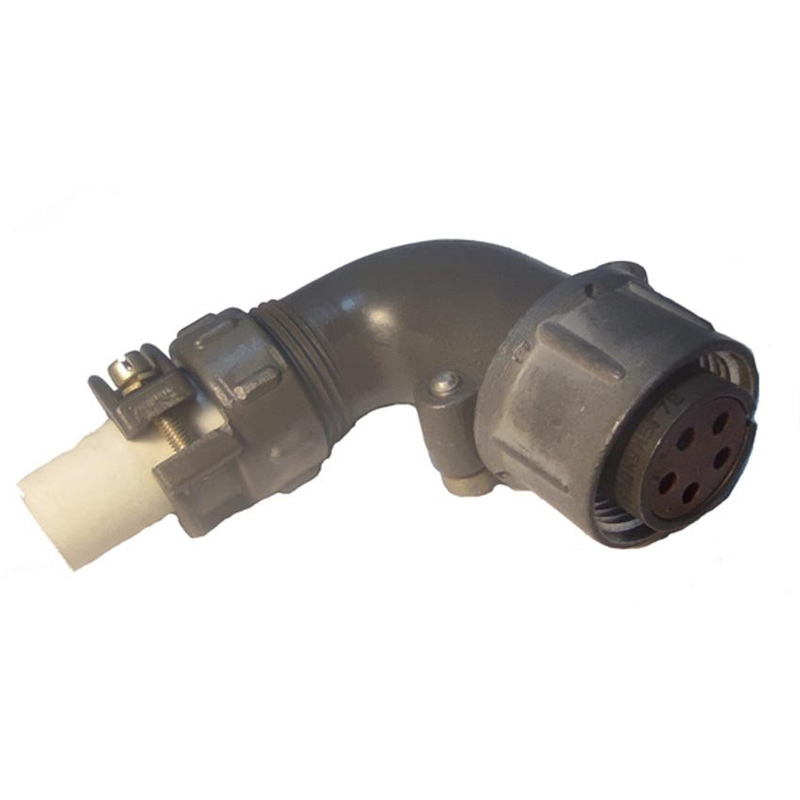

Кабельная вилка 2РТТ20КУН5Ш7В относится к серии цилиндрических низкочастотных соединителей 2РТТ и предназначена для надежного соединения электрических цепей переменного и постоянного тока. Изделие применяется там, где требуется разъемное сочленение кабеля с ответной частью при сохранении стабильного электрического контакта в условиях повышенных вибрационных и температурных нагрузок.

Вилка является прямой заменой устаревшей модели ШР20У5НГ7 и сохраняет совместимость с ней по габаритным размерам и схеме расположения контактов. Это позволяет применять ее при ремонте и модернизации оборудования без переделки посадочных мест и ответных розеток.

Конструкция и материалы

Корпус вилки имеет условный размер 20 и изготовлен из алюминиевого сплава А-22 с оксидированием. Изолятор выполнен из карболита, цвет корпуса — темно-серый. Габаритные размеры составляют 70 на 71 на 29,5 мм, масса — около 63 грамм.

Изделие оснащено угловым патрубком для неэкранированного кабеля, рассчитано на объемный монтаж и имеет штыревые контакты. Метод сочленения — резьбовой, электрический монтаж выполняется пайкой. Поляризация одношпоночная, что исключает неправильное соединение и обеспечивает однозначную ориентацию вилки относительно розетки при сочленении.

Подтвержденные технические особенности

• Номинальное напряжение — 850 В.
• Рабочий ток на один контакт — 20 А.
• Сопротивление контактов — не более 2,5 мОм.
• Набор контактов №7В: 5 контактов диаметром 1,5 мм с серебряным покрытием Ag.
• Диапазон рабочих частот — от 1 до 5000 Гц.
• Устойчивость к вибрации — до 300 метров на секунду в квадрате.
• Температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия.
• Влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Ресурс — 500 сочленений.
• Соответствие техническим условиям ТУ ГЕ0.364.120ТУ.
• Производство — АО «Завод Элекон», Россия.

Совместимость и применение

Вилка взаимосочетается с блочными розетками 2РТ-А и ШР, что делает ее универсальным решением при сборке и ремонте разъемных соединений в составе этих серий. Замена ШР20У5НГ7 выполняется без изменения схемы коммутации, поскольку сохранены как присоединительные размеры, так и количество и диаметр контактов.

Область применения включает промышленные электрические цепи, оборудование отопления, вентиляции, кондиционирования и холодоснабжения (HVAC/R), авиационную технику и общую электротехнику. Соединение обеспечивает герметичность, однако следует учитывать, что изделие не является пылебрызгозащищенным, поэтому при эксплуатации в средах с повышенной запыленностью или прямым воздействием влаги требуется дополнительная защита места сочленения.

Рекомендации по монтажу и эксплуатации

1. Перед пайкой убедитесь, что ответная розетка соответствует серии 2РТ-А или ШР и имеет совместимый набор контактов.
2. Соблюдайте одношпоночную поляризацию при сочленении — это гарантирует правильное взаимное расположение контактов.
3. Затягивайте резьбовое соединение без чрезмерного усилия, чтобы не повредить корпус из алюминиевого сплава.
4. При пайке не допускайте перегрева изолятора из карболита.
5. Учитывайте ограничение по числу сочленений — не более 500 циклов за весь срок службы.

Соблюдение указанных условий обеспечивает стабильную работу вилки в течение всего заявленного ресурса и сохранение электрических параметров на уровне не более 2,5 мОм по сопротивлению контактов.
