Назначение изделия

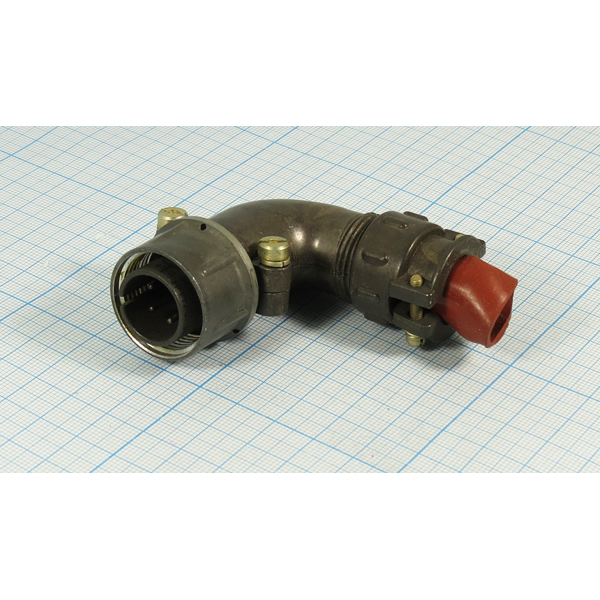

2РТТ20КУН5Ш7В от НПО «Каскад» с приёмкой «ОТК» представляет собой вилку кабельную низкочастотного цилиндрического соединителя объёмного монтажа с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиотехнической и радиоэлектронной аппаратуры. Соединитель относится к классу негерметичных изделий общего назначения и выпускается в всеклиматическом исполнении, что позволяет применять его в широком диапазоне условий эксплуатации.

Основная функция вилки — обеспечение надёжного электрического соединения между кабельной линией и ответной частью соединителя. Резьбовая фиксация исключает самопроизвольное расчленение под воздействием вибрации и механических нагрузок, что особенно важно для аппаратуры, работающей в подвижных и промышленных условиях.

Технические характеристики

Соединитель имеет 5 контактов диаметром 1,5 миллиметра. Максимальный ток на каждый контакт составляет 10 А, при этом общий ток через соединитель достигает 50 А. Изделие рассчитано на работу при напряжении до 850 В (амплитудное значение), рабочий диапазон напряжений — от 700 до 850 В. Частота передаваемого сигнала не должна превышать 3 МГц.

Ключевые электрические и эксплуатационные параметры приведены ниже:

• Максимальное напряжение: 700–850 В
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 1000 МОм
• Наработка: не менее 1000 часов
• Количество сочленений-расчленений: не менее 500 циклов
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Вибрация: диапазон 1–10000 Гц при ускорении 100 метров на секунду в квадрате
• Удар: 1500 метров на секунду в квадрате
• Срок сохраняемости: 15–20 лет

Монтаж выполняется пайкой. Конструкция вилки — внутренняя, с угловым патрубком, что упрощает прокладку кабеля в стеснённых условиях и обеспечивает удобство подключения в блоках аппаратуры.

Условия эксплуатации и применение

Изделие предназначено для промышленных условий с повышенной влажностью, достигающей 98 процентов при температуре плюс 40 градусов Цельсия, а также для работы при пониженном давлении и механических нагрузках. Всеклиматическое исполнение подтверждает возможность применения в различных климатических зонах без дополнительной защиты.

Соединитель применяется в радиотехнической и радиоэлектронной аппаратуре, где требуется стабильная передача сигналов и питания при напряжении до 850 В и частоте до 3 МГц. Благодаря высокой стойкости к вибрации и ударам изделие востребовано в составе оборудования, подвергающегося интенсивным механическим воздействиям.

Соответствие стандартам и приёмка

Изделие соответствует техническим условиям ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС RU C-RU.АБ53.В.00929/21. Приёмка «ОТК» подтверждает прохождение заводского контроля качества. Год выпуска — 2024. Артикул товара — 5529, категория — 2РТТ20, производитель — «Каскад».
