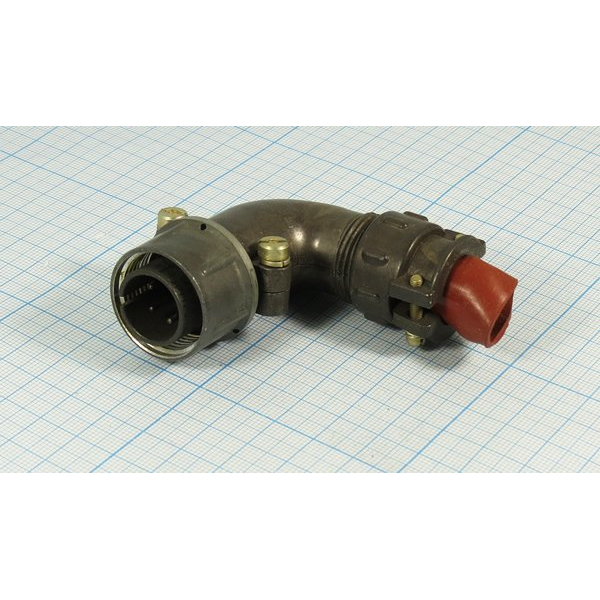

2РТТ20КУН5Ш7В «ОТК» от Завода Элекон — это пылевлагозащищённый цилиндрический соединитель серии 2РТТ, выполненный в виде кабельной вилки с угловым патрубком и предназначенный для соединения силовых и сигнальных цепей в электронной и радиоэлектронной аппаратуре.

Соединитель используется на кабельных трассах в составе аппаратуры общего и специального назначения, в том числе в условиях повышенной вибрации, ударов и агрессивной внешней среды.
Серия 2РТТ рассчитана на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при относительно высоком рабочем напряжении.

• Тип корпуса: кабельный, с гайкой для неэкранированного кабеля.

• Условный размер корпуса: 20 мм (по диаметру присоединительной гайки).

• Форма патрубка: угловая, что удобно при монтаже в ограниченных пространствах.

• Часть соединителя: вилка (штыревая), с 5 контактами, присоединение проводов — пайкой непосредственно к контактам.

Для типономиналов серии 2РТТ с диаметром контакта 1,5 мм (что соответствует условному размеру 20) указываются следующие параметры:

• Максимальное рабочее напряжение постоянного тока — до напряжения порядка 700–850 В (в зависимости от конкретной спецификации серии).

• Сопротивление контактов — не более нескольких мОм; сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

• Рабочий ток на отдельный контакт — лежит в диапазоне единиц–сотен ампер, в зависимости от исполнения и конкретной типопозиции; для типоразмера 20 он обычно рассчитан на токи до 20–25 А на контакт.

• Рабочий диапазон температур окружающей среды: примерно от –60 до +100 °C (в ряде исполнений серии допускается кратковременная работа до +180 °C).

• Сохраняемость соединителей серии — до 15 лет при хранении и эксплуатации.

• Минимальная наработка — не менее 1000 часов; количество сочленений–расчленений — не менее 500 циклов.

• Соединитель стойкий к воздействию повышенной влажности, пониженному атмосферному давлению и вибрации, что позволяет применять его в авиационной, военной и промышленной аппаратуре.

Индекс 2РТТ20КУН5Ш7В расшифровывается как:

• «2РТТ» — серия цилиндрических пылевлагозащищённых соединителей.

• «20» — условный размер корпуса, 20 мм.

• «К» — кабельный соединитель.

• «У» — угловой патрубок.

• «Н» — вилка (штыревая часть).

• «5» — количество контактов.

• «Ш» — форма контактов (штыревые).

• «7В» — условное обозначение рабочего поля и варианта исполнения.

Указание «ОТК» в описании обычно означает, что изделие прошло окончательный контроль на производстве (приёмочная партия по ОТК завода Элекон) и соответствует действующим техническим условиям серии 2РТТ.
