Назначение соединителя

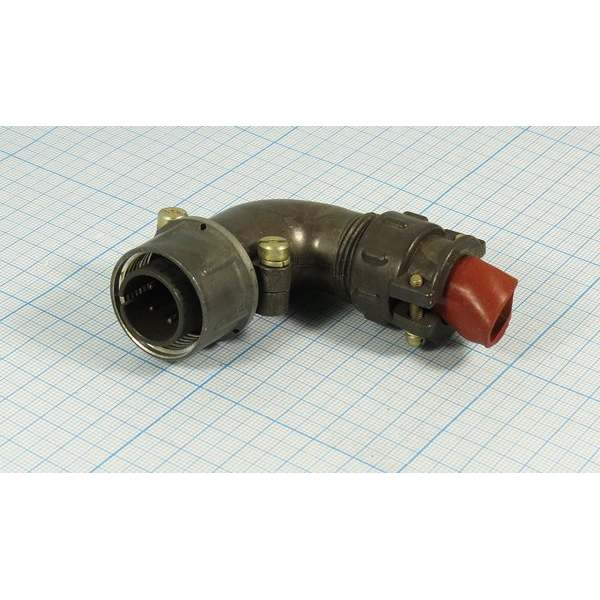

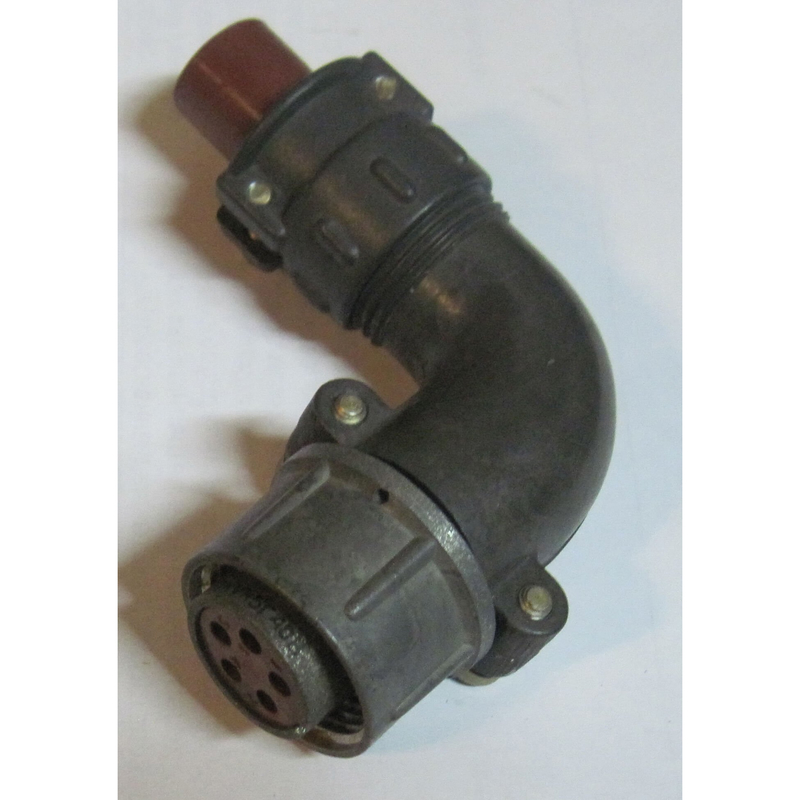

2РТТ20КУН5Ш40В — низкочастотный цилиндрический соединитель производства НПО «Каскад», относящийся к массовому ряду 2РТТ. Изделие выполнено в виде кабельной вилки с угловым патрубком и резьбовой гайкой, предназначенной для фиксации сочленения и монтажа неэкранированного кабеля. Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до нескольких килогерц.

Основная область применения — производственное и военно-промышленное оборудование, где требуется надёжное объёмное электрическое соединение с механической фиксацией. Исполнение «ОТК» означает, что изделие поставляется с внутренним контролем качества предприятия-изготовителя по соответствующему виду приемки, что подтверждает соответствие заявленным параметрам при выпуске.

Конструктивные особенности и подтверждённые характеристики

Корпус соединителя цилиндрический, условный размер 20. Контактный набор включает 5 контактов, условный номер набора 40; диаметр контактов составляет примерно 2,5 мм. Форм-фактор — кабельная вилка с угловым патрубком, фиксация сочленения осуществляется резьбовой гайкой. Монтаж выполняется объёмным методом с пайкой жил кабеля.

• Тип корпуса: цилиндрический, условный размер 20.
• Количество контактов: 5, условный номер контактного набора 40.
• Диаметр контактов: примерно 2,5 мм.
• Форм-фактор: вилка кабельная, угловой патрубок, фиксация резьбовой гайкой.
• Метод монтажа: объёмный, с пайкой жил кабеля.
• Максимальное рабочее напряжение (амплитудное): как правило, не более 700–850 В в зависимости от ТУ и условий эксплуатации.
• Рабочий ток на один контакт: обычно порядка 25 А в зависимости от конструкции контактной пары и условий коммутации.
• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 МОм.
• Климатическое исполнение: всеклиматическое, рабочий диапазон температур примерно от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре порядка плюс 25 градусов Цельсия.
• Ресурс сочленения–расчленения: несколько сотен циклов, обычно порядка 500 циклов.
• Минимальный срок сохраняемости: порядка 15 лет.

Условия эксплуатации

Всеклиматическое исполнение позволяет использовать соединитель в широком диапазоне температур и при повышенной влажности. Указанные значения сопротивления изоляции и электрической прочности относятся к нормальным условиям; при эксплуатации в предельных режимах параметры определяются техническими условиями на конкретную поставку.

Применение и совместимость

Соединитель 2РТТ20КУН5Ш40В применяется для коммутации цепей питания и управления в составе промышленных установок, испытательных стендов и военно-промышленных систем. Угловой патрубок облегчает прокладку кабеля в стеснённых условиях, а резьбовая гайка обеспечивает устойчивость сочленения к вибрационным нагрузкам.

Изделие входит в массовый ряд 2РТТ, что подразумевает совместимость с ответными частями соответствующего типоразмера и контактного набора в рамках данного ряда. Перед применением рекомендуется уточнять параметры конкретной партии по сопроводительной документации изготовителя. Поставка осуществляется с приемкой «ОТК»; год выпуска — 2024.
