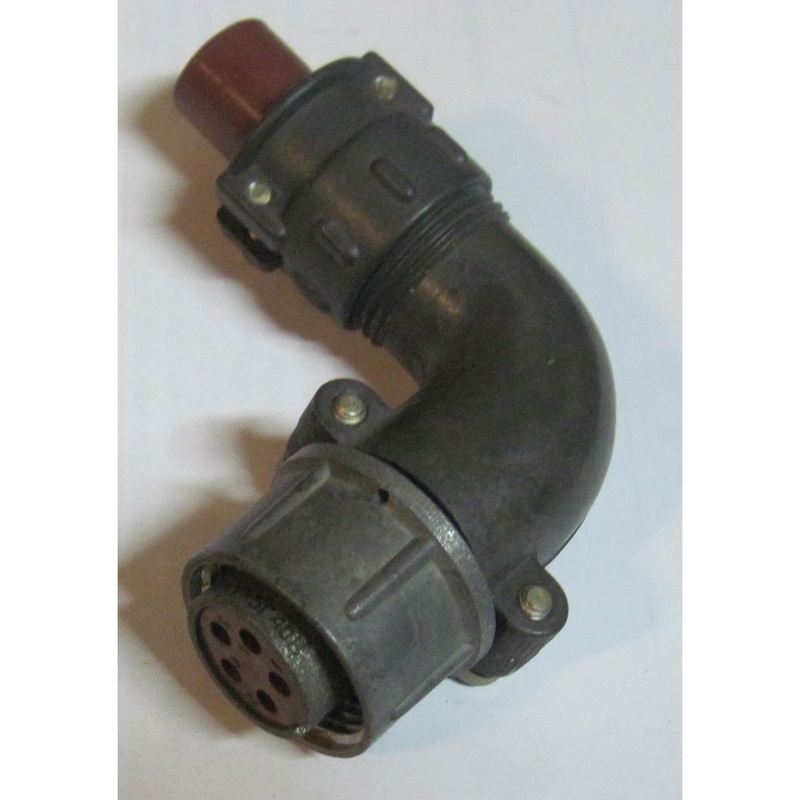

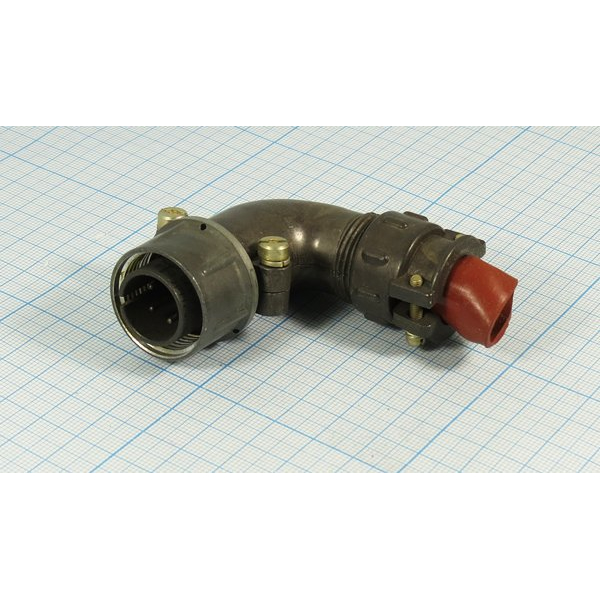

Назначение соединителя 2РТТ20КУН5Ш40В

2РТТ20КУН5Ш40В — это низкочастотный цилиндрический соединитель, предназначенный для электрического соединения и разъединения цепей в составе кабельных сборок и аппаратуры. По конструкции изделие близко к моделям типа 2РТТ20КПН5Ш40В — кабельной вилке с прямым патрубком и гайкой, рассчитанной на монтаж неэкранированным кабелем. Такое исполнение применяется там, где требуется быстрое и надёжное сочленение ответных частей без применения специального инструмента.

Маркировка «5» в обозначении соответствует 2015 году выпуска, как указано в предоставленных данных. Сведения о точной модификации «КУН» в доступных источниках не указаны, поэтому характеристики ниже приведены по конструктивному типу изделия и не являются уточнением конкретных параметров данной модификации.

Подтверждённые особенности конструкции

Изделие относится к классу низкочастотных цилиндрических соединителей и обладает рядом конструктивных признаков, характерных для этого семейства.

• Тип соединителя: низкочастотный, цилиндрический.
• Механизм соединения: байонетный, быстроразъёмный, обеспечивающий быстрое сочленение и разъединение.
• Конструктивное исполнение: кабельная вилка (штекер) с прямым патрубком.
• Тип монтажа кабеля: предназначен для монтажа с неэкранированным кабелем.
• Тип контактов: штыревые.
• Корпус: изготовлен из алюминиевого сплава, что даёт прочность при относительно малой массе.
• Надёжность: высокая устойчивость к вибрациям и механическим нагрузкам, обеспечивающая стабильность соединения в сложных условиях эксплуатации.

Байонетный механизм фиксирует сочленённые части поворотом на небольшой угол, что снижает трудоёмкость монтажа и обслуживания. Прямой патрубок упрощает укладку кабеля и крепление вилки на кабельной сборке. Штыревые контакты образуют пару с гнездовой частью ответного соединителя той же серии. Алюминиевый сплав корпуса сочетает механическую прочность с умеренной массой, что важно при большой плотности монтажа.

Применение

Соединитель рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры и других технических систем, где предъявляются требования к надёжности электрического соединения при вибрациях и умеренных внешних воздействиях.

1. Радиоэлектронная аппаратура общего и специального назначения.
2. Средства связи и телекоммуникации.
3. Измерительное и контрольное оборудование, приборостроение.
4. Промышленное оборудование и системы автоматики.
5. Авиационная, наземная и морская техника, где требуется стабильное соединение в условиях вибраций.

Указания по подбору и монтажу

При подборе ответной части следует ориентироваться на серию 2РТТ20 и байонетный тип сочленения: вилка с штыревыми контактами стыкуется с соответствующим гнездовым соединителем той же серии. Монтаж выполняется на неэкранированный кабель, что определяет область применения изделия — цепи, где экранирование кабеля не требуется.

Перед установкой рекомендуется проверить целостность корпуса, состояние контактов и фиксирующего механизма, а также убедиться, что тип кабеля соответствует исполнению вилки. Затяжку гайки и фиксацию байонета следует выполнять без избыточных усилий, чтобы не повредить резьбовые и фиксирующие элементы. Характеристики VirtueMart для данного товара не заполнены, поэтому конкретные электрические параметры, размеры, совместимость и комплектация в описании не указываются.
