Назначение соединителя 2РТТ20КУН5Г7В

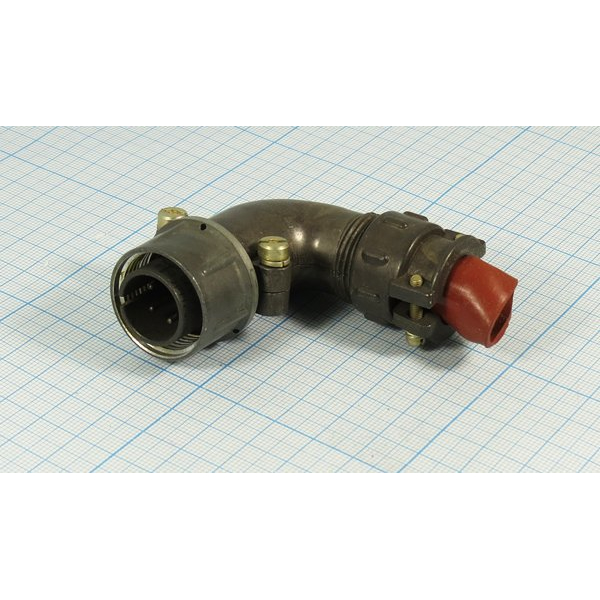

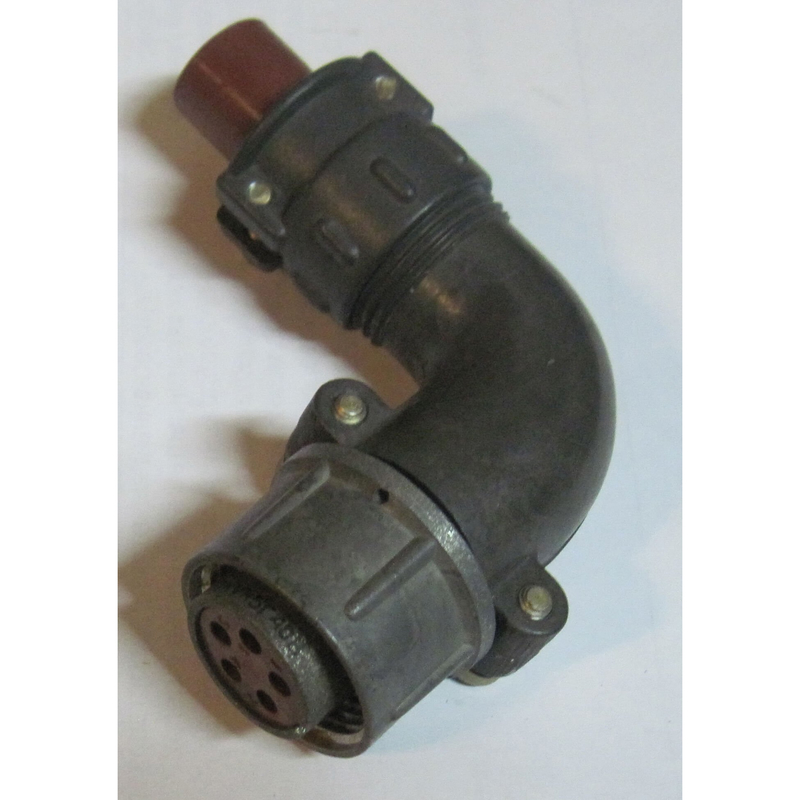

Розетка кабельная 2РТТ20КУН5Г7В производства завода «Элекон» относится к серии пылебрызгозащищённых цилиндрических соединителей. Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Конструкция обеспечивает защиту контактной группы от пыли и брызг, что позволяет применять соединитель в условиях повышенной влажности и загрязнённости.

Данная модель выпущена с маркировкой «ОТК», что подтверждает приёмку изделия отделом технического контроля завода «Элекон». Год выпуска — 2024.

Расшифровка обозначения 2РТТ20КУН5Г7В

Обозначение изделия построено по стандартной схеме и содержит полную информацию о конструкции и исполнении:

• 2РТТ — тип изделия: пылебрызгозащищённый соединитель.
• 20 — условный размер корпуса 20 мм.
• К — кабельное исполнение.
• У — угловой кабельный патрубок.
• Н — исполнение для неэкранированного кабеля.
• 5 — количество контактов.
• Г — розетка.
• 7 — сочетание контактов по размеру и диаметру.
• В — всеклиматическое исполнение.

Отсутствие буквы О в обозначении указывает на конструктив с резиновыми кожухами.

Технические характеристики

Соединитель рассчитан на рабочий ток на контакт от 20 до 200 А. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и надёжность коммутации. Поляризация — одношпоночная, сочленение — резьбовое, ресурс сочленений достигает 500 циклов.

Диапазон рабочих температур эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Изделие изготовлено по техническим условиям ГЕ0.364.120ТУ во всеклиматическом исполнении, что допускает его работу в различных климатических зонах.

Применение и монтаж

Розетка 2РТТ20КУН5Г7В применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре, а также в промышленном оборудовании, где требуется защита от пыли и брызг. Подключение проводников выполняется пайкой или обжимом.

Угловой кабельный патрубок упрощает прокладку кабеля в стеснённых условиях корпуса прибора, а исполнение для неэкранированного кабеля делает соединитель удобным решением для стандартных линий передачи сигнала и питания. Благодаря всеклиматическому исполнению и широкому температурному диапазону изделие востребовано в аппаратуре, работающей на открытом воздухе и в неотапливаемых помещениях.

Ключевые особенности

• Пылебрызгозащищённая конструкция цилиндрического соединителя.
• Пять контактов с серебряным покрытием.
• Рабочее напряжение до 850 В, частота до 3 МГц.
• Ток на контакт от 20 до 200 А.
• Резьбовое сочленение с ресурсом до 500 циклов.
• Одношпоночная поляризация, исключающая неправильное соединение.
• Всеклиматическое исполнение по ТУ ГЕ0.364.120ТУ.
• Маркировка «ОТК» — приёмка отделом технического контроля завода «Элекон».
