2РТТ20КУН5Г40В 2024г «ОТК» Каскад

Цена:

2500 ₽

В наличии: 110 шт.

Производитель: Каскад

Технические характеристики

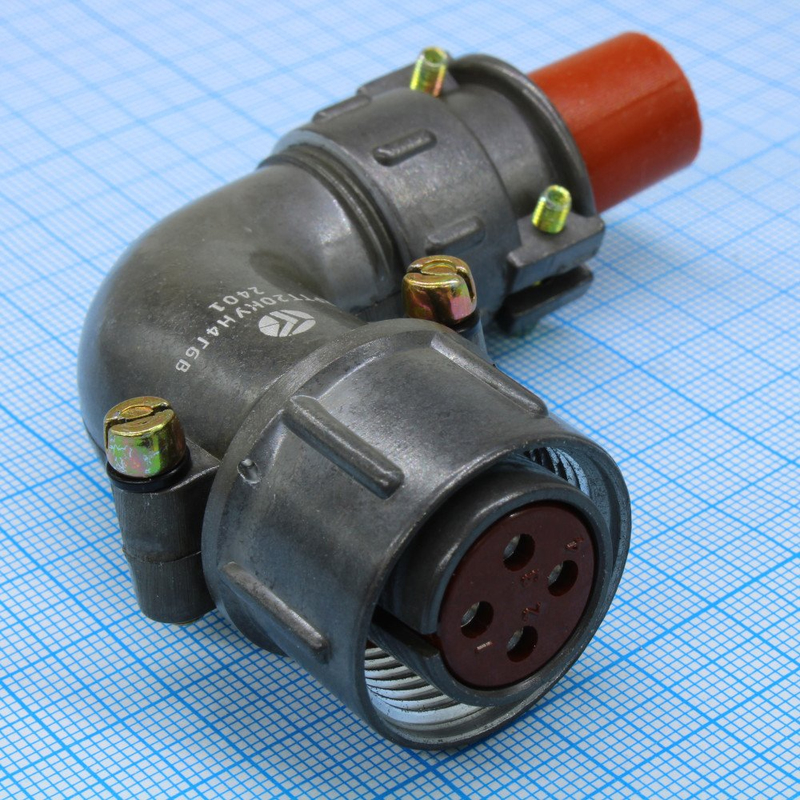

2РТТ20КУН5Г40В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ от российского производителя «Каскад», выполненный по техническим условиям ТУ 6313‑022‑61929916‑2015.

Соединитель относится к розеткам кабельным с угловым патрубком и гайкой для монтажа неэкранированным кабелем; используется в электрических цепях постоянного и переменного тока частотой до нескольких килогерц. Изделие имеет всеклиматическое исполнение (климатическое исполнение «В»), рассчитано на работу в широком диапазоне окружающей среды и выдерживает повышенную влажность воздуха.

Количество контактов: 5, с диаметром контактов 2,5 мм.
Рабочее напряжение до 850 В (в зависимости от документации и условий применения).
Рабочий ток до 25 А на каждый контакт, при условии соблюдения температурного режима и допустимой нагрузки.
Сопротивление изоляции не менее 5000 МОм в нормальных условиях, сопротивление контактов не более 1,5 мОм.

Рабочий диапазон температур составляет примерно от −60 до +100 °C, относительная влажность до 98% при +25 °C. Минимальная наработка при повышенной температуре порядка +80 °C составляет около 1000 часов, ресурс по числу сочленений‑расчленений — не менее 500 циклов, а срок сохраняемости изделий серии 2РТТ достигает 15 лет.

Корпус выполнен из алюминиевого сплава А‑22 с оксидным покрытием и темно‑серым цветом, изолятор — из карболита.
Контакты гнездового типа с покрытием серебром, тип кожуха — угловой патрубок для неэкранированного кабеля, сочленение осуществляется резьбовой фиксацией.
Вид приёмки «ОТК» указывает, что изделие прошло приёмку отделом технического контроля завода‑изготовителя и соответствует установленным техническим условиям.

Описание

2РТТ20КУН5Г40В

2РТТ20КУН5Г40В: особенности и назначение разъёма

2РТТ20КУН5Г40В — промышленный электрический разъём серии 2РТТ, предназначенный для надёжного соединения кабельных линий в оборудовании, работающем в условиях вибраций, механических нагрузок и воздействия внешней среды. Такие соединители применяются там, где важны стабильность контакта, компактное размещение и удобство многократного подключения.

Разъём относится к круглым многоконтактным соединителям и используется для передачи электрических сигналов, питания и управляющих цепей. Конструктивное исполнение позволяет организовать аккуратное и защищённое подключение кабеля к аппаратуре, шкафам управления, измерительным системам и специализированным комплексам.

Конструктивные особенности

Маркировка 2РТТ20КУН5Г40В указывает на принадлежность изделия к определённому типоразмеру и варианту исполнения серии. Подобные разъёмы обычно включают корпус, контактную часть, элементы фиксации и узлы для присоединения кабеля.

Ключевые особенности соединителей данного класса:

Круглая форма корпуса, удобная для монтажа в ограниченном пространстве.
Многоконтактная компоновка для одновременного подключения нескольких цепей.
Надёжная механическая фиксация ответных частей.
Устойчивость к вибрационным и эксплуатационным нагрузкам.
Возможность применения в составе кабельных сборок и стационарного оборудования.
Защита контактной группы от случайных механических воздействий.
Удобная идентификация соединителя по полной маркировке.

Исполнение 2РТТ20КУН5Г40В востребовано в проектах, где требуется стандартизированное разъёмное соединение с предсказуемыми электрическими и механическими характеристиками.

Где применяется 2РТТ20КУН5Г40В

Разъём 2РТТ20КУН5Г40В может использоваться в различных отраслях промышленности и приборостроения. Его выбирают для оборудования, в котором необходимо обеспечить быстрое подключение, техническое обслуживание или замену отдельных модулей без полной разборки кабельной системы.

Типичные области применения:

Автоматизированные системы управления.
Контрольно-измерительные приборы.
Промышленные шкафы и пульты управления.
Электротехническое оборудование.
Средства связи и передачи сигналов.
Испытательные стенды.
Транспортное и специальное оборудование.
Машиностроительные комплексы.
Лабораторные и диагностические установки.

За счёт разъёмной конструкции 2РТТ20КУН5Г40В упрощает обслуживание техники: при необходимости кабельную линию можно отсоединить, проверить или заменить, сохранив целостность остальных соединений.

Что учитывать при подборе

При выборе разъёма 2РТТ20КУН5Г40В важно ориентироваться не только на название серии, но и на полную маркировку изделия. Она определяет вариант конструктивного исполнения, тип контактной группы, особенности монтажа и совместимость с ответной частью.

Перед установкой рекомендуется проверить:

Соответствие разъёма схеме подключения оборудования.
Количество и расположение контактов.
Допустимые электрические параметры подключаемых цепей.
Тип кабеля и способ его ввода в соединитель.
Условия эксплуатации: наличие вибраций, пыли, влаги и температурных перепадов.
Совместимость вилки, розетки и элементов фиксации.
Требования к маркировке проводников и распиновке.

Особое внимание следует уделить правильной распайке контактов. Ошибка в подключении может привести к некорректной работе оборудования, поэтому монтаж должен выполняться по технической документации конкретного устройства.

Значение для промышленной техники

Использование разъёмов типа 2РТТ20КУН5Г40В помогает повысить ремонтопригодность и модульность электротехнических систем. Такое решение делает подключение более организованным, сокращает время сервисных работ и снижает риск повреждения кабельных линий при демонтаже оборудования.

2РТТ20КУН5Г40В остаётся актуальным элементом для промышленных, измерительных и специализированных систем, где требуется надёжное многоконтактное соединение. Точный подбор по маркировке, соблюдение схемы распиновки и аккуратный монтаж позволяют обеспечить стабильную работу электрической части оборудования в течение длительного срока эксплуатации.
