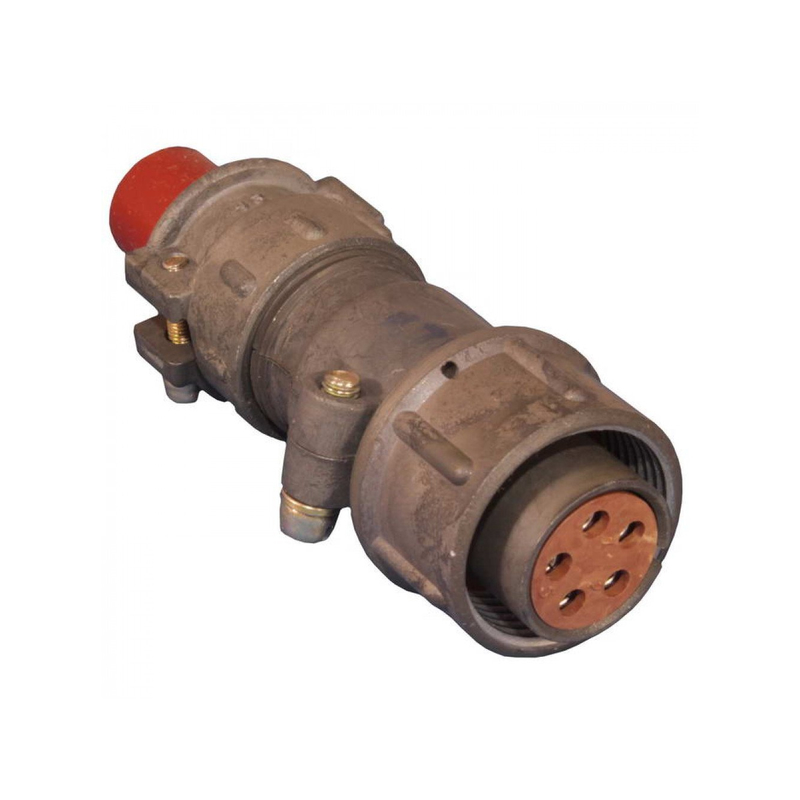

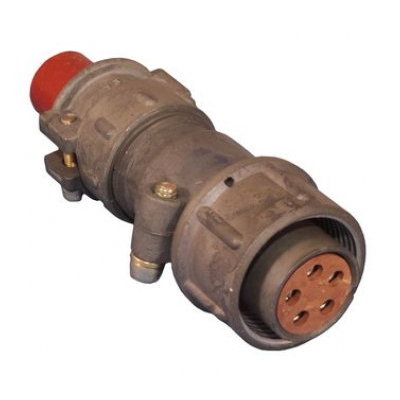

2РТТ20КУН5Г40В 2024г «ОТК» Элекон

Цена:

3650 ₽

В наличии: 50 шт.

Производитель: Элекон

Технические характеристики

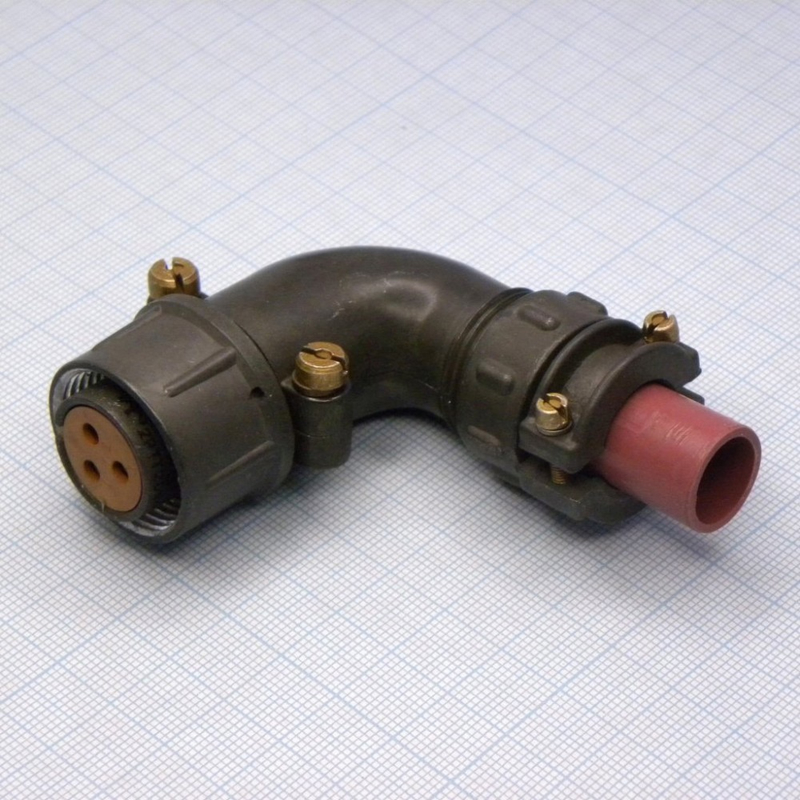

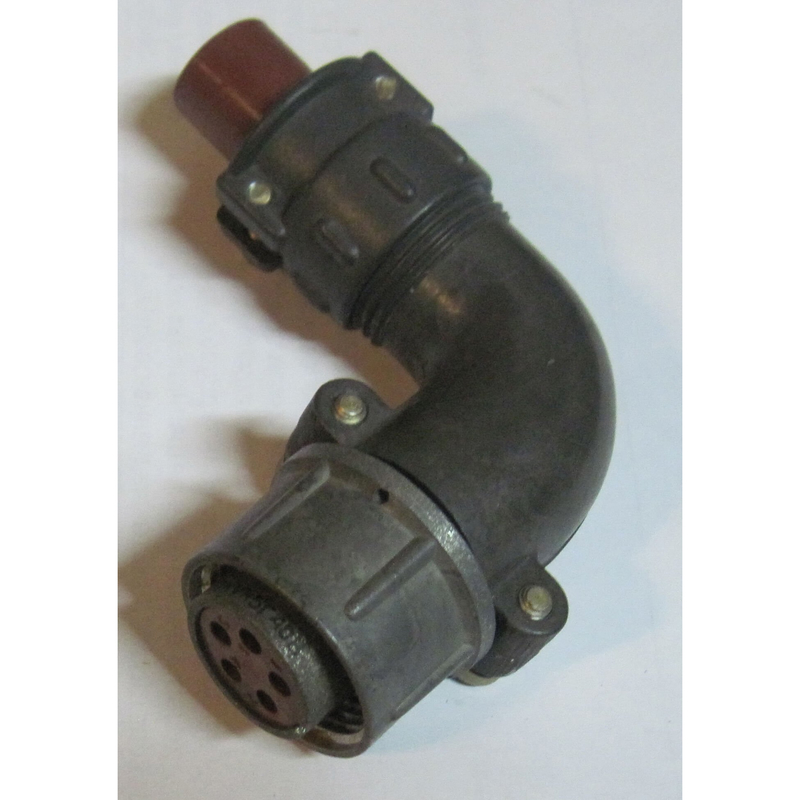

2РТТ20КУН5Г40В — это цилиндрический низкочастотный соединитель производства завода «Элекон» с приемкой отдела технического контроля (ОТК). Он представляет собой кабельную розетку с угловым патрубком и гайкой для монтажа неэкранированным кабелем, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель имеет всеклиматическое исполнение, теплостойкий и тропикоустойчивый, негерметичный тип с резьбовой фиксацией сочлененного положения. Максимальное рабочее напряжение — 850 В, сопротивление изоляции не менее 5000 МОм, рабочая температура от -60 до +100 °C, минимальная наработка 1000 часов, количество сочленений-расчленений — 500.

Условный размер корпуса — 20 мм, тип корпуса — К (кабельный), покрытие контактов — серебро, соответствует ТУ АШДК.434410.060 ТУ. Монтаж объемный, внутренний, пайкой; масса около 69 г. Число контактов в обозначении — 5 (КУН5).

Используется в электро-, радио- и контрольно-измерительной аппаратуре как соединитель общего назначения, устойчив к вибрациям (до 1500 м/с²), повышенной влажности (98% при +40 °C) и пониженному давлению (1,3·10⁻⁴ Па).

Описание

2РТТ20КУН5Г40В

2РТТ20КУН5Г40В: особенности и назначение разъёма

2РТТ20КУН5Г40В — промышленный электрический разъём серии 2РТТ, предназначенный для надёжного соединения кабельных линий в оборудовании, работающем в условиях вибраций, механических нагрузок и воздействия внешней среды. Такие соединители применяются там, где важны стабильность контакта, компактное размещение и удобство многократного подключения.

Разъём относится к круглым многоконтактным соединителям и используется для передачи электрических сигналов, питания и управляющих цепей. Конструктивное исполнение позволяет организовать аккуратное и защищённое подключение кабеля к аппаратуре, шкафам управления, измерительным системам и специализированным комплексам.

Конструктивные особенности

Маркировка 2РТТ20КУН5Г40В указывает на принадлежность изделия к определённому типоразмеру и варианту исполнения серии. Подобные разъёмы обычно включают корпус, контактную часть, элементы фиксации и узлы для присоединения кабеля.

Ключевые особенности соединителей данного класса:

Круглая форма корпуса, удобная для монтажа в ограниченном пространстве.
Многоконтактная компоновка для одновременного подключения нескольких цепей.
Надёжная механическая фиксация ответных частей.
Устойчивость к вибрационным и эксплуатационным нагрузкам.
Возможность применения в составе кабельных сборок и стационарного оборудования.
Защита контактной группы от случайных механических воздействий.
Удобная идентификация соединителя по полной маркировке.

Исполнение 2РТТ20КУН5Г40В востребовано в проектах, где требуется стандартизированное разъёмное соединение с предсказуемыми электрическими и механическими характеристиками.

Где применяется 2РТТ20КУН5Г40В

Разъём 2РТТ20КУН5Г40В может использоваться в различных отраслях промышленности и приборостроения. Его выбирают для оборудования, в котором необходимо обеспечить быстрое подключение, техническое обслуживание или замену отдельных модулей без полной разборки кабельной системы.

Типичные области применения:

Автоматизированные системы управления.
Контрольно-измерительные приборы.
Промышленные шкафы и пульты управления.
Электротехническое оборудование.
Средства связи и передачи сигналов.
Испытательные стенды.
Транспортное и специальное оборудование.
Машиностроительные комплексы.
Лабораторные и диагностические установки.

За счёт разъёмной конструкции 2РТТ20КУН5Г40В упрощает обслуживание техники: при необходимости кабельную линию можно отсоединить, проверить или заменить, сохранив целостность остальных соединений.

Что учитывать при подборе

При выборе разъёма 2РТТ20КУН5Г40В важно ориентироваться не только на название серии, но и на полную маркировку изделия. Она определяет вариант конструктивного исполнения, тип контактной группы, особенности монтажа и совместимость с ответной частью.

Перед установкой рекомендуется проверить:

Соответствие разъёма схеме подключения оборудования.
Количество и расположение контактов.
Допустимые электрические параметры подключаемых цепей.
Тип кабеля и способ его ввода в соединитель.
Условия эксплуатации: наличие вибраций, пыли, влаги и температурных перепадов.
Совместимость вилки, розетки и элементов фиксации.
Требования к маркировке проводников и распиновке.

Особое внимание следует уделить правильной распайке контактов. Ошибка в подключении может привести к некорректной работе оборудования, поэтому монтаж должен выполняться по технической документации конкретного устройства.

Значение для промышленной техники

Использование разъёмов типа 2РТТ20КУН5Г40В помогает повысить ремонтопригодность и модульность электротехнических систем. Такое решение делает подключение более организованным, сокращает время сервисных работ и снижает риск повреждения кабельных линий при демонтаже оборудования.

2РТТ20КУН5Г40В остаётся актуальным элементом для промышленных, измерительных и специализированных систем, где требуется надёжное многоконтактное соединение. Точный подбор по маркировке, соблюдение схемы распиновки и аккуратный монтаж позволяют обеспечить стабильную работу электрической части оборудования в течение длительного срока эксплуатации.
