Назначение разъёма 2РТТ20КУН4Ш6В

2РТТ20КУН4Ш6В — низкочастотная вилка-кабельный разъём из серии 2РТТ, предназначенная для соединения силовых или сигнальных цепей в промышленном и специализированном оборудовании. Разъём применяется на кабельных линиях для коммутации цепей постоянного и переменного тока с рабочими частотами до нескольких мегагерц, в том числе при использовании неэкранированного кабеля.

Конструктивно это цилиндрический теплостойкий коннектор с ручным соединением и резьбовой фиксацией корпусов. Такое исполнение обеспечивает пылебрызгозащищённость и надёжное механическое удержание сочленённой пары при эксплуатации в условиях вибрации и внешних воздействий. Разъём рассчитан на внутренний объёмный монтаж.

Расшифровка обозначения и конструкция

Маркировка 2РТТ20КУН4Ш6В содержит полную информацию об исполнении изделия:

• 2РТТ20 — серия и условный размер корпуса 20.
• К — кабельный корпус, соединённый с кабелем.
• У — угловой патрубок ввода кабеля.
• Н — гайка патрубка для неэкранированного кабеля.
• 4Ш — четыре штыревых контакта (вилка) диаметром около 2,5 мм.
• 6 — сочетание контактов, вариант контактного макета.

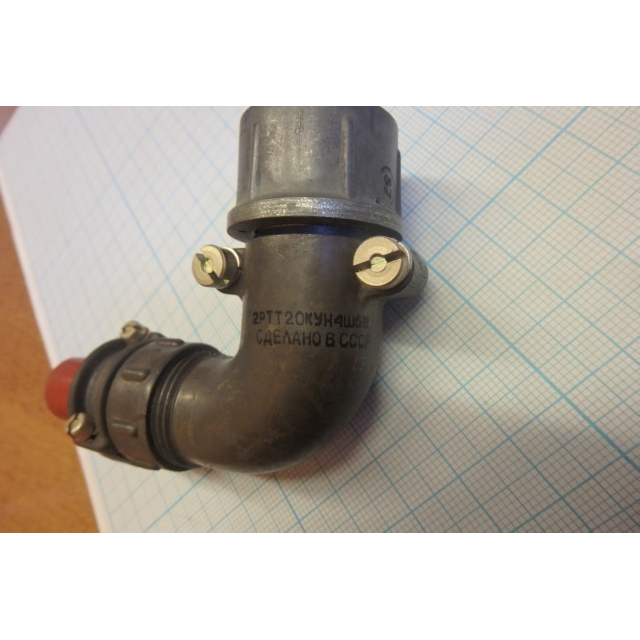

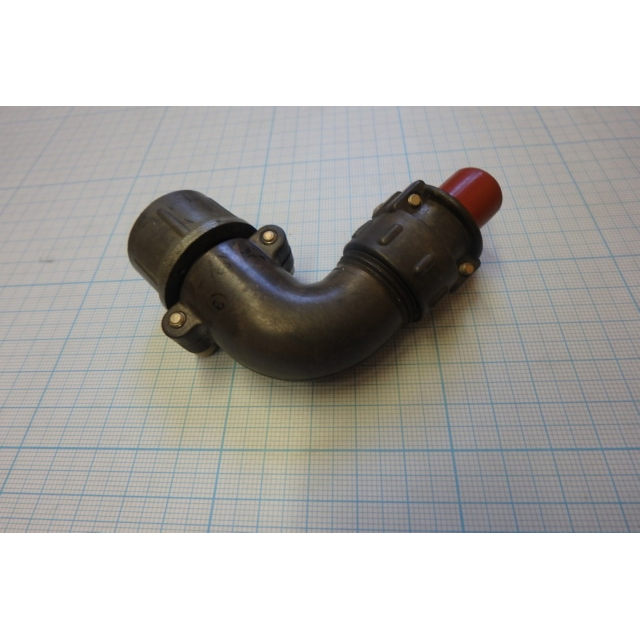

Корпус изделия обычно металлический, изолятор выполнен из карболита или аналогичного термостойкого материала, а контакты имеют серебряное покрытие. Угловой патрубок ввода кабеля позволяет прокладывать кабель под углом к оси разъёма, что удобно при ограниченном монтажном пространстве.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения разъёма:

• Количество контактов — 4, тип контактов — штырь (вилка).
• Максимальное рабочее напряжение (амплитудное значение) — до 850 В, в ряде режимов рабочее напряжение задаётся до 700 В.
• Рабочий ток на один контакт — до 20–25 А; суммарный ток на разъём — порядка 100 А при соответствующей нагрузке.
• Сопротивление контакта — не более 1 мОм.
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100…180 °C в зависимости от конкретного исполнения и покрытия контактов.
• Минимальная наработка — порядка 1000 часов работы.
• Число сочленений-расчленений — не менее 500 циклов.

Указанные значения следует соотносить с фактическим режимом эксплуатации: токовая нагрузка и температурный диапазон зависят от сечения кабеля, способа монтажа и условий охлаждения.

Монтаж и применение

Монтаж выполняется пайкой штыревых контактов, а кабель закрепляется через гайку углового патрубка; исполнение предусматривает работу с неэкранированным кабелем. Разъём может эксплуатироваться во всеклиматическом исполнении, в том числе в условиях тропической и холодной климатических зон.

Область применения охватывает промышленное и специализированное оборудование, где требуется передача силовых или сигнальных цепей постоянного и переменного тока, включая низкочастотные сигналы до нескольких мегагерц. Благодаря пылебрызгозащищённому корпусу, резьбовой фиксации и широкому температурному диапазону разъём подходит для кабельных линий, работающих в сложных внешних условиях.

Краткие сведения

• Артикул: 5520.
• Категория: 2РТТ20.
• Производитель: Коннектор.
• Тип изделия: вилка кабельная, низкочастотный разъём.
• Тип соединения: ручное, с резьбовой фиксацией корпусов.
• Количество контактов: 4, штыревые.
• Особенности: пылебрызгозащищённость, теплостойкость, угловой ввод кабеля, исполнение для неэкранированного кабеля.
