2РТТ20КУН4Ш6В: кабельная вилка для надежных соединений в промышленной аппаратуре

Соединитель 2РТТ20КУН4Ш6В — цилиндрическая низкочастотная кабельная вилка серии 2РТТ, рассчитанная на применение в цепях постоянного и переменного тока. Конструкция с резьбовой фиксацией, угловым патрубком и четырьмя контактами делает эту модификацию практичным решением для внутреннего монтажа радиоэлектронного, измерительного и промышленного оборудования.

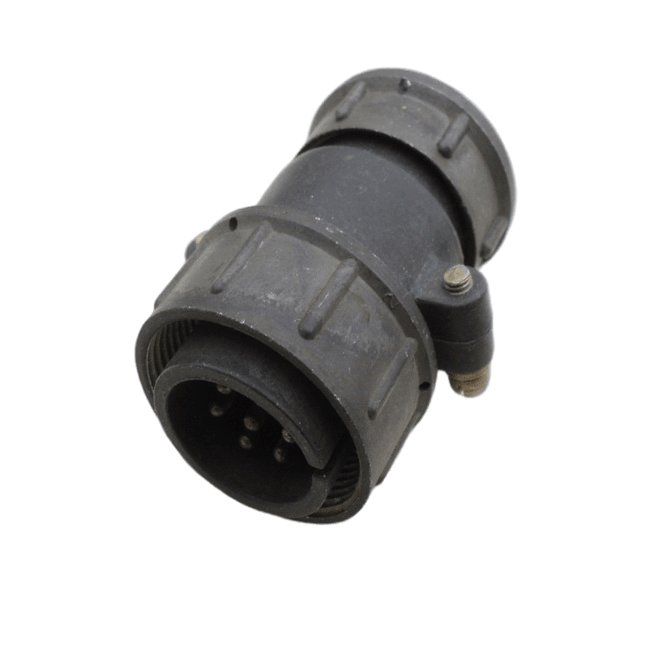

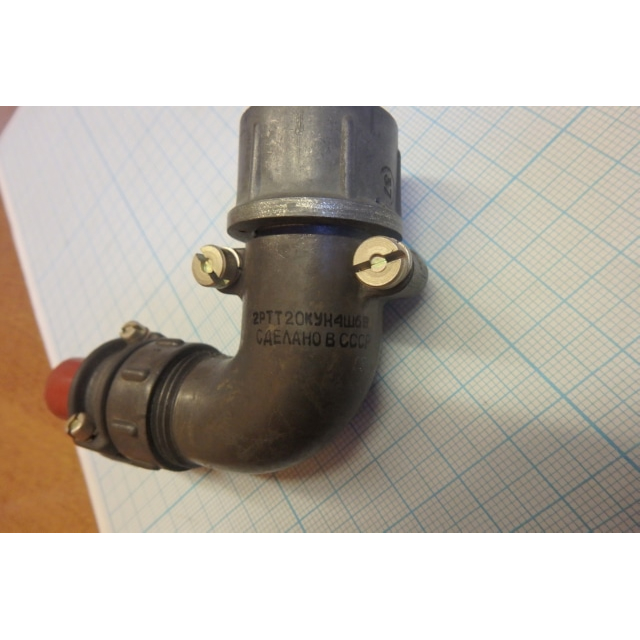

Расшифровка маркировки

Маркировка 2РТТ20КУН4Ш6В содержит ключевые конструктивные признаки изделия:

• 2РТТ — серия цилиндрических низкочастотных соединителей общего назначения.

• 20 — условный размер корпуса.

• К — кабельное исполнение.

• У — угловой патрубок для вывода кабеля.

• Н — исполнение для неэкранированного кабеля.

• 4 — четыре электрических контакта.

• Ш — вилка.

• 6 — вариант сочетания контактов.

• В — всеклиматическое исполнение.

Таким образом, 2РТТ20КУН4Ш6В представляет собой кабельную вилку с угловым кабельным вводом, предназначенную для подключения неэкранированного кабеля и работы в условиях воздействия широкого диапазона температур.

Основные характеристики

Перечисленные характеристики позволяют использовать соединитель в силовых и сигнальных цепях, где важны устойчивость контакта, защита от внешних воздействий и возможность многократного подключения кабельной части оборудования.

Особенности конструкции

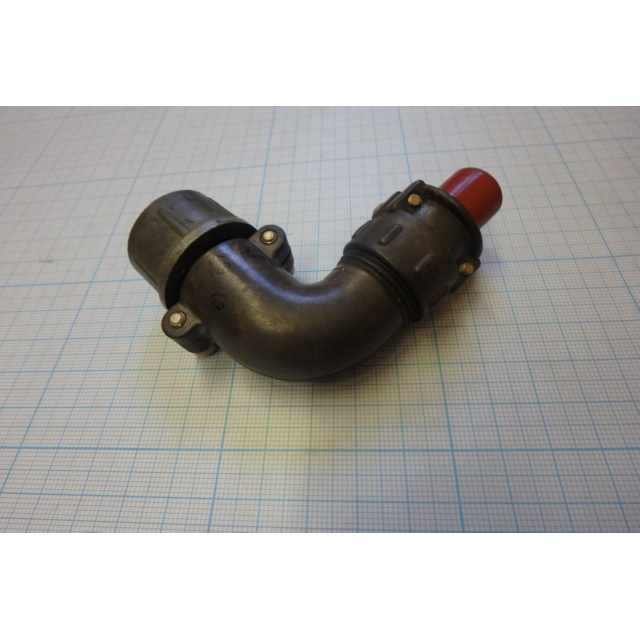

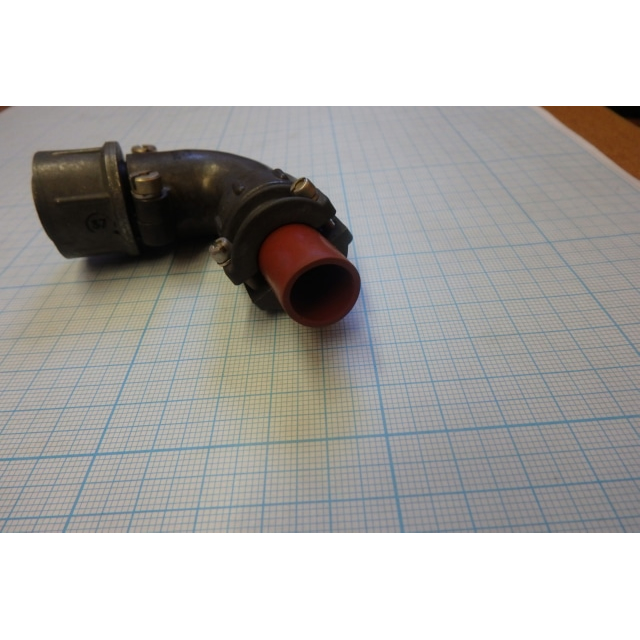

Ключевой особенностью 2РТТ20КУН4Ш6В является угловой патрубок. Такое решение удобно, когда пространство внутри корпуса прибора, распределительного шкафа или монтажной зоны ограничено: кабель выводится под углом, а не по прямой оси разъема. Это помогает аккуратнее организовать кабельную трассу и снизить риск чрезмерного изгиба жил возле места подключения.

Резьбовое сочленение предотвращает самопроизвольное разъединение при вибрациях и механических воздействиях. Одношпоночная поляризация корпуса исключает неправильную ориентацию при стыковке ответных частей. Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию стабильных электрических параметров соединения.

Корпус соединителя относится к пылебрызгозащищенному исполнению. При этом изделие является негерметичным, поэтому при проектировании аппаратуры следует учитывать реальные условия эксплуатации и не применять его как замену герметичным разъемам для постоянной работы под водой, в конденсирующейся влаге или в агрессивной среде.

Где применяется 2РТТ20КУН4Ш6В

Разъем 2РТТ20КУН4Ш6В используется в составе оборудования, где требуется разъемное соединение многожильных кабелей с аппаратурой:

• В радиоэлектронных и радиотехнических устройствах.

• В измерительных приборах и испытательных стендах.

• В промышленной автоматике и системах управления.

• В электротехнических шкафах, блоках питания и силовых модулях.

• В специальной аппаратуре внутреннего монтажа.

• В оборудовании, работающем при пониженных и повышенных температурах.

Наличие четырех контактов позволяет задействовать разъем для передачи питания, управляющих сигналов или комбинированных цепей — например, для подключения трехфазной линии с отдельным проводником защитного заземления, если электрические параметры и схема конкретного устройства это допускают. В каждом случае важно отдельно проверить допустимую нагрузку на контакт, сечение проводов, условия теплоотвода и требования конструкторской документации.

Что проверить перед монтажом

Перед установкой 2РТТ20КУН4Ш6В рекомендуется убедиться в следующем:

• Ответная часть совместима по серии, размеру корпуса, расположению контактов и варианту сочленения.

• Кабель является неэкранированным либо его конструкция соответствует исполнению патрубка с обозначением «Н».

• Токовая нагрузка не превышает допустимые 25 А на контакт.

• Амплитудное напряжение цепи укладывается в предел до 700 В.

• Пайка выполняется с соблюдением требований к температурному режиму и без попадания припоя на изоляционные элементы.

• После монтажа проверены отсутствие замыканий между контактами, сопротивление изоляции и надежность резьбовой фиксации.

• Радиус изгиба кабеля у углового патрубка не создает постоянного механического усилия на выводы.

2РТТ20КУН4Ш6В сочетает компактный корпус условного размера 20, четырехконтактную схему и механически устойчивое резьбовое соединение. Благодаря всеклиматическому исполнению, серебреным контактам и угловому кабельному вводу эта модификация подходит для создания надежных разъемных соединений в аппаратуре, ориентированной на длительную эксплуатацию в сложных температурных условиях.
