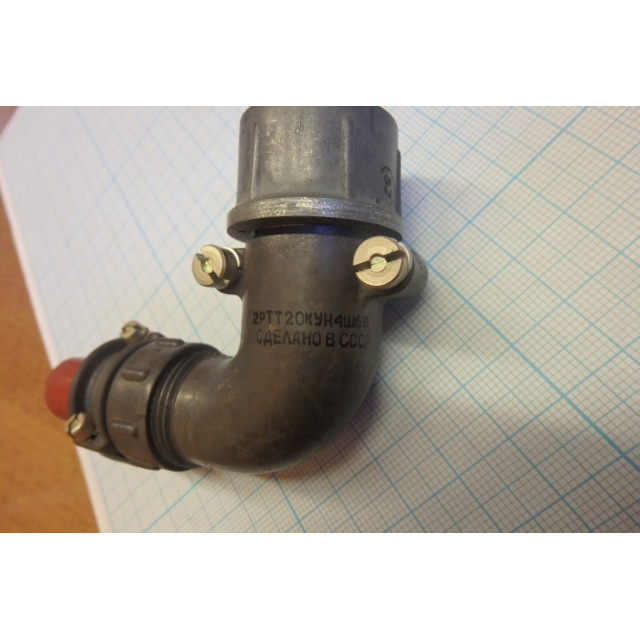

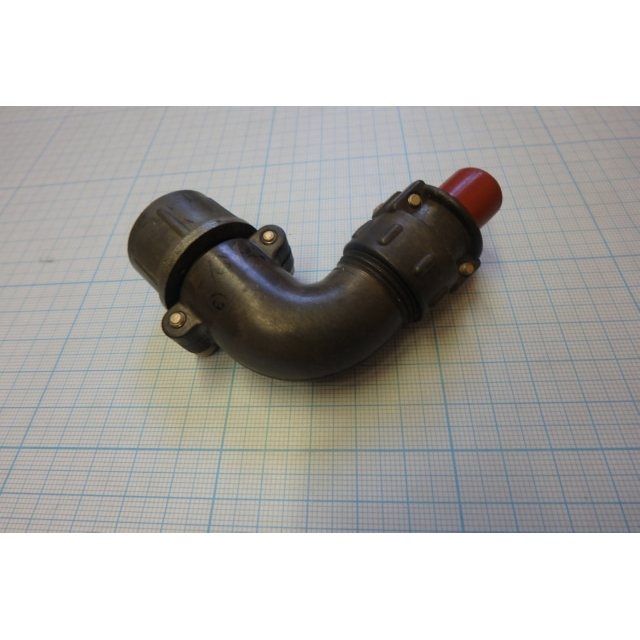

Назначение соединителя 2РТТ20КУН4Ш6В

Соединитель 2РТТ20КУН4Ш6В представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для соединения и разъединения электрических цепей. Через него коммутируются провода, кабели, отдельные узлы и блоки в составе различных видов аппаратуры. Изделие относится к классу пылебрызгозащищённых соединителей, то есть допускает работу в условиях воздействия пыли и брызг воды.

Соединитель выпускается во всеклиматическом исполнении, о чём свидетельствует маркировка «В» в обозначении. Это означает пригодность к эксплуатации в широком диапазоне климатических условий без ограничения по конкретному климатическому району. Уровень качества изделия соответствует требованиям 2015 года и обозначен как уровень «5».

Основное назначение — обеспечение надёжного электрического контакта в цепях постоянного и переменного тока при работе в составе радиотехнической и радиоэлектронной аппаратуры как специального, так и общего назначения.

Подтверждённые особенности конструкции

Обозначение 2РТТ20КУН4Ш6В построено по системе маркировки, в которой зашифрованы тип, конструктивные особенности и параметры соединителя. Ниже приведены характеристики, подтверждённые для данной модели.

• Тип соединителя: низкочастотный цилиндрический.
• Степень защиты: пылебрызгозащищённый.
• Климатическое исполнение: всеклиматическое (маркировка «В»).
• Уровень качества: соответствует требованиям 2015 года, уровень «5».
• Тип части: вилка, то есть штыревая часть (обозначение «Ш»).
• Дополнительные элементы: с патрубком, без резиновых кожухов и втулок (обозначение «КУН»).
• Поляризация: одношпоночная поляризация корпусов, исключающая неправильное сочленение.
• Количество контактов: 6.
• Покрытие контактов: серебряное.
• Тип монтажа: внутренний, объёмным способом или пайкой.
• Варианты исполнения: приборный либо кабельный, для неэкранированного кабеля.

Таким образом, данная модель сочетает штыревую часть с шестью серебрёными контактами, одношпоночной поляризацией корпусов и патрубком, но без резиновых кожухов и втулок. Монтаж выполняется внутренним способом, объёмным или пайкой.

Рабочие параметры

Соединитель рассчитан на эксплуатацию в следующих условиях и режимах:

• Максимальное напряжение: 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Тип тока: цепи постоянного и переменного тока.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Количество циклов сочленения-расчленения: 500.

Перечисленные параметры определяют область применения изделия: низкочастотные цепи с амплитудным напряжением до 850 В, работающие в широком температурном диапазоне и допускающие ограниченное число подключений и отключений в течение срока службы.

Области применения и условия эксплуатации

Соединитель применяется для соединения и разъединения электрических цепей в радиотехнической и радиоэлектронной аппаратуре специального и общего назначения. Он может использоваться как в приборном, так и в кабельном варианте исполнения, в том числе для неэкранированного кабеля, что делает его пригодным для монтажа внутрь блоков и узлов.

Изделие предназначено для эксплуатации во всеклиматических условиях согласно техническим условиям ТУ ГЕО.364.120ТУ. Пылебрызгозащищённое исполнение и рабочий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяют использовать соединитель в аппаратуре, работающей на открытом воздухе и в неотапливаемых помещениях, без дополнительной защиты от пыли и брызг.

Ключевые эксплуатационные ограничения связаны с максимальным амплитудным напряжением 850 В, рабочей частотой до 3 МГц и ресурсом в 500 циклов сочленения-расчленения. При соблюдении этих условий соединитель обеспечивает стабильное электрическое соединение цепей в течение всего срока службы.
