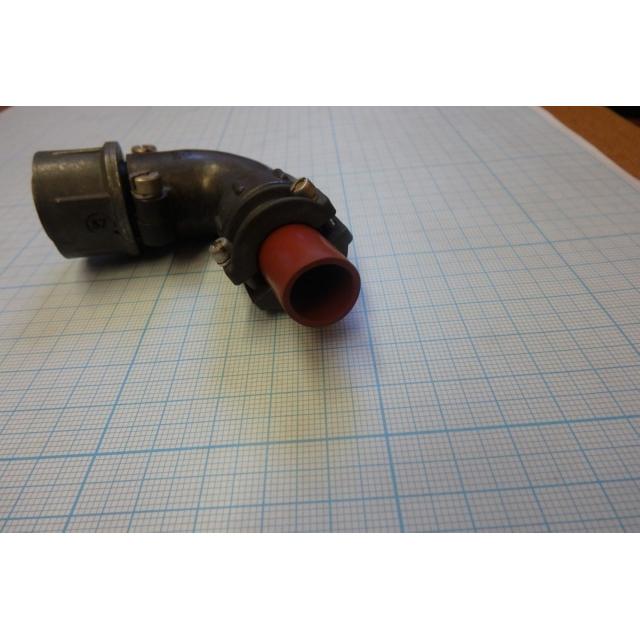

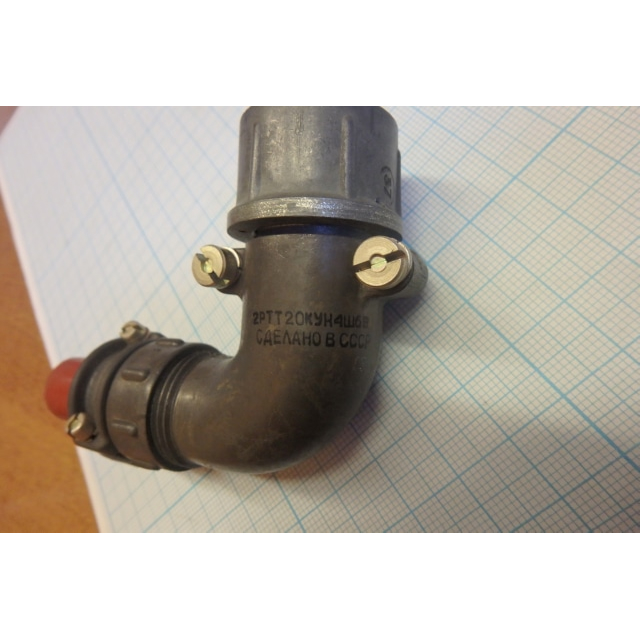

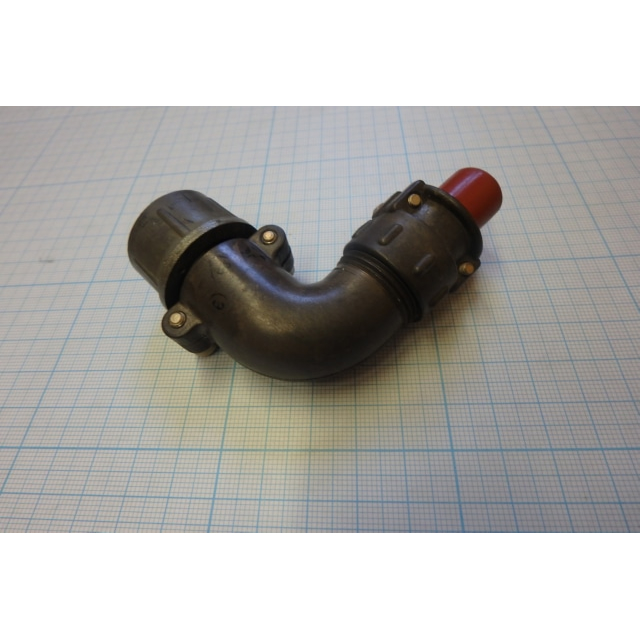

Назначение соединителя 2РТТ20КУН4Ш6В

Соединитель 2РТТ20КУН4Ш6В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РТТ с всеклиматическим исполнением. Изделие выпускается заводом «Каскад» и прошло приёмку отдела технического контроля (ОТК) в 2024 году, что подтверждает его соответствие установленным требованиям на момент выпуска.

Основное назначение изделия — обеспечение надёжного электрического соединения в цепях постоянного и переменного тока. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как элемент общего назначения, не предназначенный для узкоспециализированных высокочастотных трактов. Благодаря цилиндрической конструкции и резьбовому сочленению он обеспечивает стабильный контакт при эксплуатации в условиях повышенных механических нагрузок и воздействия окружающей среды.

Конструктивные особенности

Соединитель состоит из двух ответных частей: кабельной и блочной. Такое разделение позволяет монтировать одну часть непосредственно на кабель, а другую — на корпус или панель блока аппаратуры. Соединение частей производится посредством резьбы, что даёт механически прочный и виброустойчивый контакт, исключающий самопроизвольное расчленение.

Монтаж электрических цепей выполняется пайкой. Корпус изделия имеет пылебрызгозащищённое исполнение, благодаря чему соединитель сохраняет работоспособность при попадании пыли и брызг влаги. Всеклиматическое исполнение предполагает пригодность к эксплуатации в различных климатических зонах.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, заявленные для данной модели:

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.
• Устойчивость к вибрации: диапазон от 1 до 1000 Гц при ускорении до 100 метров на секунду в квадрате.
• Наработка: не менее 1000 часов.
• Ресурс сочленений-расчленений: не менее 500 циклов.

Область применения и условия эксплуатации

Соединитель 2РТТ20КУН4Ш6В востребован в составе радиоэлектронной и радиотехнической аппаратуры, где требуется соединять кабельные линии с блоками и модулями. Он подходит для цепей постоянного и переменного тока с учётом указанного максимального рабочего напряжения и рабочей частоты.

Благодаря пылебрызгозащищённому корпусу и широкому температурному диапазону изделие может применяться в аппаратуре, работающей как в отапливаемых помещениях, так и на открытом воздухе, в том числе в условиях вибрационных нагрузок. Резьбовое соединение и паечный монтаж делают его удобным для стационарной аппаратуры, где важны механическая прочность и стабильность электрического контакта.

Изделие поставляется как самостоятельный сборочный элемент; конкретная комплектация, страна производства, сертификаты и гарантийные условия в предоставленных данных не указаны.
