Назначение соединителя 2РТТ20КУН4Ш39В

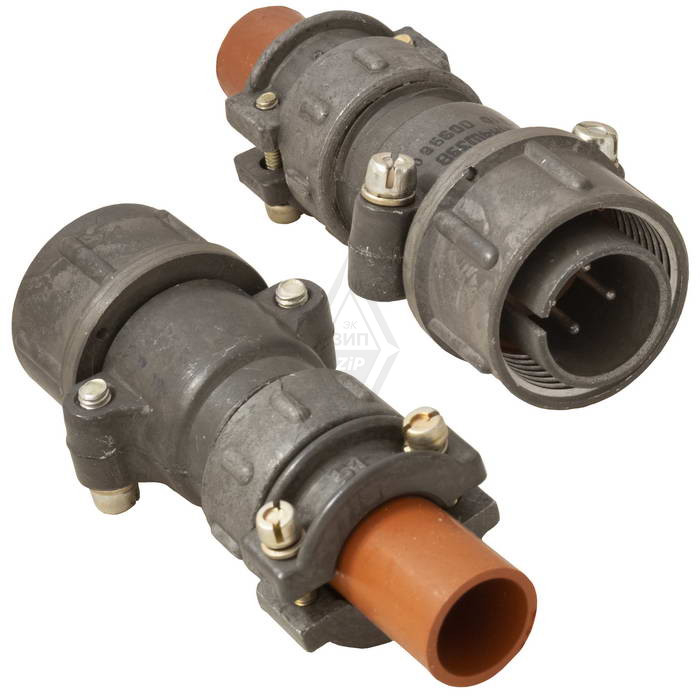

Соединитель 2РТТ20КУН4Ш39В производства НПО «Каскад» (артикул 5516) относится к серии низкочастотных цилиндрических разъёмов 2РТТ общепромышленного исполнения. Изделие предназначено для коммутации сигнальных и силовых цепей постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре. Это кабельная вилка с прямым патрубком и гайкой, рассчитанная на сочленение с ответной розеткой серии 2РТТ, как правило типа 2РТТ20КПН.

Основное назначение — обеспечение надёжного электрического соединения между кабелем и аппаратурой в тех случаях, когда требуется периодическое разъединение и повторное подключение цепи без потери качества контакта. Резьбовая фиксация сочленения исключает самопроизвольное расхождение частей разъёма при вибрации и умеренных ударных нагрузках.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели соединителя. Значения, не указанные в документации на товар, здесь не приводятся.

• Максимальное рабочее напряжение постоянного тока или амплитудное значение при переменном токе — до 700 В.
• Количество контактов — 4 штуки.
• Присоединение проводников — как правило, пайкой.
• Тип корпуса — кабельный, с прямым патрубком и гайкой, для неэкранированного кабеля.
• Исполнение — 20-го условного диаметра.
• Минимальная наработка — не менее 1000 часов непрерывной работы в номинальных режимах.
• Число механических сочленений и расчленений — не менее 500 циклов.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
• Сопротивление контактов — в пределах норм, установленных для соответствующего диаметра контакта.
• Приёмка — ОТК, год выпуска — 2024.

Совокупность этих параметров соответствует нормам общепромышленного исполнения и подтверждает пригодность соединителя для работы в составе ответственных, но не специальных цепей.

Конструктивные особенности и условия эксплуатации

Серия 2РТТ изначально проектировалась с учётом механически сложных условий эксплуатации. Конструкция соединителя 2РТТ20КУН4Ш39В допускает использование в условиях вибраций и умеренных ударных перегрузок. Резьбовое соединение с гайкой обеспечивает стабильность электрического контакта при знакопеременных механических воздействиях, а прямой патрубок упрощает монтаж кабеля и снижает нагрузку на места пайки проводников.

Цилиндрическая форма корпуса и общепромышленное исполнение позволяют применять изделие как в стационарных, так и в подвижных электрорадиотехнических устройствах. Ограничением является использование только неэкранированного кабеля, что отражено в типе корпуса с прямым патрубком.

Области применения

Благодаря сочетанию умеренного рабочего напряжения, четырёх контактов и ресурса сочленений не менее 500 циклов соединитель востребован в следующих направлениях:

1. Промышленная автоматика — подключение датчиков, исполнительных механизмов и пультов управления.
2. Источники питания — коммутация выходных и вспомогательных цепей постоянного и переменного тока.
3. Измерительные системы — соединение первичных преобразователей и блоков обработки сигнала.
4. Вспомогательные цепи радиоэлектронной аппаратуры, где требуется надёжный цилиндрический разъём с резьбовой фиксацией.

Изделие поставляется с приёмкой ОТК и выпущено в 2024 году. Для правильного подбора необходимо учитывать ответную часть — розетку серии 2РТТ соответствующего исполнения, а также способ присоединения проводников пайкой. При монтаже следует соблюдать номинальные режимы работы, чтобы обеспечить заявленную минимальную наработку не менее 1000 часов.
