2РТТ20КУН4Г6В: кабельная розетка для надежных электрических соединений

2РТТ20КУН4Г6В — цилиндрический низкочастотный пылебрызгозащищенный соединитель серии 2РТТ, выполненный в виде кабельной розетки. Изделие применяется для разъемного соединения электрических цепей в радиоэлектронной, промышленной, измерительной и специальной аппаратуре, где важны устойчивость контакта, механическая прочность и работоспособность в сложных условиях.

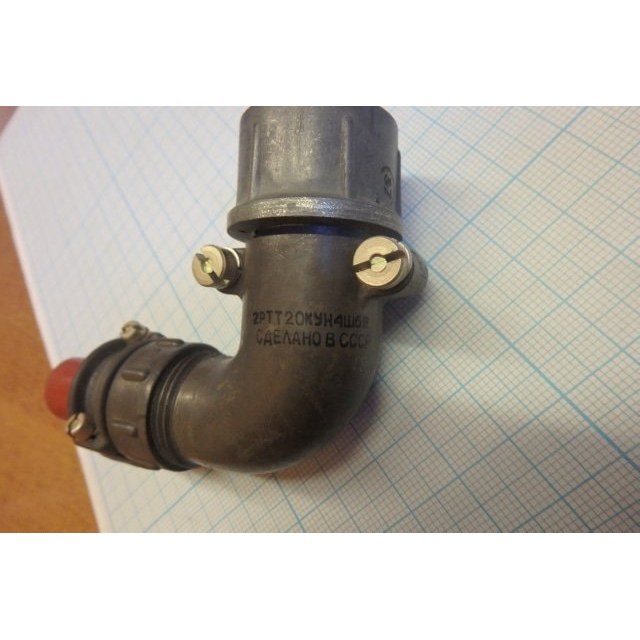

Конструкция рассчитана на объемный монтаж и пайку проводников. Кабельное исполнение с угловым патрубком помогает организовать вывод кабеля в ограниченном пространстве и снизить изгибающую нагрузку на место ввода.

Конструкция и расшифровка

Разъем относится к серии 2РТТ — цилиндрическим соединителям ручного сочленения с резьбовой фиксацией. Резьбовое соединение удерживает половины разъема при вибрации, случайных рывках кабеля и длительной эксплуатации.

Обозначение 2РТТ20КУН4Г6В указывает на основные конструктивные признаки:

• 2РТТ — серия цилиндрических низкочастотных пылебрызгозащищенных соединителей.

• 20 — условный размер корпуса.

• К — кабельное исполнение.

• У — угловой вариант патрубка.

• Н — исполнение для неэкранированного кабеля.

• 4 — контактная вставка на четыре контакта.

• Г — гнездовые контакты, то есть розетка.

• 6 — сочетание из четырех контактов диаметром 2,5 мм.

• В — климатическое исполнение, предусмотренное конструкцией изделия.

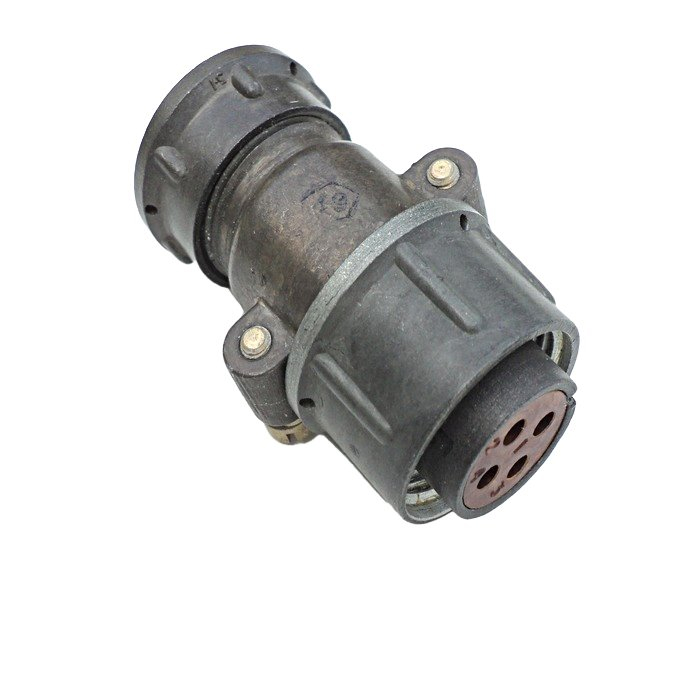

Розетка имеет четыре круглых гнездовых контакта диаметром 2,5 мм. Контакты выполнены из латуни с серебряным покрытием, что способствует снижению переходного сопротивления и повышает стабильность электрического соединения.

Технические параметры

Для 2РТТ20КУН4Г6В характерны следующие показатели:

Указанные параметры позволяют использовать соединитель в силовых и сигнальных цепях, если фактическая нагрузка распределяется между контактами с учетом допустимого суммарного тока.

Эксплуатационные возможности

2РТТ20КУН4Г6В разработан для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. В зависимости от исполнения и условий применения соединители серии могут использоваться при напряжении цепи до 700 В постоянного тока; в отдельных технических описаниях для данной модели приводится предельное рабочее значение до 850 В. При проектировании оборудования следует сверять допустимое напряжение с документацией на конкретную партию и исполнение.

Соединитель сохраняет работоспособность в широком температурном диапазоне — ориентировочно от −60 °C до +100 °C. Для серии также заявлена устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с², что делает разъем актуальным для оборудования с повышенными механическими воздействиями.

Пылебрызгозащищенная конструкция помогает снизить риск загрязнения контактной части при эксплуатации в производственных помещениях, шкафах автоматики, передвижном оборудовании и аппаратуре, работающей вне полностью герметичных корпусов. При этом разъем не следует считать герметичным: для влажных зон, погружения в воду или работы под давлением требуется оценивать защиту всей кабельной сборки, включая ввод, уплотнение и ответную часть.

Где применяется 2РТТ20КУН4Г6В

Кабельная розетка 2РТТ20КУН4Г6В подходит для систем, в которых необходимы компактные, обслуживаемые и виброустойчивые разъемные соединения:

• Промышленные шкафы управления и распределительные устройства.

• Контрольно-измерительная и испытательная аппаратура.

• Источники питания, силовые модули и электромеханические установки.

• Радиотехнические и электронные комплексы.

• Передвижное, транспортное и специальное оборудование.

• Кабельные жгуты, требующие разъема с угловым выводом.

Например, четыре контакта могут применяться для передачи нескольких силовых линий либо для объединения питания, цепи управления и сигнального проводника в одном разъемном кабельном соединении. Распределение токов при этом должно учитывать ограничение 35 А на один контакт и 100 А на весь соединитель.

На что обратить внимание при монтаже

Для стабильной работы 2РТТ20КУН4Г6В важны качество пайки и правильная подготовка кабеля. Проводники должны соответствовать допустимой токовой нагрузке, а пайка не должна создавать механического напряжения на контактных элементах. Перед окончательной сборкой необходимо проверить соответствие ответной части: число контактов, контактную схему, ключевание, резьбовое сочленение и назначение гнездовой части.

Особое внимание стоит уделить затяжке резьбового соединения, отсутствию загрязнений на серебряном покрытии контактов и фиксации кабеля в патрубке. Такие меры уменьшают риск нагрева переходного контакта, ослабления соединения при вибрации и повреждения проводников при многократном подключении.
