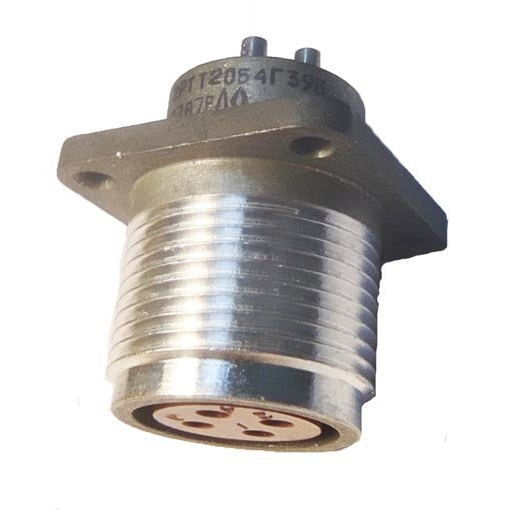

2РТТ20КУН4Г39В 2024г «ОТК» Элекон

Цена:

3650 ₽

В наличии: 46 шт.

Производитель: Элекон

Технические характеристики

2РТТ20КУН4Г39В — это низкочастотный цилиндрический соединитель от завода «Элекон», относящийся к серии 2РТТ, предназначенной для работы в цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до нескольких сотен вольт. Символ «ОТК» в вашем обозначении указывает на вид приемки изделия — приёмка отделом технического контроля (ОТК), что говорит о стандартной текущей приёмке, а не о специальной или армейской (например, «ОС», «ОСМ» и т.п.).

Серия 2РТТ — это пылебрызгозащищённые низкочастотные цилиндрические соединители под резьбовую стыковку, применяемые в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
Эти разъёмы используются в промышленной автоматике, РЭА, измерительных и телемеханических устройствах, где важны надёжный контакт и защита от внешних факторов.

Условный размер 20 — относится к габаритному диаметру корпуса (приблизительно 20 мм) и указывает на типоразмер серии 2РТТ.
Буквенные элементы в маркировке обычно указывают:
- К — корпус из металла (часто латуни, с гальваническим покрытием).
- УН — специфика исполнения, как правило, «УН» отражает тип корпуса/патрубка (например, для кабельного монтажа без патрубка или с определённым экранированием).
- 4 — количество контактов.
- Г39В — тип завода‑изготовителя (Г) и вариант конструкции/модификации, совместимый с рядом других 2РТТ‑разъёмов 20‑го габарита.

Для серии 2РТТ типичный диапазон рабочих напряжений составляет порядка единиц милливольт до около 700 В постоянного/переменного тока, при этом амплитудное напряжение отдельных разъёмов может достигать примерно 800–850 В.
Рабочий ток на один контакт обычно до 10–200 А в зависимости от конкретного варианта исполнения, а количество контактов в серии — от 1 до 47, при условных диаметрах корпуса 12–60 мм.
Соединители 2РТТ рассчитаны на работу в расширенном диапазоне температур (примерно от –60 °C до +100…125 °C), что позволяет применять их в жёстких климатических условиях.

В исполнении КУН (металлический корпус, определённое кабельное/плоскостное исполнение) соединитель ориентирован на крепление на панелях или кабельных оконцеваниях, с экранированием и резьбовой стыковкой для обеспечения вибро‑ и влагоустойчивости.
Наличие обозначения «ОТК» в маркировке изделия означает, что изделие поступило на склад как продукция с текущей приёмкой отдела технического контроля, без специальной или партионной дополнительной приёмки.п.),
совместимость с другими 2РТТ‑разъёмами 20‑го габарита,
особенности монтажа (кабельный или панельный вариант) именно для 2РТТ20КУН4Г39В.

Описание

Назначение соединителя 2РТТ20КУН4Г39В

2РТТ20КУН4Г39В — низкочастотный цилиндрический соединитель производства завода «Элекон», относящийся к серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц. Соединители этой серии применяются там, где требуется надёжный электрический контакт и устойчивость к воздействию внешних факторов: в промышленной автоматике, радиоэлектронной аппаратуре, измерительных и телемеханических устройствах.

Серия 2РТТ представляет собой пылебрызгозащищённые цилиндрические соединители под резьбовую стыковку. Резьбовое соединение обеспечивает вибро- и влагоустойчивость, а также стабильность контакта при механических нагрузках.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РТТ20КУН4Г39В содержит несколько смысловых элементов, каждый из которых указывает на определённые свойства изделия.

Условный размер 20 — габаритный диаметр корпуса приблизительно 20 мм; указывает на типоразмер серии 2РТТ.
К — корпус из металла, как правило латуни, с гальваническим покрытием.
УН — исполнение корпуса и патрубка; обычно отражает кабельный или плоскостной вариант монтажа, в том числе с экранированием.
4 — количество контактов.
Г39В — завод-изготовитель и вариант конструкции, совместимый с другими соединителями 2РТТ 20-го габарита.

Приёмка «ОТК» означает, что изделие прошло текущую приёмку отделом технического контроля. Это стандартная заводская приёмка, а не специальная или армейская (например, «ОС», «ОСМ» и подобные). Год выпуска — 2024.

Электрические и климатические параметры серии

Для серии 2РТТ типичный диапазон рабочих напряжений составляет от единиц милливольт до примерно 700 В постоянного или переменного тока; амплитудное напряжение отдельных исполнений может достигать примерно 800–850 В. Рабочий ток на один контакт обычно находится в пределах от 10 до 200 А в зависимости от конкретного варианта исполнения. Количество контактов в серии — от 1 до 47, при условных диаметрах корпуса от 12 до 60 мм.

Соединители рассчитаны на работу в расширенном диапазоне температур — примерно от минус 60 до плюс 100…125 градусов Цельсия, что позволяет применять их в жёстких климатических условиях.

Применение и монтаж

Исполнение КУН с металлическим корпусом ориентировано на крепление на панелях или кабельных оконцеваниях. Экранирование и резьбовая стыковка обеспечивают устойчивость к вибрации и влаге. Соединитель совместим с другими разъёмами 2РТТ 20-го габарита, что упрощает замену и комплектование аппаратуры.

Типовые области применения:

Промышленная автоматика и системы управления.
Радиоэлектронная аппаратура (РЭА).
Измерительные устройства и телемеханика.
Цепи постоянного и переменного тока с частотой до 3 МГц.

Комплектация и условия эксплуатации

Изделие поставляется в заводском исполнении без дополнительной партионной приёмки. Страна производства и гарантийные условия определяются заводом «Элекон» и указываются в сопроводительных документах. При монтаже следует учитывать панельный или кабельный вариант крепления, предусмотренный исполнением КУН, и обеспечивать надёжную резьбовую затяжку для сохранения пылебрызгозащищённости.

Артикул изделия — 5508, категория — 2РТТ20. Производитель — «Элекон».
