Назначение и область применения

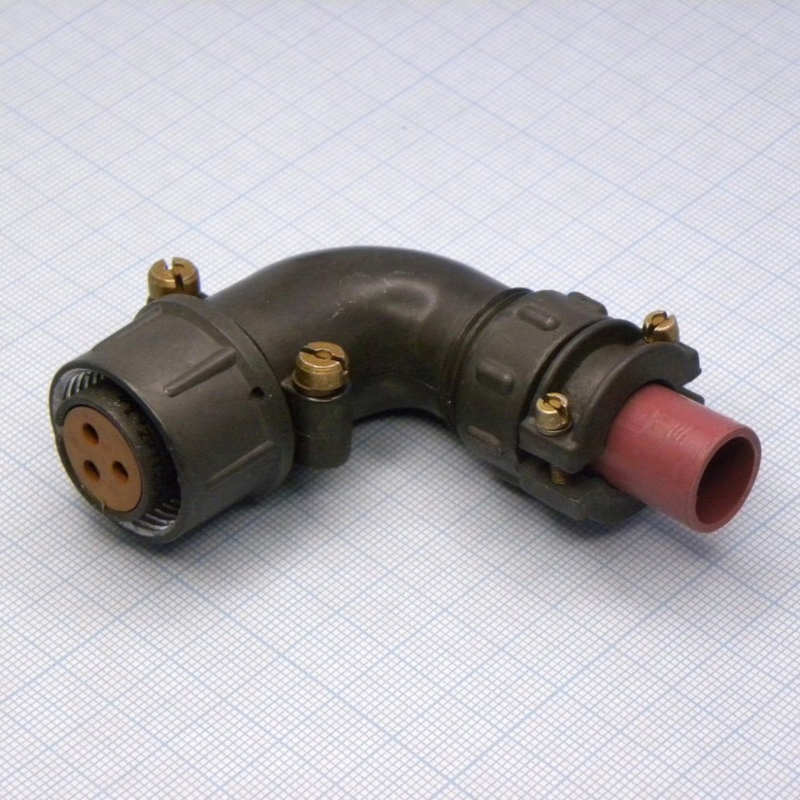

2РТТ20КУН3ШВ — цилиндрический низкочастотный электрический соединитель (разъём) серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до нескольких мегагерц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения, обеспечивая надёжное разъёмное соединение там, где важны механическая прочность, виброустойчивость и климатическая стойкость.

Разъём востребован в аппаратуре связи, промышленной автоматике и измерительной технике. Типовой пример применения — коммутация трёхфазной цепи питания либо трёх проводников сигнальной или управляющей линии.

Расшифровка обозначения

Обозначение 2РТТ20КУН3ШВ является составным и несёт информацию о конструкции и исполнении изделия.

• 2РТТ — тип соединителя: низкочастотный цилиндрический, негерметичный, теплостойкий, всеклиматического исполнения.
• 20 — условный размер корпуса (габарит, диаметр корпуса).
• К — вид корпуса: кабельный, то есть для монтажа на кабель, а не на панель.
• У — вид патрубка: угловой патрубок под кабель.
• Н — наличие гайки и элементов для монтажа неэкранированным кабелем (характерный индекс кабельных исполнений серии).
• 3 — количество силовых контактов: три контакта.
• Ш — тип контактов: штыревые, то есть по контактам это вилка при кабельном корпусе.
• В — всеклиматическое исполнение: допускается эксплуатация в широком диапазоне температур и климатических факторов.

Электрические и климатические характеристики

Приведённые ниже параметры являются типовыми для серии 2РТТ20 и характеризуют изделие в целом.

• Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В в зависимости от конкретного типономинала.
• Частота — до 3 МГц (низкочастотный диапазон).
• Сопротивление изоляции в нормальных условиях — ориентировочно не менее 1000–5000 МОм.
• Рабочая температура окружающей среды — от примерно минус 60 до плюс 100 градусов Цельсия.
• Допускается работа при пониженном атмосферном давлении — вплоть до 1,3·10⁻⁴ Па (10⁻⁶ мм ртутного столба).
• Допускается эксплуатация при высокой влажности — до 98 процентов при плюс 40 градусах Цельсия.

Механические и эксплуатационные свойства

Серия 2РТТ рассчитана на жёсткие условия эксплуатации. Устойчивость к синусоидальной вибрации сохраняется в диапазоне примерно от 1 до 1000 Гц, для части описаний — до 5000 Гц, с ускорениями до десятков единиц g. Устойчивость к ударам: одиночные удары до 1000 g, многократные — до 150 g. Минимальная наработка составляет не менее 1000 часов.

Кабельный корпус с угловым патрубком и элементами для неэкранированного кабеля упрощает монтаж в стеснённых условиях, а штыревые контакты обеспечивают предсказуемое и плотное сочленение ответной части.

Приёмка

Изделие поставляется с приёмкой «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции.
